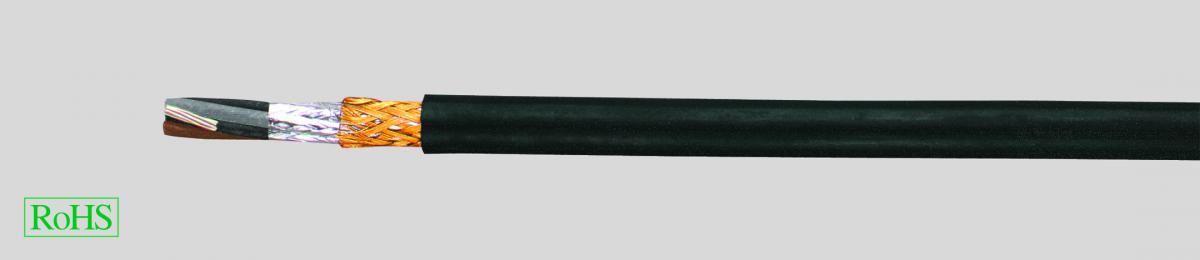

Судовой силовой кабель LMGSGO, безгалогеновый, медный экран

DataSheet:

  • В соответствии с VG 95281 часть 61, с экраном и с сохранением работоспособности изоляции в случае пожара без огнезащитного барьера
  • Рабочая температура проводника макс. +85°C
  • Номинальное напряжение 500 В
  • Минимальный радиус изгиба 5xØ кабеля
  • Медный проводник, многопроволочный
  • Термостойкая EPR-изоляция, 3GI3 в соответствии с DIN VDE 0207 часть 20
  • Повивная скрутка жил с оптимальным шагом
  • Общая оболочка жил, безгалогеновая
  • Экран из медной оплётки
  • Плёнка из полиэстера
  • Внешняя оболочка - специальный эластомерный компаунд на базе олефинового сополимера
  • Цвет оболочки - чёрный
  • Безгалогеновый, не распространяющий горение
  • Цветовой код
  • 2-жильный: коричневая/ синяя
  • 3-жильный: коричневая/ чёрная/ серая
  • 4-жильный: синяя/ коричневая/ чёрная/ серая
  • 5-жильный: синяя/ коричневая/ чёрная/ серая/ чёрная
  • 7-33-жильный: все жилы чёрные с
  • цифровой маркировкой, изнутри наружу
  • начиная с 1
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Подходит для стационарной прокладки на морских судах в закрытых помещениях и на открытых палубах.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

59360

2 x 1,5

7,0

89,0

110,0

16

59361

3 x 1,5

7,2

105,0

140,0

16

59362

4 x 1,5

7,8

131,0

170,0

16

59363

5 x 1,5

8,3

146,0

180,0

16

59364

7 x 1,5

9,3

180,0

230,0

16

59365

10 x 1,5

10,8

244,0

310,0

16

59366

12 x 1,5

12,0

276,0

350,0

16

59367

14 x 1,5

12,7

310,0

400,0

16

59368

16 x 1,5

13,2

342,0

450,0

16

59369

19 x 1,5

13,9

401,0

510,0

16

59370

24 x 1,5

15,5

494,0

620,0

16

59371

27 x 1,5

16,6

539,0

680,0

16

59372

33 x 1,5

17,5

633,0

810,0

16

59373

2 x 2,5

7,7

114,0

160,0

14

59374

3 x 2,5

8,0

144,0

190,0

14

59375

4 x 2,5

8,7

171,0

230,0

14

59376

6 x 2,5

10,3

242,0

300,0

14

59377

7 x 2,5

10,3

266,0

320,0

14
