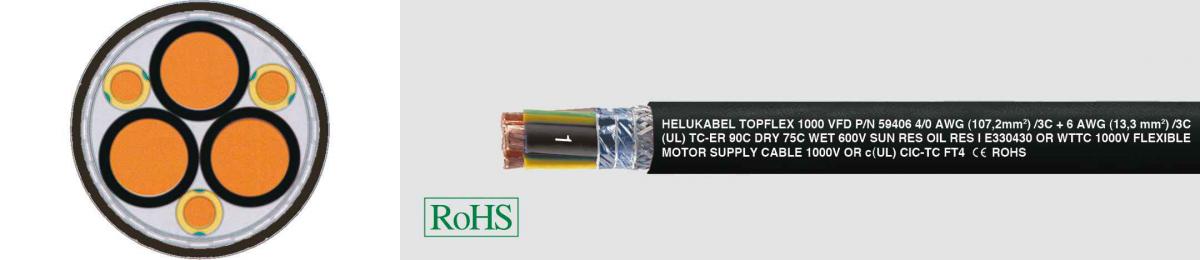

TOPFLEX® 1000 VFD , черный ЭМС, гибкий кабель для питания электродвигателей с жилами управления, маслостойкий, NFPA 79 Edition 2007

  • Специальный кабель для соединения с частотным преобразователем в соответствии с  UL станд. 83, 1277 и 2277
  • Температурный диапазон подвижно -25°C bis +90°C
  • Номинальное напряжение
  • UL 1277 - TC 600 В
  • UL 2277 - WTTC 1000 В
  • Ипсытательное напряжение 2500 В
  • Минимальный радиус изгиба
  • подвижно 15xØ кабеля
  • стационарно 7,5xØ кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Медные тонкоппроволочные прводники, размеры в соответствии с AWG
  • Специальная PVC-изоляция жил
  • с прозрачной  нейлоновой скин-оболочкой
  • Цвет жил - черный, с цифровой маркировкой белого цвета
  • Желто-зеленая жила заземления во внешнем повиве.
  • Концентрическая повивная скрутка жил
  • Скрутка жил по тройкам
  • 1. Экран из кашированной алюминием пленки
  • 2. Экран в виде оплетки из луженой медной проволоки,  покрытие пр. 80%
  • Специальная внешняя оболочка из TPE
  • Цвет оболочки черный (RAL 9005)
  • Разметка метража в футах
  • Масло- и УФ-устойчивый
  • Оптимальное экранирование обеспечивает эксплуатацию частотного преобразователя без помех
  • Используемые при изготовлении материалы не  содержат силикона и кадмия, а также веществ, разрушающих
  • лакокрасочные покрытия
  • VFD = Variable Frequency Drive (частотно-регулируемый привод)
  • Данный кабель предназначен для эксплуатации при средних механических нагрузках, для стационарной прокладки и в условиях ограниченного движения. Используется в сухих и влажных помещениях, а также  для прокладки на открытом воздухе. Используется в автомобильной, пищевой отрасли, на передающих линиях, в упаковочной  промышленности и станках.  Применяется в манипуляторах, в промышленных механизмах для насосов, вентиляторов, ленточных транспортеров и т.п. Пригоден для  взрывоопасных зон.
  • ЭМС = электромагнитная совместимость
  • Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки
  • экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Art.-Nr.

Aderzahl
Leistungsadern

x AWG-Nr.

Aderzahl
Schutzleiter

x AWG-Nr.

Aderzahl x
Nennquerschnitt
mm²

Außen-Ø

ca. mm

Cu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 150,-

59398

3x AWG 8 +

3x AWG 16

(3x 8,37 + 3x 1,31)

17,1

372,0

573,0

3873,00

59399

3x AWG 6 +

3x AWG 14

(3x 13,3 + 3x 2,08)

19,3

554,0

735,0

5402,00

59400

3x AWG 4 +

3x AWG 12

(3x 21,2 + 3x 3,3)

24,5

831,0

1225,0

7744,00

59401

3x AWG 2 +

3x AWG 10

(3x 33,6 + 3x 5,26)

27,8

1258,0

1737,0

9957,00

59402

3x AWG 1 +

3x AWG 8

(3x 42,4 + 3x 8,37)

31,1

1615,0

2225,0

11193,00

59403

3x AWG 1/0 +

3x AWG 8

(3x 53,4 + 3x 8,37)

33,1

1938,0

2604,0

13545,00

59404

3x AWG 2/0 +

3x AWG 8

(3x 67,5 + 3x 8,37)

35,8

2344,0

3089,0

16168,00

59405

3x AWG 3/0 +

3x AWG 6

(3x 85 + 3x 13,3)

38,6

2994,0

3823,0

22269,00

59406

3x AWG 4/0 +

3x AWG 6

(3x 107,2 + 3x 13,3)

44,5

3590,0

4700,0

26314,00

59407

3x AWG 250 kcmil +

3x AWG 6

(3x 127 + 3x 13,3)

48,4

4177,0

5487,0

27651,00

59408

3x AWG 300 kcmil +

3x AWG 4

(3x 152 + 3x 21,2)

50,9

5104,0

6530,0

36275,00

59409

3x AWG 350 kcmil +

3x AWG 2

(3x 178 + 3x 33,6)

54,0

6218,0

7768,0

37887,00

59410

3x AWG 400 kcmil +

3x AWG 2

(3x 203 + 3x 33,6)

55,5

6875,0

8492,0

41733,00

59411

3x AWG 500 kcmil +

3x AWG 2

(3x 254 + 3x 33,6)

60,5

8303,0

10130,0

55438,00
