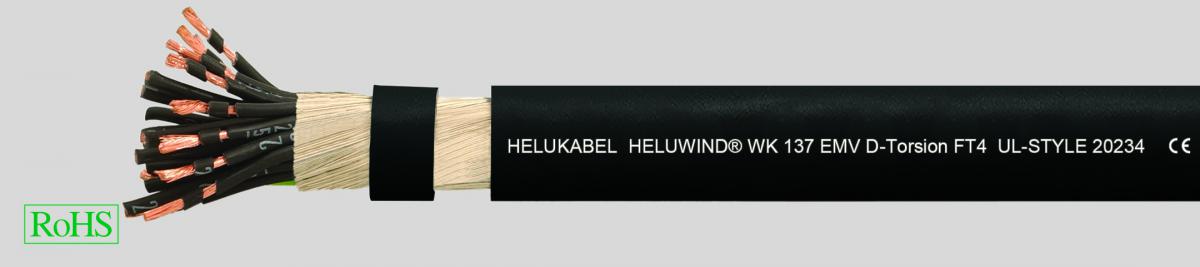

HELUWIND® WK 137 EMV D, стойкий к сручиванию и УФ экранированный, безгалогеновый, для шельфовой зоны, 0,6/1 кВ, UL/CSA

  • Температурный диапазон
  • подвижно от -40 °C до +90 °C
  • стационарно от -40 °C до +90 °C
  • по стандарту UL до +80 °C
  • Рабочая температура на проводнике макс. +90 °C
  • Номинальное напряжение
  • по стандарту VDE U0/U 0,6/1 кВ
  • также подходит для 1500 В пост. тока
  • по стандарту UL 1000 В
  • Испытательное напряжение, 50 Гц 4000 В
  • Минимальный радиус изгиба
  • подвижно 10 x диам. кабеля
  • стационарно 5 x диам. кабеля
  • Применение со скручивающей нагрузкой до +/-150° на 1 м
  • Сертификаты
  • Multicore UL-Style 20234
  • cRUus
  • Испытание на огнестойкость FT4, IEC 60332-3-24
  • Безгалогеновый IEC 60754-1
  • Плотность дыма IEC 61034-1+2
  • Испытание на маслостойкость в соответствии с oil res II
  • Сертификат WTTC на этапе подготовки
  • Специальные медные проводники в соответствии с IEC 60228
  • Специальная изоляция
  • Цвет жил – в соответствии с DIN VDE 47100
  • Жилы скручены
  • Укладка луженого медного экрана вокруг при ЭМС-экранировании
  • Специальная смесь для оболочки
  • Цвет оболочки – черный
  • безгалогеновый
  • предельно устойчивый к истиранию
  • повышенная защита для нераспространения горения
  • испытан на скручивание
  • пригодный для шельфовой зоны
  • предельно маслостойкий
  • устойчивый к УФ-излучению
  • пригодный для повторной переработки
  • применяется в различных климатических условиях
  • создан в исполнении для холодного климата (CCV)
  • легко оснащается разъемами
  • Предлагаемые для поставки сечения, артикулы и цены – по запросу.
  • С нами можно связаться по телефону 07150 9209-135.
  • Кабель WK 137 предназначен для гибкого применения, специально для скручивающей нагрузки в кабельной петле ветросиловой установки. Уровень напряжения для всех размеров соответствует 0,6/1 кВ, поэтому такие кабели могут также прокладываться параллельно с соблюдением стандарта UL. Пространственное разделение кабельных линий больше не требуется. Кроме того, данный кабель отвечает требованиям испытания CSA на огнестойкость FT4 и благодаря чрезвычайно стойкой оболочке и безгалогеновому составу идеально подходит для использования в шельфовых ветросиловых установках. Серия WK успешно прошла испытания с более чем 18 000 циклов скручивания и поэтому обеспечивает оптимальную функциональную надежность, которая действует намного дольше срока службы ветросиловой установки.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
  • Преимущества WK 137-T по сравнению с H07BN4-F:
  • поведение при горении соответствует CSA FT4 + IEC 60332-3-24
  • повышенная стойкость к истиранию
  • пригодность для повторной переработки

Multicore

Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

AWG-Nr.

Außen-Ø

ca. mm

Cu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 150,-

706510

2 x 2 x 0,25

24

8,9

27,0

90,0

a. A.

706511

4 x 2 x 0,25

24

9,9

39,0

115,0

a. A.

706512

5 x 2 x 0,25

24

11,1

46,0

130,0

a. A.

706513

2 x 2 x 0,34

22

9,6

35,0

110,0

a. A.

706514

4 x 2 x 0,34

22

11,0

47,0

130,0

a. A.

706515

2 x 2 x 0,5

20

9,8

39,0

115,0

a. A.

706516

4 x 0,5

20

8,0

37,8

105,0

a. A.

706517

6 x 0,5

20

9,2

53,6

130,0

a. A.

706518

4 x 2 x 0,5

20

11,3

69,5

150,0

a. A.

706519

2 x 2 x 0,75

19

10,4

54,0

130,0

a. A.

706520

4 x 2 x 0,75

19

12,7

91,0

220,0

a. A.

706521

12 x 0,75

19

12,2

126,9

257,5

a. A.

706522

8 x 2 x 0,75

19

17,1

170,0

410,0

a. A.

706523

12 x 2 x 0,75

19

17,6

223,0

520,0

a. A.

706524

32 x 0,75

19

18,8

294,0

610,0

a. A.

706525

4 x 1

18

8,7

56,0

110,0

a. A.

706526

6 x 1

18

10,2

82,0

150,0

a. A.

706527

8 x 1

18

11,7

106,0

210,0

a. A.

706528

12 x 1

18

13,3

150,0

280,0

a. A.

706529

2 x 2 x 1,5

16

12,1

90,0

180,0

a. A.

706530

3 x 2 x 1,5

16

14,0

120,0

235,0

a. A.

Singlecore

Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

AWG-Nr.

Außen-Ø

ca. mm

Cu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 150,-

706503

1 x 70

2/0

19,6

741,1

994,0

a. A.

706504

1 x 95

3/0

22,3

993,0

1305,0

a. A.

706505

1 x 120

4/0

24,7

1241,6

1603,0

a. A.

706506

1 x 150

300 kcmil

25,3

1548,0

1970,0

a. A.

706507

1 x 185

350 kcmil

29,8

1900,2

2415,0

a. A.

706508

1 x 240

500 kcmil

32,7

2444,4

3030,0

a. A.

706509

1 x 300

600 kcmil

34,0

3300,0

4310,0

a. A.



  •
