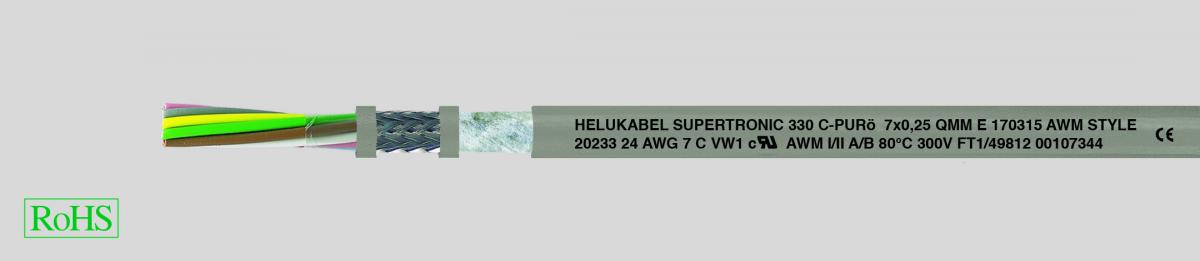

SUPERTRONIC-330 C-PURö, кабель для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража

  • Кабель со специальной PUR-оболочкой, экранированный
  • Температурный диапазон
  • подвижно от -30°C до +80°C
  • стационарно от -40°C до +80°C
  • Номинальное напряжение 300 В
  • Испытательное напряжение
  • жила/ жила 1500 В
  • жила/ экран 1000 В
  • Сопротивление изоляции мин. 100 МОм x км
  • Емкость
  • жила/ жила 60 нф/км
  • Минимальный радиус изгиба
  • подвижно 7,5х Ø кабеля
  • стационарная прокладка 4х Ø кабеля
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Сопротивление связи макс. 250 Ом/км
  • Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6 , гр. 4, BS 6360 кл. 6
  • Полиолефиновая изоляция жил
  • Повивная скрутка жил с оптимальным шагом
  • Цветовой код в соответствии с DIN 47100
  • Обмотка поверх внешнего повива
  • Экран из медной оплётки, лужёный
  • Покрытие мин. 85%
  • Обмотка из флиса
  • Специальная внешняя TMPU-оболочка из цельного полиуретана в соответствии с DIN VDE 0282 часть 10, Приложение A, в соотв. со станд. UL 1581 табл. 50227 80°C
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
  • Низкая адгезионность
  • Высокая гибкость при низких температурах
  • Высокая стойкость к истиранию
  • Стойкий к разрывам
  • Устойчивый к порезам
  • Устойчив к
  • УФ-лучам, кислороду, озону, гидролизу, маслу
  • Частично устойчив к
  • микробам, гидравлическим жидкостям, смазочно-охлаждающим эмульсиям, щелочам
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Используется для прокладки в сухих, влажных помещениях и на открытом воздухе при свободном движении без растягивающих усилий и без принудительно направляемого движения при применении с буксируемыми цепями.
  • Подходит для применения в качестве особо гибкого PUR-кабеля управления в условиях частого напряжения при подъёме и изгибе в машиностроении и производстве инструментов, в робототехнике и с постоянно движущимися деталями машин. Длительный срок службы гарантирует надёжную работу и высокую экономичность. Благодаря высокой плотности экрана обеспечивается отсутствие помех при передаче сигналов или импульсов. Идеальный, защищённый от помех кабель управления для наружного применения. В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога.
  • При применении в буксируемых цепях следует соблюдать руководство по монтажу.
  • ЭМС = электромагнитная совместимость
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

AWG-номер

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км





49797

2 x 0,14

26

4,4

11,2

32,0



49798

3 x 0,14

26

4,5

14,1

35,0



49799

4 x 0,14

26

4,8

15,5

40,0



49800

5 x 0,14

26

5,0

18,3

45,0



49801

7 x 0,14

26

5,8

27,8

66,0



49802

10 x 0,14

26

6,7

39,3

86,0



49803

12 x 0,14

26

6,8

42,1

94,0



49804

14 x 0,14

26

7,1

45,3

102,0



49805

18 x 0,14

26

7,8

54,1

118,0



49806

24 x 0,14

26

8,8

66,3

149,0



49807

25 x 0,14

26

9,2

68,4

156,0



49808

2 x 0,25

24

4,8

14,9

38,0



49809

3 x 0,25

24

5,0

18,8

44,0



49810

4 x 0,25

24

5,3

21,3

51,0



49811

5 x 0,25

24

5,7

31,0

68,0



49812

7 x 0,25

24

6,6

39,6

82,0



49813

10 x 0,25

24

7,5

53,9

110,0



49814

12 x 0,25

24

7,7

59,1

124,0



49815

14 x 0,25

24

8,0

64,2

135,0



49816

18 x 0,25

24

8,8

78,4

150,0



49817

24 x 0,25

24

10,2

89,9

194,0



49818

25 x 0,25

24

10,7

101,0

204,0



49819

2 x 0,34

22

5,1

18,1

45,0



49820

3 x 0,34

22

5,3

28,7

60,0



49821

4 x 0,34

22

5,7

35,7

76,0



49822

5 x 0,34

22

6,1

39,1

82,0



49823

7 x 0,34

22

7,1

52,7

110,0



49824

10 x 0,34

22

8,1

67,4

148,0



49825

12 x 0,34

22

8,3

76,4

166,0



49826

14 x 0,34

22

8,7

85,5

185,0



49827

18 x 0,34

22

9,8

99,7

216,0



49828

24 x 0,34

22

11,3

147,1

291,0



49829

25 x 0,34

22

11,8

155,0

305,0
