Серии E40

DataSheet:

Инкрементальные датчики углового перемещения с выступающим/полым сквозным/полым несквозным валом и д
Доступный покупателю ассортимент датчиков стал еще шире с появлением в серии E40 новых моделей инкрементальных датчиков углового перемещения с выступающим/полым сквозным/полым несквозным валом, диаметром корпуса 40 мм, выходом Line Driver с диапазоном напряжения 12–24 В пост. тока. Кроме того, приборы этой серии превосходно подходят для использования в условиях ограниченного пространства. Другим важным преимуществом, заметно повышающим удобство эксплуатации, является малый момент инерции.

Позиция

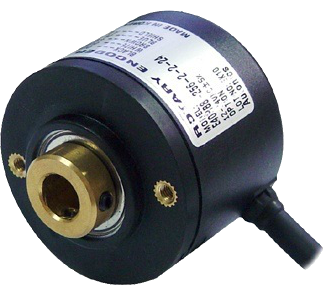

Инкрементальный датчик углового перемещения диаметром ø40 мм со сплошным / полым валом.
Разрешение (P/R) ※1

*1, *2 ,*5, 10, *12, 15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100, 120, 150, 192, 200, 240, 250, 256, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3000, 3600, 5000 (возможны другие варианты разрешения)



Электрические характеристики Фаза выходного сигнала Фаза A, B, Z (выход Line Drive : фазы A, A(bar), B, B(bar), Z, Z(bar) )
Разность фаз выхода Разность фаз между A и B : T/4 ± T/8 (T=1 цикл фазы A)
Управляющий Двухтактный выход • Низкий - Ток нагрузки : макс. 30 мА, Остаточное напряжение: макс. 0.4В
выход         Выход с открытым коллектором NPN  • Высокий - Ток нагрузки : макс. 10 мА, Остаточное напряжение(Питающее напряжение 5В пост. тока): Мин. (Питающее напряжение-2.0)В пост. тока,
Выходное напряжение (Питающее напряжение 12-24В пост. тока) : Мин. (Питающее напряжение-3.0)В пост. тока,
Ток нагрузки: макс. 30 мА, Остаточное напряжение: Макс. 0.4В пост. Тока
Выход  по напряжению Ток нагрузки: макс. 10 мА, Остаточное напряжение: Макс. 0.4В пост. Тока
Выход Line driver • Низкий - Ток нагрузки : макс. 20 мА, Остаточное напряжение: макс. 0.5В пост. Тока
• Высокий - Ток нагрузки: макс. -20 мА, Выходное напряжение(Питающее напряжение-5 В пост. тока): мин. 2.5В пост. Тока
Выходное напряжение (Питающее напряжение 12-24В пост. тока) : Мин. (Питающее напряжение-3.0)В пост. тока,
Время отклика (подъем/спад) Двухтактный выход Макс. 1 мкс •  Условия измерения - Длина кабеля: 2м, I Сток=Макс. 20мА
Выход с открытым коллектором NPN
Выход  по напряжению
Выход Line driver Макс. 0.5 мкс
Макс. частота ответа  300 кГц
Электропитание • 5В пост. тока ± 5% (колебания P-P: макс. 5%)
• 12-24В пост. тока ± 5% (колебания P-P: макс. 5%)
Потребление тока Макс. 80 мА (отсоединение нагрузки), выход драйвера линии: макс. 50 мА (отсоединение нагрузки)
Сопротивление изоляции Мин. 100 МОм (мегаомметр 500В пост. тока между всеми клеммами и корпусом)
Электрическая прочность диэлектрика 750В пер. тока 50/60Гц на 1 мин (между всеми клеммами и корпусом)
Соединение Тип кабеля, кабель с 250-мм соединителем
Механические Пусковой крутящий момент Тип вала: макс. 40гс·см(0.004Н·м), Тип отверстия : Макс. 50гс·см (0.005Н·м)
характеристики Момент инерции Макс. 40г·см2(2x10-6 кг·м2)
  Нагрузка на вал Радиальный: 2 кгс, Осевой: 1 кгс
  Макс. допустимые обороты ※2 5000 об./мин
Вибрация амплитуда 1.5 мм или 300 м/с2 при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов
Удар примерно макс. 50G
Окружающая среда Окр. Температура От -10 до 70°C, хранение: от -20 до 85°C
Окр. Влажность ОВ от 35 до 85%, хранение: ОВ от 35 до 90%
Защита IP50 (стандарт МЭК) ※Дополнительный тип доступен для IP64 (стандарт МЭК).
  ø5, 5-жильный, Длина: 2м, Экранированный кабель (драйвер линии: ø5, 8-жильный)
Кабель (AWG24, Диаметр жилы: 0.08 мм, Количество жил: 40, Наружный диаметр изоляционного материала:  ø1 мм)
Принадлежности • Тип вала: стандартная муфта ø6 мм, муфта ø8 мм (продается отдельно)
• Тип отверстия: Скоба
Сертификат CE (за исключением выхода драйвера линии)
Масса единицы Примерно 160 г

※1: '*' импульс только для фазы A, B (выход Line driver предназначен для фаз A, A(bar), B, B(bar), Z, Z(bar))
※2: Убедитесь, что максимальные частота вращения не допускает превышения максимальной выходной частоты при заданном разрешении энкодера.
[Макс. Частота вращения (об./мин) = Макс. частота отклика / Разрешение х 60 сек]
※Сопротивление окружающей среды рассчитывается при отсутствии замерзания или конденсации.

Особенности
* Источник питания 12–24 В пост. тока у моделей с выходом Line Driver.
* Превосходного подходят для использования в условиях ограниченного пространства
* Малый момент инерции.
• Источник питания: 5 В пост. тока, 12–24 В пост. тока ±5%.
• Различные типы выхода.

* Измерение длины двутавровой балки
