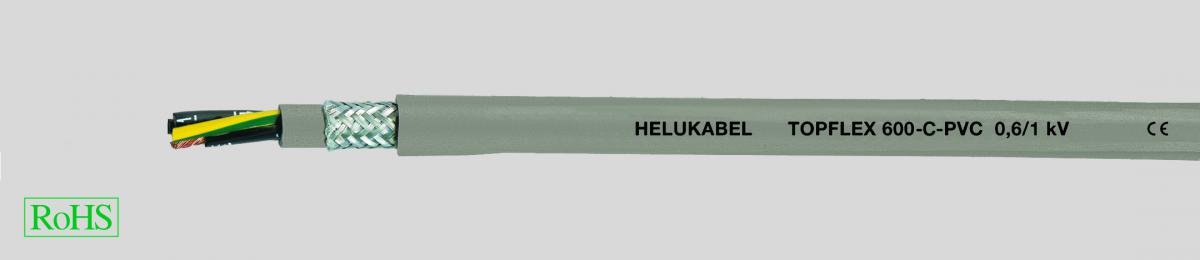

TOPFLEX® 600-C-PVC кабель питания для двигателей 0,6/1kV, ЭМС, с разметкой метража

  • Специальный кабель в PVC-оболочке на основании DIN VDE 0293, 0295
  • Температурный диапазон
  • подвижно -15°C до +80°C
  • стационарно от -40 °C до +80 °C
  • Номинальное напряжение U0/U 600/1000 В
  • Испытательное напряжение 4000 В
  • Напряжение пробоя мин. 8000 В
  • Сопротивление связи макс. 250 Ом/км
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба
  • подвижно прибл. 7,5x Ø кабеля
  • стационарно прибл. 4x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5 или IEC 60228 кл. 5
  • PVC-изоляция жил
  • Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления
  • Повивная скрутка жил с оптимальным шагом
  • Внутренняя PVC-оболочка
  • Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%
  • Специальная PVC-оболочка
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража
  • В целом  маслостойкий
  • Химическую стойкость см. в табл. в приложении
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (соответствует DIN VDE 0472, часть 804, тип испытания B)
  • Для применения в буксируемых цепях рекомендуем наши кабели версий
  • TOPFLEX® 611-PUR или
  • TOPFLEX® 611-C-PUR
  • Аналоги без экрана:
  • TOPFLEX® 600-PVC
  • Используется в качестве питающего кабеля серводвигателей с электронным управлением и для подключения к двигателям с ЧПУ. Предназначен для фиксированной и гибкой прокладки при средних механических нагрузках в сухих и влажных помещениях.
  • ЭМС = электромагнитная совместимость.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.




Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

22960

4 G 1,5

11,8

99,0

250,0

16

22961

4 G 2,5

13,8

169,0

360,0

14

22962

4 G 4

15,7

234,0

530,0

12

22963

4 G 6

17,3

316,0

620,0

10

22964

4 G 10

21,5

549,0

1050,0

8

22965

4 G 16

26,1

807,0

1465,0

6

22966

4 G 25

31,7

1169,0

1920,0

4

22967

4 G 35

34,5

1680,0

2515,0

2

22856

4 G 50

40,7

2370,0

3315,0

1

22857

4 G 70

46,0

3257,0

4600,0

2/0

22858

4 G 95

51,3

4060,0

6060,0

3/0

22859

4 G 120

56,4

5231,0

7315,0

4/0
