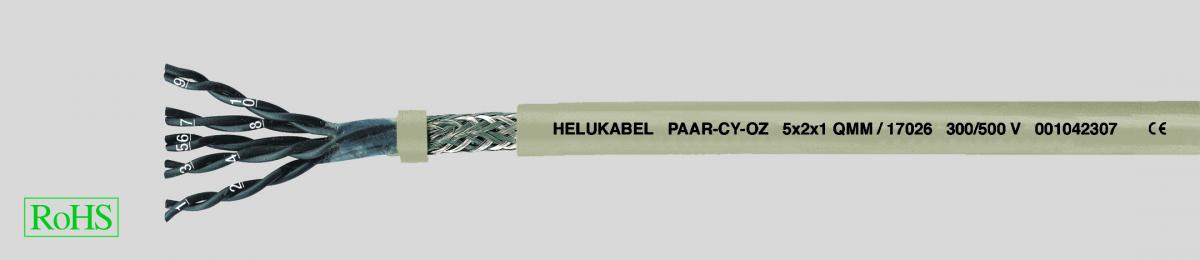

PAAR-CY-OZ - гибкий, с медным экраном, ЭМС, с разметкой метража

DataSheet:

  • Специальная PVC-оболочка на основании DIN VDE 0812, 0814
  • Температурный диапазон
  • подвижно от -5 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Номинальное напряжение U0/U 300/500 В
  • Испытательное напряжение
  • жила/жила 1200 В
  • жила/экран 800 В
  • Напряжение пробоя мин. 2400 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Рабочая емкость в зависимости от сечения проводника разные показатели для значений от 1 до 1,5 мм²:
  • жила/жила пр. 150 нФ/км
  • жила/экран пр. 270 нФ/км
  • Индуктивность пр. 0,67 мГн/км
  • Сопротивление связи макс. 250 Ом/км
  • Минимальный радиус изгиба
  • подвижно 10x Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
  • Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Жилы скручены попарно с оптимальным шагом
  • Пары скручены по длине с оптимальным шагом
  • Разделительная пленка
  • Медный экран, луженый, покрытие пр. 85 %
  • Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
  • Цвет оболочки – серый (RAL 7032) или прозрачный
  • С разметкой метража
  • В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
  • x = без желто-зеленой жилы заземления (OZ)
  • По желанию заказчика предлагаются другие размеры и внешние оболочки других цветов
  • Используются как гибкие кабели в свободном движении без растягивающих усилий в качестве соединительных кабелей в измерительных, управляющих, регулирующих и сигнальных устройствах, а также в электронике. Следует применять в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе. Также используются в импульсной и информационной технике. Этот тип кабелей подходит для эксплуатации в условиях высокого электромагнитного излучения, например, при протекании тока по соседним проводам.
  • ЭМС = электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во пар
x сечение
мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

17023

2 x 2 x 1

9,5

82,0

135,0

17

17024

3 x 2 x 1

10,0

103,0

160,0

17

17025

4 x 2 x 1

11,0

132,0

197,0

17

17026

5 x 2 x 1

12,3

161,0

253,0

17

17027

6 x 2 x 1

13,4

188,0

295,0

17

17028

8 x 2 x 1

14,7

240,0

410,0

17

17029

10 x 2 x 1

16,4

282,0

518,0

17

17030

12 x 2 x 1

18,2

324,0

601,0

17

17031

16 x 2 x 1

19,0

412,0

990,0

17

17032

20 x 2 x 1

19,8

505,0

1400,0

17

17033

25 x 2 x 1

23,5

610,0

1600,0

17

17034

2 x 2 x 1,5

11,3

112,0

168,0

16

17035

3 x 2 x 1,5

12,2

139,0

221,0

16

17036

4 x 2 x 1,5

13,5

176,0

269,0

16

17037

5 x 2 x 1,5

14,5

212,0

314,0

16

17038

6 x 2 x 1,5

17,2

255,0

550,0

16

17039

8 x 2 x 1,5

18,2

322,0

650,0

16

17040

10 x 2 x 1,5

20,1

380,0

900,0

16

17041

12 x 2 x 1,5

21,8

442,0

950,0

16

17042

16 x 2 x 1,5

25,0

572,0

1100,0

16

17043

20 x 2 x 1,5

27,0

705,0

1700,0

16

17044

25 x 2 x 1,5

29,5

862,0

1900,0

16
