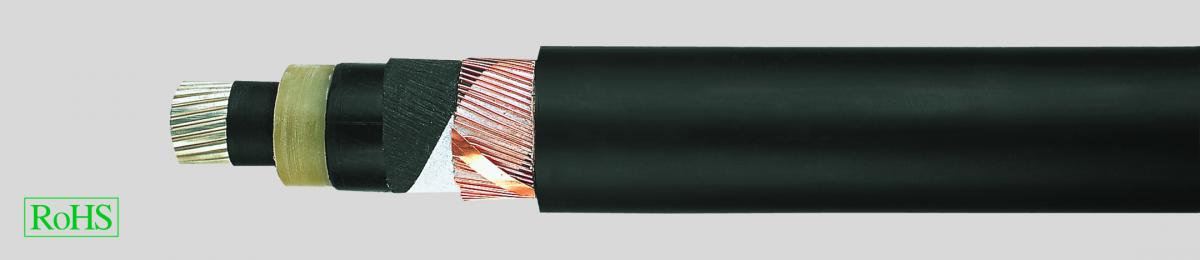

NA2XS(F)2Y, 6/10кВ, 12/20кВ, 18/30кВ, XLPE-изоляция, алюминиевый проводник, 1-жильный, экранированный, продольно водонепроницаемый, PE-оболочка

DataSheet:

  • Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
  • Температурный диапазон при прокладке до -20 °C
  • Рабочая температура макс. 90°C
  • Температура при коротком замыкании 250 °C (время короткого замыкания до 5 сек.)
  • Номинальные напряжения U0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
  • Рабочие напряжения
  • для 6/10 кВ = макс. 12 кВ
  • для 12/20 кВ = макс. 24 кВ
  • для 18/30 кВ = макс. 36 кВ
  • Испытательные напряжения
  • для 6/10 кВ = 15 кВ
  • для 12/20 кВ = 30 кВ
  • для 18/30 кВ = 45 кВ
  • Минимальный радиус изгиба при прокладке макс. 15х Ø кабеля
  • Допустимая токовая нагрузка см. табл. в приложении
  • Алюминиевый проводник в соответствии с DIN VDE 0295 кл.2, многопроволочный, BS 6360 кл.2, IEC 60228 кл. 2
  • Внутренний токопроводящий слой
  • Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620 S2
  • Внешний токопроводящий слой, экструдированный и прочно сшитый с XLPE-изоляцией
  • Продольно водонепроницаемая проводящая обмотка
  • Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
  • Продольно водонепроницаемая обмотка
  • Внешняя PE-оболочка, DMP2 в соответствии с HD 620 S2
  • Цвет оболочки - чёрный
  • Толщина стенки оболочки - номинальное значение 2,5 мм
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Примечание по монтажу
  • Экструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки
  • rm = круглый прводник, многопроволочный
  • Другие типы и размеры по запросу
  • Предназначен преимущественно для прокладки в сетях энергоснабжающих станций, внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях.
  • Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует типу испытания В, в соответствии с VDE 0472 часть 804).
  • Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Рабочее
напряжение

макс.

Номинальное
напряжение

kV

Толщина
изолирующей стенки

мм

Сечение
экрана

mm²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес алюминия

кг / км

Вес

пр. кг / км

AWG-номер



32600

1 x 35

rm / 16

12

6 / 10

3,4

16

26,0

182,0

102,0

780,0

2



32601

1 x 50

rm / 16

12

6 / 10

3,4

16

28,0

182,0

145,0

850,0

1



32602

1 x 70

rm / 16

12

6 / 10

3,4

16

30,0

182,0

203,0

980,0

2/0



32603

1 x 95

rm / 16

12

6 / 10

3,4

16

31,0

182,0

276,0

1080,0

3/0



32604

1 x 120

rm / 16

12

6 / 10

3,4

16

32,0

182,0

348,0

1150,0

4/0



32605

1 x 150

rm / 25

12

6 / 10

3,4

25

34,0

283,0

435,0

1280,0

300 kcmil



32606

1 x 185

rm / 25

12

6 / 10

3,4

25

36,0

283,0

537,0

1420,0

350 kcmil



32607

1 x 240

rm / 25

12

6 / 10

3,4

25

38,0

283,0

696,0

1630,0

500 kcmil



32608

1 x 300

rm / 25

12

6 / 10

3,4

25

40,0

283,0

870,0

1950,0

600 kcmil



32609

1 x 400

rm / 35

12

6 / 10

3,4

35

44,0

394,0

1160,0

2350,0

750 kcmil



32610

1 x 500

rm / 35

12

6 / 10

3,4

35

47,0

394,0

1450,0

2780,0

1000 kcmil



32611

1 x 50

rm / 16

24

12 / 20

5,5

16

33,0

182,0

145,0

920,0

1



32612

1 x 70

rm / 16

24

12 / 20

5,5

16

34,0

182,0

203,0

1030,0

2/0



32613

1 x 95

rm / 16

24

12 / 20

5,5

16

36,0

182,0

276,0

1140,0

3/0



32614

1 x 120

rm / 16

24

12 / 20

5,5

16

37,0

182,0

348,0

1250,0

4/0



32615

1 x 150

rm / 25

24

12 / 20

5,5

25

39,0

283,0

435,0

1320,0

300 kcmil



32616

1 x 185

rm / 25

24

12 / 20

5,5

25

41,0

283,0

537,0

1570,0

350 kcmil



32617

1 x 240

rm / 25

24

12 / 20

5,5

25

43,0

283,0

696,0

1780,0

500 kcmil



32618

1 x 300

rm / 25

24

12 / 20

5,5

25

45,0

283,0

870,0

2100,0

600 kcmil



32619

1 x 400

rm / 35

24

12 / 20

5,5

35

48,0

394,0

1160,0

2480,0

750 kcmil



32620

1 x 500

rm / 35

24

12 / 20

5,5

35

52,0

394,0

1450,0

2900,0

1000 kcmil



32621

1 x 50

rm / 16

36

18 / 30

8

16

37,0

182,0

145,0

1250,0

1



32622

1 x 70

rm / 16

36

18 / 30

8

16

38,0

182,0

203,0

1500,0

2/0



32623

1 x 95

rm / 16

36

18 / 30

8

16

40,0

182,0

276,0

1700,0

3/0



32624

1 x 120

rm / 16

36

18 / 30

8

16

42,0

182,0

348,0

1800,0

4/0



32625

1 x 150

rm / 25

36

18 / 30

8

25

43,0

283,0

435,0

2050,0

300 kcmil



32626

1 x 185

rm / 25

36

18 / 30

8

25

45,0

283,0

537,0

2150,0

350 kcmil



32627

1 x 240

rm / 25

36

18 / 30

8

25

47,0

283,0

696,0

2400,0

500 kcmil



32628

1 x 300

rm / 25

36

18 / 30

8

25

50,0

283,0

870,0

2700,0

600 kcmil



32629

1 x 400

rm / 35

36

18 / 30

8

35

53,0

394,0

1160,0

3200,0

750 kcmil



32630

1 x 500

rm / 35

36

18 / 30

8

35

56,0

394,0

1450,0

3555,0

1000 kcmil
