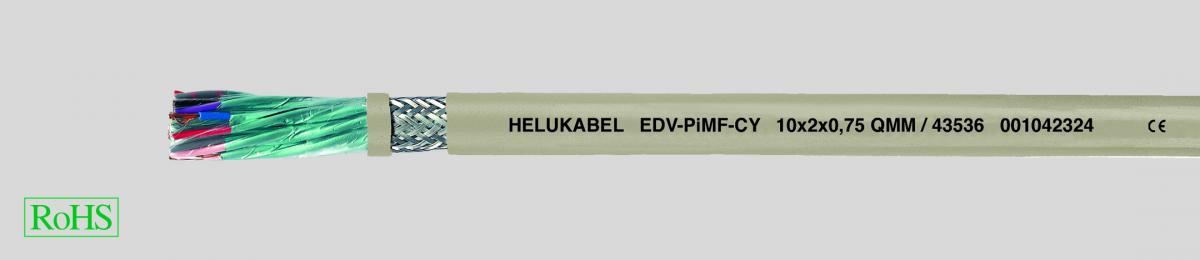

EDV-PiMF-CY - PE-изоляция, с низкой ёмкостью, ЭМС, с разметкой метража

DataSheet:

  • Кабель передачи данных с PE-изоляцией для электроники
  • Температурный диапазон
  • подвижно от -5 °C до +80 °C
  • стационарно от -20°C до +80 °C
  • Максимальное рабочее напряжение 300 В (не для использования в силовых цепях)
  • Испытательное напряжение
  • жила/жила 2000 В
  • жила/экран 1000 В
  • Сопротивление изоляции >5 ГОм x км
  • Рабочая емкость (прибл.) жила/жила пр. 75 пФ/м
  • Индуктивность пр. 0,4 мГн/км
  • Переходное затухание при 100 кГц мин. 60 дБ
  • Импеданс
  • при 1 кГц прибл. 360 Ом
  • при 10 кГц прибл.125 Ом
  • при 100 кГц прибл. 87 Ом
  • при 1000 кГц прибл. 70 Ом
  • Затухание (прибл.)
  • при 1 кГц прибл. 1,1 дБ
  • при 10 кГц прибл. 2,7 дБ
  • при 100 кГц прибл. 6,8 дБ
  • при 1000 кГц прибл. 35 дБ
  • Минимальный радиус изгиба
  • подвижно 10x Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Сопротивление связи макс. 250 Ом/км
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60288 кл. 5
  • PE-изоляция жил
  • Цвет жил в соответствии с DIN 47100
  • PiMF(пара в металлизированной фольге): жилы скручены попарно;
  • обмотка пленкой, экран из полиэфирной алюминиевой фольги с дренажным луженым медным проводником; покрытие 100 %
  • Пары в металлической фольге скручены по длине с оптимальным шагом
  • Обмотка полимерным материалом
  • Общая медная экранирующая оплетка, оптимальное покрытие 85 %
  • Внешняя оболочка – PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
  • Цвет оболочки – серый (RAL 7032)
  • С разметкой метража
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Внешняя оболочка – самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Благодаря общему экранированию пар полностью защищен от помех и предназначен для применения в терминалах медицинской и информационной техники. Другие области применения – машино- и станкостроение, металлургия, транспорт и технологическое оборудование.
  • ЭМС = электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во пар
x сечение
мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

43553

2 x 2 x 0,5

9,5

50,0

101,0

20

43554

3 x 2 x 0,5

10,0

66,0

120,0

20

43524

4 x 2 x 0,5

11,0

108,0

196,0

20

43555

5 x 2 x 0,5

11,5

120,0

201,0

20

43525

6 x 2 x 0,5

13,2

148,0

260,0

20

43526

8 x 2 x 0,5

13,9

180,0

310,0

20

43527

10 x 2 x 0,5

15,5

236,0

398,0

20

43528

16 x 2 x 0,5

21,2

338,0

515,0

20

43529

20 x 2 x 0,5

22,9

394,0

688,0

20

43530

30 x 2 x 0,5

27,9

577,0

980,0

20

43531

40 x 2 x 0,5

38,3

684,0

1390,0

20

43532

50 x 2 x 0,5

43,2

834,0

1860,0

20

43556

2 x 2 x 0,75

10,6

61,0

117,0

18

43557

3 x 2 x 0,75

11,7

97,0

142,0

18

43533

4 x 2 x 0,75

13,5

141,0

240,0

18

43558

5 x 2 x 0,75

13,6

163,0

304,0

18

43534

6 x 2 x 0,75

15,5

198,0

352,0

18

43535

8 x 2 x 0,75

16,4

246,0

415,0

18

43536

10 x 2 x 0,75

19,8

305,0

505,0

18

43537

16 x 2 x 0,75

22,7

446,0

732,0

18

43538

20 x 2 x 0,75

23,9

530,0

860,0

18

43539

30 x 2 x 0,75

30,9

765,0

1210,0

18

43559

2 x 2 x 1

12,0

72,0

130,0

17

43560

3 x 2 x 1

12,3

104,0

161,0

17

43540

4 x 2 x 1

14,4

186,0

360,0

17

43561

5 x 2 x 1

17,4

231,0

412,0

17

43541

6 x 2 x 1

17,1

260,0

472,0

17

43542

8 x 2 x 1

19,2

322,0

540,0

17

43543

10 x 2 x 1

19,8

382,0

670,0

17

43544

16 x 2 x 1

23,5

578,0

982,0

17

43545

20 x 2 x 1

29,4

710,0

1240,0

17

43546

30 x 2 x 1

35,4

1050,0

1720,0

17

43562

2 x 2 x 1,5

14,0

81,0

164,0

16

43563

3 x 2 x 1,5

14,7

141,0

197,0

16

43547

4 x 2 x 1,5

16,1

261,0

480,0

16

43564

5 x 2 x 1,5

18,4

284,0

516,0

16

43548

6 x 2 x 1,5

19,5

355,0

590,0

16

43549

8 x 2 x 1,5

20,7

448,0

696,0

16

43550

10 x 2 x 1,5

23,9

551,0

874,0

16

43551

16 x 2 x 1,5

29,7

838,0

1340,0

16

43552

20 x 2 x 1,5

31,7

1030,0

1620,0

16
