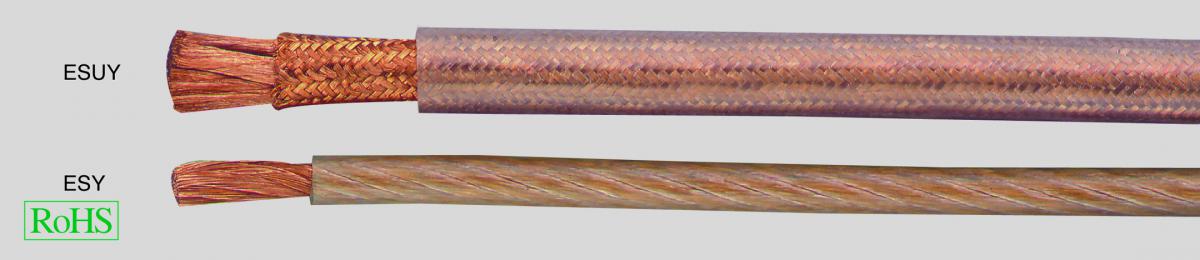

Earth Conductors ESY

  • ESUY (H00V-D)
  • Кабель заземления с оплёткой на основании DIN VDE 0283 часть 3 или EN 61138
  • ESY
  • Кабель заземления на основании DIN VDE 0283 часть 3 или EN 61138
  • ESUY (H00 V-D) и ESY
  • Сопротивление проводника при 20°C
  • в соответствии с DIN VDE 0283 часть 3
  • Температурный диапазон от -5°C до +70°C
  • Испытательное напряжение 2000 В
  • Искровое испытание (при намотке)
  • от 16 мм² до 35 мм² - 5000 В
  • от 50 мм² до 70 мм² - 6000 В
  • от 95 мм² до 240 мм² - 8000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба 12х Ø кабеля
  • ESUY (H00V-D)
  • Медные особо тонкопроволочные проводники повышенной гибкости
  • Оплётка из медных проволок поверх медных проводников
  • PVC-оболочка, прозрачная (стеклянно-прозрачная)
  • Тип компаунда ТМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
  • ESY
  • Жилы из тонких медных проволок
  • Скрученные медные проводники
  • PVC-оболочка, прозрачная (стеклянно-прозрачная)
  • Тип компаунда ТМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
  • Цвет оболочки прозрачный
  • Для данного типа кабеля не указано номинальное напряжение, т.к. эти кабели предусмотрены исключительно для устройств заземления
  • Дальнейшие требования см. также в Европейском стандарте EN 61230 или DIN VDE 0683 часть 100: "Работы под напряжением - переносные приспособления для заземления или короткого замыкания
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • ESUY (H00V-D)
  • Кабель заземления ESUY повышенной гибкости применяется для передвижных устройств заземления и контроля короткого замыкания. Особым назначением данного кабеля является заземление при ремонтных работах в высоковольтных железнодорожных установках, сетях переменного тока, в передающих и распределительных сетях для защиты людей, работающих с такими установками. Поэтому такой кабель называют защитным заземляющим кабелем.
  • ESY
  • К кабелю заземления предъявляются особые требования относительно небольшого веса, повышенной гибкости в диапазоне высоких температур, а также к его поведению в условиях данных температур. Оболочка кабеля выполняет существенную функцию при защите от механических и химических воздействий.




Арт.№

Номинальное
сечение

mm²

Структура жил

n x Ø проволоки

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

28940

16

525 x 0,2

8,4

155,0

185,0

6

28941

25

798 x 0,2

9,8

240,0

270,0

4

28942

35

1120 x 0,2

11,4

336,0

390,0

2

28943

50

1617 x 0,2

13,8

480,0

575,0

1

28944

70

2254 x 0,2

16,4

672,0

810,0

2/0

28945

95

3087 x 0,2

18,2

912,0

1080,0

3/0

28946

120

3822 x 0,2

20,1

1152,0

1320,0

4/0

28947

150

4802 x 0,2

23,0

1440,0

1680,0

300 kcmil
