JE-Y(St)Y - Bd Si кабели для промышленной электроники в соответствии с DIN VDE 0815

DataSheet:

  • Специальный кабель для электронной промышленности в соответствии с DIN VDE 0815
  • Сопротивление проводника при 20 °C 36,6 Ом/км
  • Температурный диапазон
  • подвижно от -5 °C до +50 °C
  • стационарно от -30 °C до +70 °C
  • Максимальное рабочее напряжение 225 В (не для использования в силовых цепях)
  • Испытательное напряжение
  • жила/жила 500 В
  • жила/экран 2000 В
  • Сопротивление изоляции мин. 100 МОм x км
  • Рабочая емкость макс. 100 пФ/м (для кабелей, имеющих до 4 пар, допускается 20-процентное превышение значения)
  • Емкостная асимметрия макс. 200 пФ/100 м
  • Индуктивность пр. 0,70 мГн/км
  • Затухание
  • при 800 Гц прибл. 1,1 дБ/км
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Минимальный радиус изгиба стационарно 6x Ø кабеля
  • Пожарная нагрузка см. таблицу в приложении
  • Сплошные медные проводники Ø 0,8 мм
  • Изоляция жил – PVC-материал YI3 в соответствии с DIN VDE 0207 ч. 4
  • Маркировка пар в соответствии с DIN VDE 0815 (цветовой код Simatic)
  • Повивная скрутка жил с оптимальным шагом
  • Пары скручены в пучки по четыре с оптимальным шагом
  • Жгуты скручены по длине с оптимальным шагом
  • Обмотка из пленки
  • Экран из кашированной алюминием фольги
  • Медный дренажный проводник
  • Внешняя оболочка – PVC-материал YM1 в соответствии с DIN VDE 0207 ч. 5

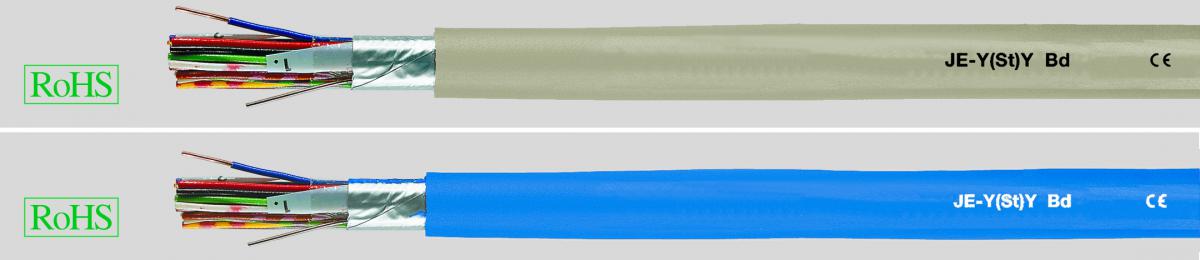

  • Цвет оболочки – серый (RAL 7032) или синий (RAL 5015)
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
  • Также поставляется безгалогеновый вариант
  • (см. главу “Безгалогеновые кабели”)
  • Кабели управления с синей оболочкой, см. информацию о гибких кабелях управления
  • С синей оболочкой, возможность применения для монтажа во взрывоопасных зонах со степенью защиты от воспламенения “i” в соответствии с DIN EN 60079-14 раздел 12.2.2 (VDE 0165 ч. 1)
  • Для двухжильных кабелей четверная звездная скрутка жил
  • Кабели служат для передачи сигналов и измеряемых значений в симметричных коммутационных схемах управляющих и регулирующих устройств, а также для передачи информации в компьютерных системах управления данными и процессами.
  • Используются в сухих и влажных производственных помещениях, а также под штукатуркой на открытом воздухе при стационарной прокладке. Инсталляционные кабели не разрешается применять в силовых цепях и прокладывать в земле.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во пар
x Ø провод.
мм

Цвет
оболочки

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



48500

1 x 2 x 0,8

серый

5,2

20,0

43,0

-

48501

2 x 2 x 0,8

серый

5,8

25,0

60,0

-

48502

4 x 2 x 0,8

серый

7,7

45,0

95,0

-

48503

8 x 2 x 0,8

серый

10,5

85,0

157,0

-

48504

12 x 2 x 0,8

серый

11,5

126,0

224,0

-

48505

16 x 2 x 0,8

серый

12,4

166,0

290,0

-

48506

20 x 2 x 0,8

серый

14,3

206,0

350,0

-

48507

32 x 2 x 0,8

серый

18,0

327,0

545,0

-

48508

40 x 2 x 0,8

серый

19,5

407,0

660,0

-

48509

80 x 2 x 0,8

серый

28,1

809,0

1160,0

-

48519

1 x 2 x 0,8

синий

5,2

20,0

43,0

-

48520

2 x 2 x 0,8

синий

5,8

25,0

60,0

-

48521

4 x 2 x 0,8

синий

7,7

45,0

95,0

-

48522

8 x 2 x 0,8

синий

10,5

85,0

157,0

-

48523

12 x 2 x 0,8

синий

11,5

126,0

224,0

-

48524

16 x 2 x 0,8

синий

12,4

166,0

290,0

-

48525

20 x 2 x 0,8

синий

14,3

206,0

350,0

-

48526

32 x 2 x 0,8

синий

18,0

327,0

545,0

-

48527

40 x 2 x 0,8

синий

20,3

407,0

660,0

-

48528

80 x 2 x 0,8

синий

28,1

809,0

1160,0

-
