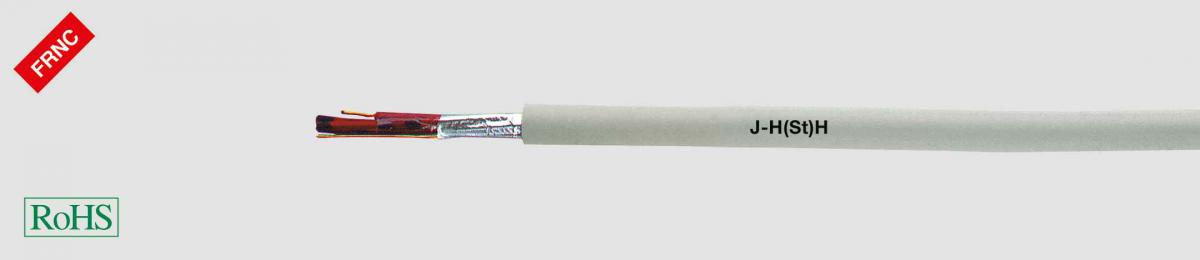

J-H(St)H Bd инсталяционный кабель, безгалогеновый, в соответствии с VDE 0815

DataSheet:

  • Не распространяющий горение безгалогеновый монтажный кабель в соответствии с DIN VDE 0815
  • Температурный диапазон
  • подвижно от -5 °C до +50 °C
  • стационарно от -30 °C до +70 °C
  • Сопротивление шлейфа при 20°C
  • макс. 130 Ом/км при 0,6 мм²
  • макс. 73,2 Ом/км при 0,8 мм²
  • Максимальное рабочее напряжение 300 В (не рекомендуется для установок с высокими токами и силового оборудования)
  • Испытательное напряжение
  • жила/жила U эфф. 800 В
  • жила/ экран 800 В
  • Сопротивление изоляции мин. 100 МОм x км
  • Емкость при 800 Гц
  • макс. 120¹) нФ/км
  • Емкостный дисбаланс при 800 Гц
  • K1 макс. 300²) пф/100 м
  • K9-K12 макс. 100³) пф/100 м
  • Затухание в линии при 800 Гц
  • прибл. 1,5 дБ/км
  • Минимальный радиус изгиба
  • при отгрузке = 7,5х Ø кабеля
  • однократный изгиб без растяжения = 2,5x Ø кабеля
  • многократный изгиб под растяжением = 7,5x Ø кабеля
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Пожарная нагрузка см. табл. в приложении
  • Медный проводник, однопроволочный
  • Безгалогеновая изоляция жил, тип компаунда HI 2, в соответствии с DIN VDE 0207 часть 23
  • Маркировка жил в соответствии с DIN VDE 0815 (маркировка пучков кольцами)
  • Звездчатая четверная скрутка жил
  • 5 звездообразных четвёрок скручены в пучки
  • Обмотка из пленки
  • Сплошной дренажный проводник
  • Электростатический экран (St) из кашированной полимерными материалами металлической плёнки
  • Безгалогеновая внешняя оболочка, не распространяющая горение, тип HM 2 в соответствии с DIN VDE 0207 часть 24
  • Цвет оболочки - серый
  • Телефонные монтажные кабели не предназначены для эксплуатации в установках с высокими токами и силовом оборудовании
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Тест на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 часть 3,
  • DIN EN 60332-3, IEC 60332-3-24 (DIN VDE 0472 раздел 804, тип испытания C)
  • Коррозионность газов от горения в соответствии с DIN VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2 (DIN VDE 0472 часть 813)
  • Плотность дыма в соответствии с DIN VDE 0482 часть 1034-1+2, IEC 61034-1+2 ,DIN EN 61034-1+2 , BS 7622 часть 1+2 (ранее DIN VDE 0472 часть 816)
  • ¹) У кабелей с 4 двойными жилами значения могут быть превышены на 20%
  • ²) 20% значений, но не менее одного значения, могут составлять до 500 пф
  • ³) Для 10% значений, допускается одно значение до 300 пФ включительно
  • Безгалогеновый монтажный кабель с улучшенными пожарными характеристиками используется в телекоммуникациях для снятия измерений и передачи сигналов. Данное исполнение с электростатическим экраном (St) защищает цепи передачи от внешних помех. Распространению горения препятствует изоляция с высоким кислородным индексом. При горении не выделяет коррозионных газов. Применяется преимущественно для монтажа телекоммуникационных сетей внутри зданий, в особых случаях - также на открытом воздухе при условии наличия защиты от воздействия солнечных лучей.
  • Кабели предназначены для стационарной прокладки в пожароопасных областях, в сухих и влажных помещениях, поверх и под штукатуркой.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во пар
x Ø провод.
мм

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



34050

2 x 2 x 0,6

5,8

14,0

50,0

-

34051

4 x 2 x 0,6

8,6

25,0

91,0

-

34052

6 x 2 x 0,6

9,0

37,0

100,0

-

34053

10 x 2 x 0,6

10,3

59,0

147,0

-

34054

20 x 2 x 0,6

15,5

116,0

308,0

-

34055

30 x 2 x 0,6

16,5

172,0

350,0

-

34056

40 x 2 x 0,6

18,6

229,0

465,0

-

34057

50 x 2 x 0,6

20,7

286,0

571,0

-

34058

60 x 2 x 0,6

22,8

342,0

662,0

-

34059

80 x 2 x 0,6

26,6

455,0

877,0

-

34060

100 x 2 x 0,6

28,2

568,0

1055,0

-

34061

2 x 2 x 0,8

6,8

25,0

70,0

-

34062

4 x 2 x 0,8

10,5

45,0

135,0

-

34063

6 x 2 x 0,8

10,9

65,0

151,0

-

34064

10 x 2 x 0,8

13,1

106,0

230,0

-

34065

20 x 2 x 0,8

20,4

206,0

507,0

-

34066

30 x 2 x 0,8

21,5

307,0

600,0

-

34067

40 x 2 x 0,8

24,5

407,0

788,0

-

34068

50 x 2 x 0,8

27,1

508,0

972,0

-

34069

60 x 2 x 0,8

29,4

608,0

1120,0

-

34070

80 x 2 x 0,8

33,2

809,0

1475,0

-

34071

100 x 2 x 0,8

37,2

1010,0

1804,0

-
