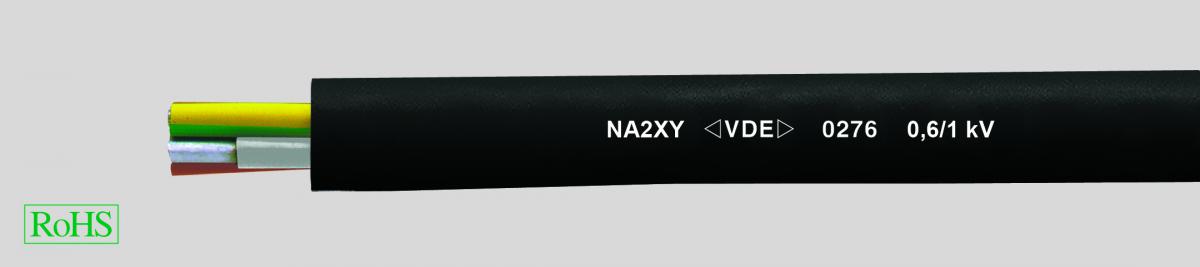

NA2XY кабель для прокладки в земле 0,6/1 kV, в соответствии с нормой VDE

DataSheet:

  • Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502
  • Температурный диапазон
  • подвижно от -5 °C до +50 °C
  • стационарно от -40 °C до +70 °C
  • Допустимая рабочая температура проводника +90 °C
  • Допустимая температура при коротком замыкании (время короткого замыкания 5 сек.) +250 °C
  • Номинальное напряжение U0/U 0,6/1 кВ
  • Испытательное напряжение 4 кВ
  • Макс. допустимое растягивающее усилие при прокладке с помощью кабельного чулка 30 Н/мм²
  • Минимальный радиус изгиба
  • одножильный 15хØ кабеля
  • многожильный 12хØ кабеля
  • Алюминиевый проводник в соответствии с DIN VDE 0295 кл. 1 или кл. 2, одно- или многопроволочный, BS 6360 кл. 1 или кл. 2, IEC 60228 кл. 1 или кл. 2 или HD 383
  • Изоляция жил из сшитого полиэтилена (XLPE), компаунд DIX3 в соответствии с HD 603.1
  • Маркировка жил в соответствии с DIN VDE 0293-308, 0276 часть 603
  • Концентрическая повивная скрутка жил
  • Внешняя PVC-оболочка, компаунд MV6/DMP2 в соответствии с HD 603.1
  • Цвет оболочки - чёрный
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Самозатухающий, не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
  • Предельно допустимое напряжение
  • Цепи постоянного тока 1,8 кВ
  • Системы переменного тока
  • Однофазные цепи:
  • Оба внешних провода изолированы 1,4 В
  • Однофазные системы:
  • Один внешний провод заземлён 0,7 кВ
  • Цепь трёхфазного тока 1,2 кВ
  • re = круглый однопроволочный провод
  • rm = круглый многопроволочный проводник
  • sm = секторный многопроволочный проводник
  • Данный силовой кабель применяется для прокладки в земле, в воде, на открытом воздухе, в бетоне, внутри помещений, в кабель-каналах, для электростанций, промышленности и распределительных устройств, а также в местных электросетях в случаях, когда не предполагаются какие-то механические повреждения. Благодаря повышенной рабочей температуре проводника до +90°C может быть увеличена токовая нагрузка на кабель.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес алюминия

кг / км

Вес

пр. кг / км

Исполнение J

Арт.№

AWG-номер



Исполнение O

Арт.№

AWG-номер



1 x 16

re

11,5

47,0

98,0

33113

6

-

33125

6

-

1 x 25

re

12,5

73,0

150,0

33114

4

-

33126

4

-

1 x 35

re

13,5

102,0

241,0

33115

2

-

33127

2

-

1 x 50

rm

15,5

145,0

357,0

33116

1

-

33128

1

-

1 x 70

rm

17,0

203,0

409,0

33117

2/0

-

33129

2/0

-

1 x 95

rm

19,0

276,0

570,0

33118

3/0

-

33130

3/0

-

1 x 120

rm

20,5

348,0

590,0

33119

4/0

-

33131

4/0

-

1 x 150

rm

23,0

435,0

804,0

33120

300 kcmil

-

33132

300 kcmil

-

1 x 150

rm

25,5

537,0

978,0

33121

350 kcmil

-

33133

350 kcmil

-

1 x 240

rm

28,5

696,0

1253,0

33122

500 kcmil

-

33134

500 kcmil

-

1 x 300

rm

30,0

870,0

1394,0

33123

600 kcmil

-

33135

600 kcmil

-

1 x 400

rm

34,0

1160,0

1890,0

33124

750 kcmil

-

33136

750 kcmil

-

4 x 16

re

21,5

186,0

750,0

33137

6

-

33147

6

-

4 x 25

re

26,0

290,0

950,0

33138

4

-

33148

4

-

4 x 35

re

27,5

406,0

1120,0

33139

2

-

33149

2

-

4 x 50

se

30,0

580,0

1251,0

33140

1

-

33150

1

-

4 x 70

se

34,0

812,0

1548,0

33141

2/0

-

33151

2/0

-

4 x 95

se

39,0

1102,0

2030,0

33142

3/0

-

33152

3/0

-

4 x 120

se

42,5

1392,0

2400,0

33143

4/0

-

33153

4/0

-

4 x 150

se

47,5

1740,0

3030,0

33144

300 kcmil

-

33154

300 kcmil

-

4 x 185

se

52,0

2146,0

3650,0

33145

350 kcmil

-

33155

350 kcmil

-

4 x 240

se

58,0

2784,0

4800,0

33146

500 kcmil

-

33156

500 kcmil

-
