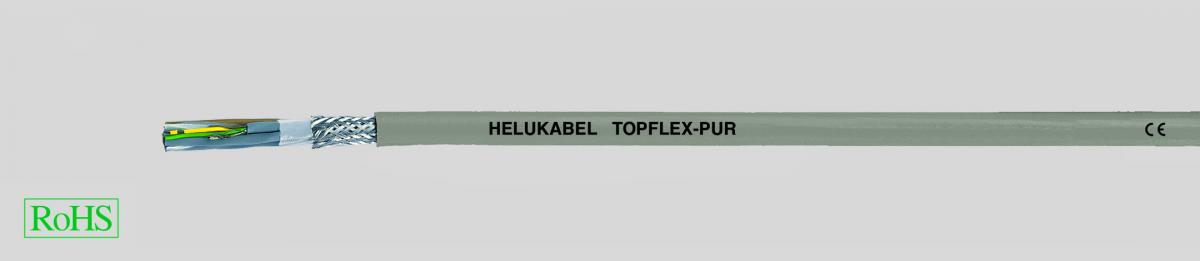

TOPFLEX®-PUR кабель для буксируемых цепей, ЭМС, безгалогеновый, с разметкой метража

DataSheet:

  • Температурный диапазон
  • подвижно от -30 °C до +80 °C
  • стационарно от -40°C до +80 °C
  • Рабочее напряжение
  • TOPFLEX®-PUR 350 В
  • Tachofeedback-Leitung-C-PUR 450 В
  • Inkrementalgeber-Leitung-C-PUR 250 В
  • Испытательное напряжение
  • жила/жила 2000 В
  • жила/экран 1000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба
  • подвижно пр. 10x Ø кабеля
  • стационарно пр. 5x Ø кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Стойкость к радиации до 50x106 сДж/кг (до 50 Мрад)
  • Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6
  • Изоляция жил – PP
  • Артикул 22847 пары или отдельные жилы экранированы медным экраном и в оболочке PETP
  • Маркировка жил см. таблицу ниже
  • Жилы скручены по одной или попарно с оптимальным шагом (пары у артикула 22818)
  • Обмотка из флиса
  • Дренажный проводник
  • Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85 %
  • Оболочка – PUR-материал, матовая поверхность
  • Цвет оболочки – см. таблицу ниже
  • PUR-оболочка с низким коэффициентом трения
  • Устойчив к
  • маслам и жирам
  • кислотам и щелочам
  • гидравлическим жидкостям
  • кислороду и озону
  • Уф-излучению
  • процессам  гидролиза
  • микробам
  • воздействию воды
  • неблагоприятным погодным условиям
  • высокая устойчивость к истиранию, порезам и на разрыв
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
  • При использовании в буксируемых цепях следует соблюдать инструкцию по монтажу
  • Вышеуказанные кабели выполняют разные функции при уравлении сервомоторами.  Tachofeedback (кабель обратной связи) предназначен для регулирования скорости вращения двигателя. Inkrementalgeber-Leitung (кабель позиционирования) передает сигнал управления для позиционирования сервопривода и применяется в качестве гибкого кабеля для тахометров, тормозных механизмов и импульсных датчиков. Эти кабели используются в машино- и приборостроении, в сухих и влажных помещениях. Обеспечивают высококачественную передачу данных и сигналов, например, в буксируемых цепях, роботах и манипуляторах. Имеются дополнительные жилы для электропитания соответствующих элементов.
  • ЭМС = электромагнитная совместимость
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил
x сечение
мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

22847

( 3 x ( 2 x 0,14 ) + 2 x (0,5) )

8,3

78,0

103,0

26

22850

(3 x (2 x 0,14) + 2 x 0,5)

8,0

72,0

102,0

26

22851

(3 x (2 x 0,14) + 2 x 0,5)

8,4

72,0

105,0

26

22852

4 x 2 x 0,14 + 4 x 0,5

8,4

73,0

105,0

26

22853

4 x 2 x 0,25 + 2 x 0,5

8,6

77,0

125,0

24
