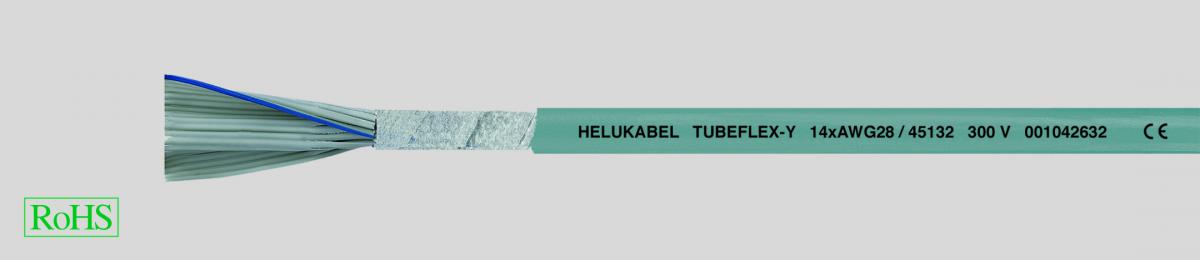

TUBEFLEX-Y плоский кабель с круглой PVC-оболочкой для IDC-технологий, с шагом 1,27 mm

DataSheet:

  • Специальный плоский кабель с круглой оболочкой
  • Сопротивление проводника макс. 230 Ом/км
  • Температурный диапазон от -20 °C до +80 °C
  • Рабочее напряжение макс. 300 В
  • Испытательное напряжение жила/ жила 2000 В
  • Электрическая прочность, испытание искровым разрядом 3000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Ёмкость (между жилами) прибл. 75 пф/м
  • Импеданс 115 Ом
  • Минимальный радиус изгиба 15х Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Лужёные медные проводники, AWG 28
  • 7 x 0,127 мм = 0,09 мм²
  • Изоляция жил из специального PVC-компаунда
  • Цвет жил - серый, маркировка крайней жилы с одной стороны
  • Параллельно расположенные жилы, попеременно срощенные, шлицованные
  • Плоский кабель с круглой оболочкой, сложенный складками или скрученный в рулон
  • Обмотка лентой
  • Оболочка из специального PVC-компаунда
  • Цвет оболочки - серый
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Отлично подходит для конфекционирования
  • Испытания
  • PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
  • Плоский кабель с круглой оболочкой TUBEFLEX-Y имеет преимущества при прокладке и монтаже по сравнению с ленточными кабелями в плоском исполнении.
  • Используется для быстрого монтажа, присоединение разъемов производится по IDC технологии. В рамках одного рабочего сеанса можно одновременно присоединить все кабели, не удаляя изоляцию. Соответствие размеров достигается за счёт восстановления формы перед монтажом разъёма.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во
жил x
AWG-номер

Размеры
плоской ленты

Ширина мм

Внешняя
оболочка

Номинальная
толщина
стенки, мм

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



45130

9 x 28

11,43

0,8

6,1

8,7

35,0



45131

10 x 28

12,70

0,8

6,2

9,7

36,0



45132

14 x 28

17,78

0,8

7,2

13,6

48,0



45133

16 x 28

20,30

0,8

7,2

15,5

51,0



45134

20 x 28

25,40

0,8

7,3

19,4

57,0



45135

24 x 28

30,48

0,8

8,6

23,2

66,0



45136

25 x 28

31,75

0,8

8,6

24,2

69,0



45137

26 x 28

33,02

0,8

8,6

25,2

70,0



45138

30 x 28

38,10

0,8

9,0

29,0

81,0



45139

34 x 28

43,20

0,8

10,0

32,9

87,0



45140

36 x 28

45,72

0,8

10,2

34,9

91,0



45141

37 x 28

47,00

1,0

10,3

35,8

93,0



45142

40 x 28

50,80

1,0

10,7

38,7

101,0



45143

50 x 28

63,50

1,0

11,1

48,4

118,0



45144

60 x 28

76,20

1,0

12,5

58,1

135,0



45145

64 x 28

81,30

1,0

13,0

62,0

147,0
