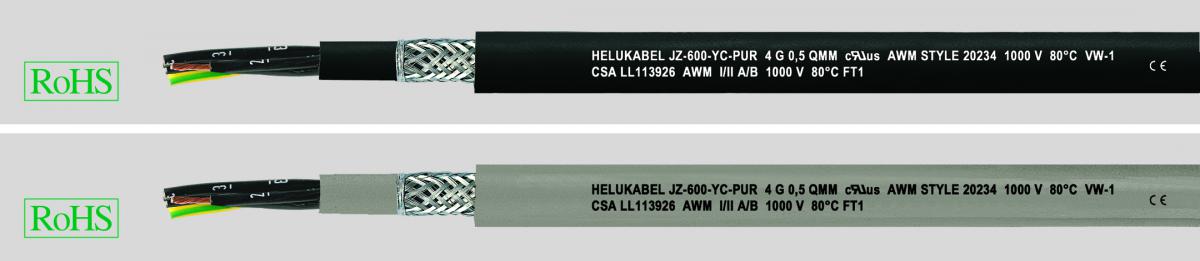

JZ-600-YC-PUR Экранированный, ЭМС-совместимый, стойкий к порезам, к хладагентам, 0,6/1 кВ, с разметкой метража

DataSheet:

  • Кабель со специальной PUR-оболочкой в соответствии с DIN VDE 0276 часть 627, DIN VDE 0285-525-2-51/DIN EN 50525-2-51, но толщина стенки изоляции рассчитана на 1 кВ в соответствии со станд. UL 758 тип 20234
  • Температурный диапазон
  • подвижно от -5°C до +80°C
  • стационарно от -40°C до +80°C
  • Номинальное напряжение
  • VDE U0/U 600/1000 В
  • UL/CSA 1000 В
  • Испытательное напряжение 4000 В
  • Напряжение пробоя мин. 8000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба
  • подвижно 10х Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Сопротивление связи макс. 250 Ом/км
  • Жилы из тонких медных проволок
  • в соответствии с DIN VDE 0295 кл. 5,
  • BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил из специального PVC, TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и класс 43 в соотв. с UL-станд. 1581 UL-станд. 10012
  • Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Маслостойкая внутренняя PVC-оболочка, TМ5 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1 и класс 43 в соотв. с UL-станд. 1581
  • Экран из медной оплётки, лужёный, покрытие 85%
  • Внешняя оболочка из специального цельного полиуретана TMPU на основании DIN VDE 0207-363-10-2/DIN EN 50363-10-2, не распространяющий горение, в соответствии со станд. UL 758
  • Цвет оболочки - чёрный (RAL 9005) или серый (RAL 7001)
  • С разметкой метража
  • Высокая стойкость к истиранию
  • Высокая гибкость
  • Устойчив к УФ-излучению
  • Устойчив к порезам
  • Устойчив к минеральным маслам и смазочно-охлаждающим эмульсиям
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • G = с желто-зеленой жилой заземления
  • x = без жилы заземления
  • Аналоги без экрана:
  • JZ-600-PUR
  • Особо прочный кабель управления применяется в машиностроении, на производстве инструментов, промышленного оборудования, в прокатных и сталеплавильных цехах в местах с особо критическими условиями. Подходит для гибкой прокладки при средних механических напряжениях без растягивающих усилий и без принудительно направляемого движения в сухих и влажных помещениях, а также на открытом воздухе. Хорошая гибкость обеспечивает быструю и надёжную прокладку. Спроектирован для экспортного машиностроения.
  • ЭМС = электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

AWG-номер

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



Цвет
оболочки

черный

28370

2 x 0,5

20

9,0

41,0

131,0



28371

3 G 0,5

20

9,3

45,0

154,0



28372

4 G 0,5

20

9,9

54,0

176,0



28373

5 G 0,5

20

10,6

66,0

204,0



28374

7 G 0,5

20

12,2

79,0

237,0



28375

12 G 0,5

20

14,7

137,0

323,0



28376

18 G 0,5

20

17,3

156,0

431,0



28377

25 G 0,5

20

20,6

250,0

507,0



28378

2 x 0,75

19

9,4

46,0

143,0



28379

3 G 0,75

19

9,8

57,0

158,0



28380

4 G 0,75

19

10,4

63,0

193,0



28381

5 G 0,75

19

11,1

76,0

231,0



28382

7 G 0,75

19

13,0

100,0

337,0



28383

12 G 0,75

19

15,8

175,0

424,0



28384

18 G 0,75

19

17,9

240,0

568,0



28385

25 G 0,75

19

22,8

306,0

741,0



28386

2 x 1

18

9,9

54,0

158,0



28387

3 G 1

18

10,3

64,0

169,0



28388

4 G 1

18

11,1

76,0

207,0



28389

5 G 1

18

12,2

89,0

244,0



28390

7 G 1

18

14,5

114,0

292,0



28391

12 G 1

18

17,4

186,0

472,0



28392

18 G 1

18

20,7

284,0

634,0



28393

25 G 1

18

24,8

387,0

861,0



28394

2 x 1,5

16

10,7

64,0

166,0



28395

3 G 1,5

16

11,2

82,0

192,0



28396

4 G 1,5

16

12,3

99,0

246,0



28397

5 G 1,5

16

13,3

123,0

294,0



28398

7 G 1,5

16

16,0

148,0

392,0



28399

12 G 1,5

16

19,6

274,0

599,0



28400

18 G 1,5

16

23,4

386,0

817,0



28401

25 G 1,5

16

28,2

531,0

1261,0



28402

2 x 2,5

14

11,8

110,0

280,0



28403

3 G 2,5

14

12,3

148,0

301,0



28404

4 G 2,5

14

13,4

169,0

352,0



28405

5 G 2,5

14

14,9

220,0

433,0



28406

7 G 2,5

14

17,9

284,0

569,0



28407

12 G 2,5

14

21,9

470,0

864,0



28408

18 G 2,5

14

26,1

572,0

1365,0



28409

25 G 2,5

14

31,9

740,0

1997,0



28410

2 x 4

12

14,3

124,0

310,0



28411

3 G 4

12

15,1

178,0

396,0



28412

4 G 4

12

16,7

234,0

531,0



28413

5 G 4

12

18,6

284,0

704,0



28414

7 G 4

12

20,0

321,0

932,0



28415

3 G 6

10

17,0

245,0

633,0



28416

4 G 6

10

18,7

316,0

742,0



28417

5 G 6

10

20,7

442,0

1117,0



28418

3 G 10

8

19,6

367,0

1131,0



28419

4 G 10

8

21,9

549,0

1357,0



28420

5 G 10

8

24,1

604,0

1646,0



28421

3 G 16

6

23,5

653,0

1397,0



28422

4 G 16

6

26,4

807,0

1880,0



28423

5 G 16

6

28,8

940,0

2721,0
