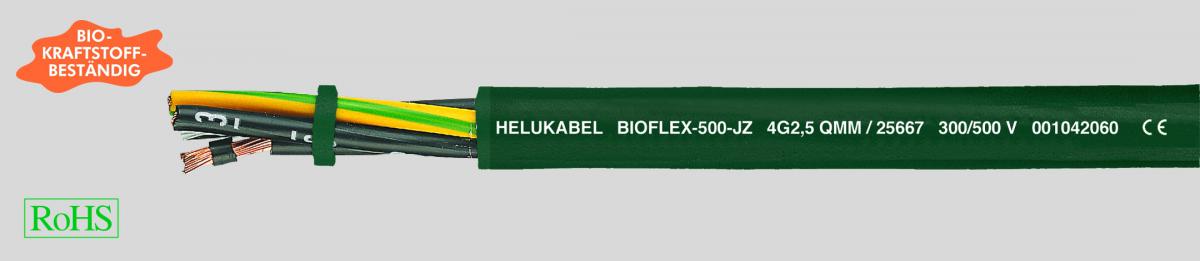

BIOFLEX-500®-JZ - устойчивый к биотопливу, к истиранию, годен для переработки, экологически безопасный, стойкий к биомаслам1), с разметкой метража

DataSheet:

  • Устойчивый к биомаслам и истиранию специальный кабель управления на основании DIN VDE 0285-525-1/DIN EN 50525-1
  • Температурный диапазон
  • подвижно от -20°C до +80°C
  • стационарно от -40 °C до +80 °C
  • Номинальное напряжение U0/U 300/500 В
  • Испытательное напряжение 3000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба
  • подвижно 15x Ø кабеля
  • стационарно 4x Ø кабеля
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил из специального полимера
  • Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
  • Повивная скрутка жил с оптимальным шагом
  • Внешняя оболочка – специальный полимерный компаунд
  • Цвет оболочки – темно-зеленый
  • С разметкой метража
  • Стойкость к
  • воздействию биотоплива (дизельного топлива и бензина), биомасел, кислорода, озона, гидролиза и микробов
  • Низкий коэффициент трения
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OZ)
  • ¹) В особых случаях применения рекомендуем проконсультироваться с производителем.
  • Аналоги с экраном:
  • BIOFLEX-500-JZ-C
  • Кабели HELUKABEL® BIOFLEX-500-JZ отличаются высокой устойчивостью к истиранию и прочим механическим повреждениям (порезы, насечки и т.п.). Благодаря стойкости к воздействию биотоплива, биомасел и охлаждающих эмульсий находят применение в машино-, станко- и приборостроении, а также в сложных условиях эксплуатации в металлургической промышленности. Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий. Применяются в сухих и влажных помещениях, а также на открытом воздухе. Повышенная гибкость обеспечивает оптимальную прокладку.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

25620

2 x 0,5

5,4

9,6

45,0

20

25621

3 G 0,5

5,9

14,4

55,0

20

25622

4 G 0,5

6,3

19,0

65,0

20

25623

5 G 0,5

6,9

24,0

75,0

20

25624

7 G 0,5

7,8

33,6

90,0

20

25625

10 G 0,5

9,6

48,0

120,0

20

25626

12 G 0,5

10,0

58,0

135,0

20

25627

14 G 0,5

10,3

67,0

170,0

20

25628

18 G 0,5

11,5

86,0

205,0

20

25629

25 G 0,5

13,6

120,0

270,0

20

25630

2 x 0,75

5,4

14,4

44,0

18

25631

3 G 0,75

6,2

21,6

53,0

18

25632

4 G 0,75

6,7

29,0

64,0

18

25633

5 G 0,75

7,3

36,0

76,0

18

25634

7 G 0,75

8,8

50,0

96,0

18

25635

10 G 0,75

10,5

72,0

140,0

18

25636

12 G 0,75

11,0

86,0

170,0

18

25637

14 G 0,75

11,4

101,0

202,0

18

25638

18 G 0,75

12,6

130,0

260,0

18

25639

25 G 0,75

15,2

180,0

282,0

18

25640

41 G 0,75

18,0

296,0

600,0

18

25641

42 G 0,75

18,5

310,0

620,0

18

25642

2 x 1

6,6

19,0

53,0

17

25643

3 G 1

7,0

29,0

63,0

17

25644

4 G 1

7,6

38,0

75,0

17

25645

5 G 1

8,2

48,0

89,0

17

25646

7 G 1

9,6

67,0

115,0

17

25647

10 G 1

11,6

96,0

166,0

17

25648

12 G 1

12,0

115,0

201,0

17

25649

14 G 1

13,2

134,0

230,0

17

25650

18 G 1

14,5

173,0

289,0

17

25651

25 G 1

17,6

240,0

380,0

17

25652

41 G 1

21,1

394,0

720,0

17

25653

42 G 1

21,5

403,0

740,0

17

25654

2 x 1,5

7,2

29,0

68,0

16

25655

3 G 1,5

7,6

43,0

87,0

16

25656

4 G 1,5

8,2

58,0

106,0

16

25657

5 G 1,5

9,0

72,0

131,0

16

25658

7 G 1,5

10,7

101,0

173,0

16

25659

10 G 1,5

13,0

144,0

245,0

16

25660

12 G 1,5

13,4

173,0

293,0

16

25661

14 G 1,5

14,5

202,0

347,0

16

25662

18 G 1,5

16,0

259,0

454,0

16

25663

25 G 1,5

19,5

360,0

641,0

16

25664

42 G 1,5

23,8

605,0

1100,0

16

25665

2 x 2,5

8,6

48,0

110,0

14

25666

3 G 2,5

9,3

72,0

146,0

14

25667

4 G 2,5

10,3

96,0

183,0

14

25668

5 G 2,5

11,5

120,0

222,0

14

25669

7 G 2,5

13,4

168,0

293,0

14

25670

12 G 2,5

17,0

288,0

512,0

14

25671

18 G 2,5

20,0

432,0

740,0

14

25672

25 G 2,5

24,1

600,0

940,0

14

25673

2 x 4

10,4

77,0

147,0

12

25674

3 G 4

11,2

115,0

228,0

12

25675

4 G 4

12,5

154,0

291,0

12

25676

5 G 4

13,8

192,0

355,0

12

25677

3 G 6

13,0

173,0

362,0

10

25678

4 G 6

14,7

230,0

468,0

10

25679

5 G 6

16,0

288,0

570,0

10

25680

3 G 10

16,7

288,0

555,0

8

25681

4 G 10

18,3

384,0

720,0

8

25682

5 G 10

20,5

480,0

894,0

8

25683

4 G 16

21,1

614,0

1063,0

6

25684

5 G 16

23,6

768,0

1400,0

6

25685

4 G 25

29,4

960,0

1590,0

4

25686

4 G 35

32,8

1344,0

2200,0

2

25687

4 G 50

38,9

1920,0

2400,0

1

25688

4 G 70

44,7

2688,0

4400,0

2/0

25689

4 G 95

59,6

3648,0

6000,0

3/0

25690

4 G 120

64,5

4608,0

7400,0

4/0
