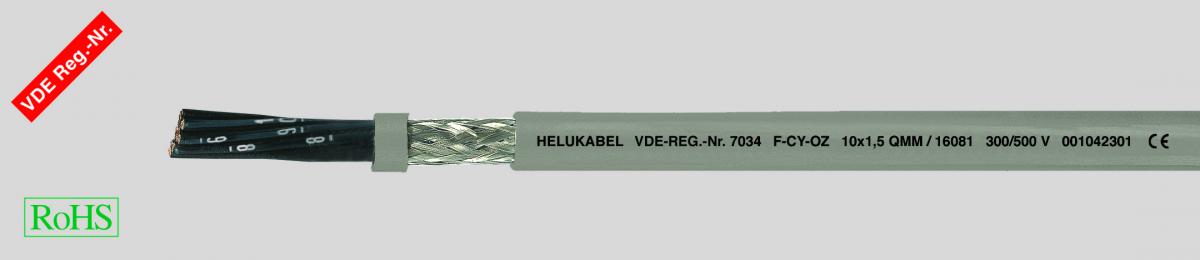

F-CY-OZ (LiY-CY) - ЭМС, гибкий, с медным экраном, с разметкой метража

DataSheet:

  • Кабель данных со специальной PVC-оболочкой на основании VDE 0285-525-2-11/DIN EN 50525-2-51
  • Температурный диапазон
  • подвижно от -10 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Номинальное напряжение U0/U 300/500 В
  • для 1-жильного (LiYDY) 1200 В
  • от 2-adrig U0/U 300/500 В
  • Испытательное напряжение
  • жила/жила 4000 В
  • жила/экран 2000 В
  • Напряжение пробоя мин. 8000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Рабочая емкость в зависимости от сечения проводника
  • жила/жила пр. 150 нФ/км
  • жила/экран пр. 270 нФ/км
  • Сопротивление связи макс. 250 Ом/км
  • Минимальный радиус изгиба
  • подвижно 10x Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил – специальный PVC-материал Z 7225
  • Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Повивная скрутка жил с оптимальным шагом
  • Обмотка из пленки
  • Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %
  • Для 1-жильных кабелей медный экран – укладка вокруг (LiYDY), покрытие прибл. 85 %
  • Внешняя оболочка – специальный PVC-материал TM2 в соответствии с
  • DIN VDE 0207-363-4-1/DIN EN 50363-4-1
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража
  • В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472
  • раздел 804 тип испытания B)
  • x = без желто-зеленой жилы заземления (OZ)
  • Маркировка: LiYDY  для 1-жильных кабелей
  • Пригодность для чистых помещений протестирована на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.
  • Дополнительную информацию см. во введении
  • Аналоги без экрана:
  • JZ 500
  • Используются как гибкие кабели в свободном движении без растягивающих усилий в качестве кабелей для передачи данных в управляющих и регулирующих устройствах, в машино- и станкостроении, вычислительной технике, а в качестве сигнальных кабелей – в электронике. Применяются в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе. Стабилизирующая разделительная пленка между пучком жил и оплеткой значительно уменьшает внешний диаметр и радиусы изгиба, вес и т.д. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше целей применения.
  • ЭМС = электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

16531

1 x 0,5

3,7

15,0

41,0

20

16532

2 x 0,5

5,7

35,0

45,0

20

16533

3 x 0,5

5,9

42,0

55,0

20

16534

4 x 0,5

6,4

47,0

61,0

20

16535

5 x 0,5

6,9

56,0

74,0

20

16536

6 x 0,5

7,6

67,0

89,0

20

16537

7 x 0,5

7,6

69,0

98,0

20

16538

8 x 0,5

8,7

80,0

117,0

20

16539

10 x 0,5

9,6

94,0

135,0

20

16540

12 x 0,5

9,7

108,0

157,0

20

16541

14 x 0,5

10,2

116,0

190,0

20

16542

16 x 0,5

11,0

129,0

210,0

20

16543

18 x 0,5

11,5

145,0

217,0

20

16544

20 x 0,5

12,2

172,0

240,0

20

16545

21 x 0,5

12,7

188,0

250,0

20

16546

24 x 0,5

13,5

235,0

300,0

20

16547

25 x 0,5

13,6

240,0

314,0

20

16548

30 x 0,5

14,4

295,0

360,0

20

16549

32 x 0,5

14,9

301,0

425,0

20

16550

34 x 0,5

15,6

312,0

433,0

20

16551

36 x 0,5

15,6

318,0

446,0

20

16552

40 x 0,5

16,9

343,0

475,0

20

16553

50 x 0,5

18,5

406,0

573,0

20

16554

61 x 0,5

19,7

508,0

653,0

20

16555

80 x 0,5

22,6

680,0

784,0

20

16556

100 x 0,5

24,9

804,0

995,0

20

16557

1 x 0,75

4,0

19,0

44,0

18

16558

2 x 0,75

6,1

40,0

59,0

18

16559

3 x 0,75

6,3

52,0

66,0

18

16560

4 x 0,75

6,8

60,0

77,0

18

16561

5 x 0,75

7,4

71,0

93,0

18

16562

6 x 0,75

8,2

80,0

113,0

18

16563

7 x 0,75

8,2

91,0

130,0

18

16564

8 x 0,75

9,6

110,0

145,0

18

16565

10 x 0,75

10,3

137,0

180,0

18

16566

12 x 0,75

10,5

142,0

202,0

18

16567

14 x 0,75

11,3

180,0

225,0

18

16568

16 x 0,75

11,9

200,0

275,0

18

16569

18 x 0,75

12,7

212,0

292,0

18

16570

19 x 0,75

12,7

230,0

308,0

18

16571

20 x 0,75

13,3

238,0

320,0

18

16572

21 x 0,75

14,0

246,0

378,0

18

16573

24 x 0,75

14,9

270,0

435,0

18

16574

25 x 0,75

15,0

281,0

415,0

18

16575

27 x 0,75

15,0

304,0

435,0

18

16576

30 x 0,75

15,8

320,0

450,0

18

16577

32 x 0,75

16,7

342,0

484,0

18

16578

34 x 0,75

17,2

345,0

502,0

18

16579

36 x 0,75

17,2

350,0

535,0

18

16580

37 x 0,75

17,2

361,0

592,0

18

16581

40 x 0,75

18,6

369,0

610,0

18

16582

50 x 0,75

20,3

461,0

777,0

18

16583

61 x 0,75

21,7

540,0

900,0

18

16584

80 x 0,75

24,8

711,0

1210,0

18

16585

100 x 0,75

27,6

900,0

1445,0

18

16050

1 x 1

4,6

21,0

47,0

17

16051

2 x 1

6,4

50,0

65,0

17

16052

3 x 1

6,7

60,0

81,0

17

16053

4 x 1

7,2

71,0

98,0

17

16054

5 x 1

8,0

88,0

127,0

17

16055

6 x 1

8,7

97,0

144,0

17

16056

7 x 1

8,7

111,0

158,0

17

16057

8 x 1

10,1

127,0

197,0

17

16058

10 x 1

11,2

150,0

232,0

17

16059

12 x 1

11,4

184,0

260,0

17

16060

14 x 1

12,0

196,0

302,0

17

16061

16 x 1

12,8

209,0

345,0

17

16062

18 x 1

13,5

260,0

380,0

17

16063

20 x 1

14,3

317,0

440,0

17

16064

24 x 1

16,0

320,0

495,0

17

16065

25 x 1

16,2

349,0

534,0

17

16066

28 x 1

17,0

408,0

595,0

17

16067

30 x 1

17,0

441,0

616,0

17

16068

34 x 1

18,5

486,0

741,0

17

16069

40 x 1

19,9

510,0

835,0

17

16070

50 x 1

21,8

625,0

1025,0

17

16071

61 x 1

23,3

702,0

1200,0

17

16072

80 x 1

26,6

920,0

1440,0

17

16073

100 x 1

29,7

1120,0

1610,0

17

16074

1 x 1,5

5,0

27,0

70,0

16

16075

2 x 1,5

7,0

63,0

88,0

16

16076

3 x 1,5

7,5

80,0

100,0

16

16077

4 x 1,5

8,1

97,0

126,0

16

16078

5 x 1,5

9,0

119,0

160,0

16

16079

7 x 1,5

9,8

147,0

208,0

16

16080

8 x 1,5

11,4

170,0

244,0

16

16081

10 x 1,5

12,6

193,0

316,0

16

16082

12 x 1,5

12,8

267,0

338,0

16

16083

14 x 1,5

13,5

283,0

383,0

16

16084

16 x 1,5

14,4

315,0

424,0

16

16085

18 x 1,5

15,5

374,0

479,0

16

16086

20 x 1,5

16,4

396,0

545,0

16

16087

24 x 1,5

18,2

458,0

690,0

16

16088

25 x 1,5

18,4

526,0

705,0

16

16089

28 x 1,5

19,1

541,0

810,0

16

16090

30 x 1,5

19,1

555,0

830,0

16

16091

35 x 1,5

20,8

645,0

890,0

16

16092

40 x 1,5

22,6

725,0

1060,0

16

16093

50 x 1,5

24,7

885,0

1440,0

16

16094

61 x 1,5

26,4

1100,0

1700,0

16

16095

80 x 1,5

30,3

1324,0

2000,0

16

16096

100 x 1,5

33,6

1641,0

2500,0

16

16097

1 x 2,5

5,8

39,0

50,0

14

16098

2 x 2,5

8,3

96,0

130,0

14

16099

3 x 2,5

9,0

144,0

167,0

14

16100

4 x 2,5

9,8

148,0

195,0

14

16101

5 x 2,5

10,9

181,0

223,0

14

16102

7 x 2,5

11,9

255,0

344,0

14

16103

12 x 2,5

15,8

441,0

522,0

14

16104

2 x 4

9,8

120,0

185,0

12

16105

3 x 4

10,6

174,0

240,0

12

16106

4 x 4

11,5

230,0

310,0

12

16107

5 x 4

12,7

273,0

400,0

12

16108

7 x 4

14,0

316,0

500,0

12

16109

2 x 6

11,7

173,0

268,0

10

16110

3 x 6

12,5

240,0

330,0

10

16111

4 x 6

13,8

305,0

415,0

10

16112

5 x 6

15,3

439,0

509,0

10

16113

7 x 6

16,9

505,0

672,0

10

16114

2 x 10

14,7

255,0

425,0

8

16115

3 x 10

15,7

350,0

500,0

8

16116

4 x 10

17,3

535,0

783,0

8

16117

5 x 10

19,2

592,0

856,0

8

16118

7 x 10

21,4

810,0

1300,0

8
