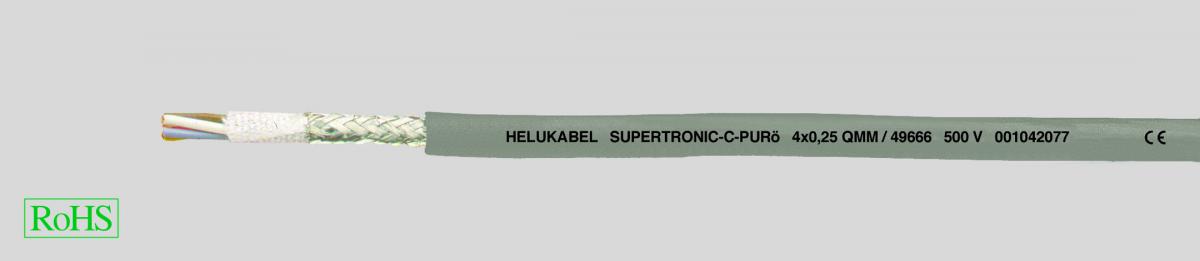

SUPERTRONIC®-C-PURö - ЭМС, для буксируемых цепей, безгалогеновый, с разметкой метража

  • Кабель в специальной PUR-оболочке на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
  • Температурный диапазон
  • подвижно от -30°C до +70°C
  • стационарно от -40°C до +70°C
  • Номинальное напряжение
  • 0,14 мм² 350 В
  • 0,25 мм² и 0,34 мм² 500 В
  • Испытательное напряжение
  • 0,14 мм² 800 В
  • 0,25 мм² и 0,34 мм² 1200 В
  • Сопротивление изоляции мин. 100 МОм х км
  • Ёмкость жила/ жила <80 нф/км
  • Минимальный радиус изгиба
  • подвижно 7,5x Ø кабеля
  • стационарно 4x Ø кабеля
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6 графа 4 и 5 или IEC 60228 кл. 6
  • Маслостойкая изоляция жил - PP
  • Повивная скрутка жил с оптимальным шагом
  • Цветные жилы в соответствии с DIN 47100, см. табл. в приложении
  • Обмотка флисом
  • Экран в виде медной луженой оплетки. Покрытие пр. 85%
  • Специальная внешняя TMPU-оболочка из цельного полиуретана в соответствии с DIN VDE 0207-363-10-2 / DIN EN 50363-10-2
  • Цвет оболочки – серый (RAL 7001), матовая
  • С разметкой метража
  • Особенности
  • высокая гибкость при низких температурах, высокая стойкость к истиранию, стойкий на разрыв и разрез, устойчив к механическим повреждениям, трудновоспламеняемый
  • Устойчив к
  • УФ-лучам, кислороду, озону, гидролизу, маслу
  • В целом устойчив к
  • микробам, гидравлическим жидкостям, смазочно-охлаждающим эмульсиям, щёлочам
  • PUR-оболочка обладает высокой устойчивостью к механическим повреждениям, масло- и износостойкостью
  • Низкая адгезионность
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Используется для прокладки в сухих и влажных помещениях, а также на открытом воздухе, при свободном движении без растягивающих усилий и без принудительно направляемого движения. Применяется в буксируемых цепях, а также в качестве очень гибкого PUR-кабеля управления в условиях постоянных нагрузок при подъёме и изгибе в станках и инструментах, в робототехнике и оборудовании с постоянно движущимися элементами. Кабель гарантирует длительный срок службы, надежное функционирование и высокую экономичность.
  • В особо сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу.
  • ЭМС = электромагнитная совместимость. Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

49653

2 x 0,14

4,1

11,2

32,0

26

49654

3 x 0,14

4,3

14,1

35,0

26

49655

4 x 0,14

4,5

15,5

40,0

26

49656

5 x 0,14

4,8

18,3

45,0

26

49657

7 x 0,14

5,7

27,8

66,0

26

49658

10 x 0,14

6,7

39,3

86,0

26

49659

12 x 0,14

6,9

42,1

94,0

26

49660

14 x 0,14

7,1

45,3

102,0

26

49661

18 x 0,14

7,8

54,1

118,0

26

49662

24 x 0,14

9,0

66,3

149,0

26

49663

25 x 0,14

9,1

68,4

156,0

26

49664

2 x 0,25

4,6

14,9

38,0

24

49665

3 x 0,25

4,8

18,8

44,0

24

49666

4 x 0,25

5,3

21,3

51,0

24

49667

5 x 0,25

5,7

31,0

68,0

24

49668

7 x 0,25

6,7

39,6

82,0

24

49669

10 x 0,25

8,2

53,9

110,0

24

49670

12 x 0,25

8,4

59,1

124,0

24

49671

14 x 0,25

8,7

64,2

135,0

24

49672

18 x 0,25

9,5

78,4

160,0

24

49673

24 x 0,25

11,0

89,9

202,0

24

49674

25 x 0,25

11,1

101,0

211,0

24

49675

2 x 0,34

5,0

18,1

45,0

22

49676

3 x 0,34

5,4

28,7

60,0

22

49677

4 x 0,34

6,2

35,7

76,0

22

49678

5 x 0,34

6,7

39,1

82,0

22

49679

7 x 0,34

7,6

52,7

110,0

22

49680

10 x 0,34

9,2

67,4

148,0

22

49681

12 x 0,34

9,4

76,4

166,0

22

49682

14 x 0,34

10,0

85,5

185,0

22

49683

18 x 0,34

10,9

99,7

216,0

22

49684

24 x 0,34

12,6

147,1

300,0

22

49685

25 x 0,34

12,8

155,0

313,0

22
