JZ-500 гибкий, с цифровой маркировкой жил, с разметкой метража

DataSheet:

гибкий, с цифровой маркировкой жил, с разметкой метража

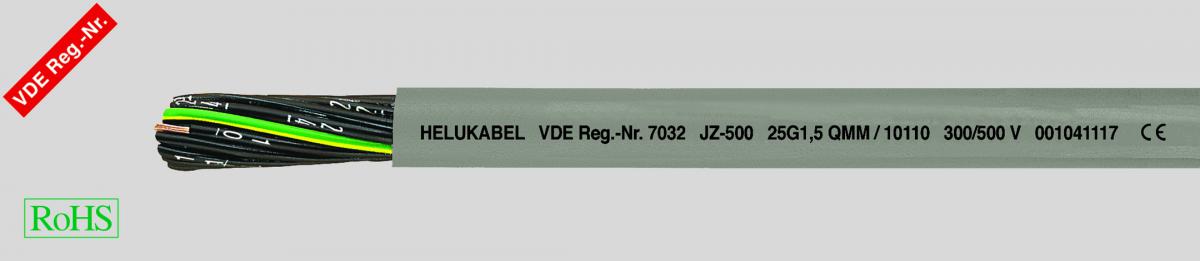

JZ-500, гибкий, с цифровой маркировкой жил, с разметкой метража

Кабель со специальной PVC-оболочкой

В соответствии с DIN VDE 0281, 0293, 0295

Температурный диапазон
подвижно от -15 °C1) до +80 °C
стационарно от -40°C до +80°C

Номинальное напряжение U0/U 300/500 В

Тестовое напряжение 4000 В

Напряжение пробоя мин. 8000 В

Сопротивление изоляции мин. 20 МОм x км

Минимальный радиус изгиба
подвижно 7,5x ø кабеля
стационарно 4x ø кабеля

Устойчивость к излучениям
до 80x106 сДж/кг (до 80 Мрад) 1)

Испытан при низких температурах на изгиб, ударную нагрузку, растяжение в соответствии с VDE 0473 часть 811-1-4, EN 60811-1-4

  • Медные тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Изоляция жил – специальный PVC-материал Z 7225 Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293 (также доступны другие цвета) Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции Желто-зеленая жила заземления во внешнем слое (для 3 жил и более) Жилы скручены с оптимальным шагом Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0281 ч. 1 и HD 21.1 Цвет оболочки – серый (RAL 7001) С разметкой метража
  • В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тест B)
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия

G = с желто-зеленой жилой заземления
x = без желто-зеленой жилы заземления (OZ)

По желанию заказчика допускается производство любой длины кабеля с возможностью выбора цвета жилы (RAL 9005) и варианта цифровой маркировки

Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе

Аналоги с экраном:
F-CY-JZ,
F-CY-OZ (LiY-CY),
Y-CY-JB,
Y-CY-JZ

Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, системах кондиционирования воздуха и в сталелитейном производстве. Применяются в сухих и влажных помещениях, не предназначены для прокладки на открытом воздухе. PVC-оболочка гарантирует повышенную гибкость кабеля для оптимального и быстрого монтажа.


CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

10001

2 x 0,5

4,9

9,6

40,0

20

10002

3 G 0,5

5,2

14,4

46,0

20

10003

3 x 0,5

5,2

14,4

46,0

20

10004

4 G 0,5

5,6

19,0

56,0

20

10005

4 x 0,5

5,6

19,0

56,0

20

10006

5 G 0,5

6,3

24,0

65,0

20

10007

5 x 0,5

6,3

24,0

65,0

20

10008

6 G 0,5

6,9

29,0

75,0

20

10009

7 G 0,5

6,9

33,6

80,0

20

10010

7 x 0,5

6,9

33,6

80,0

20

10011

8 G 0,5

7,4

38,0

97,0

20

10172

8 x 0,5

7,4

38,0

97,0

20

10012

10 G 0,5

8,3

48,0

116,0

20

10013

12 G 0,5

8,8

58,0

135,0

20

10014

12 x 0,5

8,8

58,0

135,0

20

10015

14 G 0,5

9,7

67,0

150,0

20

10183

16 G 0,5

10,2

76,0

175,0

20

10016

18 G 0,5

11,0

86,0

196,0

20

10017

20 G 0,5

11,5

96,0

215,0

20

10018

21 G 0,5

11,5

101,0

240,0

20

10019

25 G 0,5

12,9

120,0

270,0

20

10020

30 G 0,5

13,8

144,0

310,0

20

10021

32 G 0,5

14,3

154,0

323,0

20

10022

34 G 0,5

14,9

163,0

362,0

20

10023

40 G 0,5

15,6

192,0

434,0

20

10024

42 G 0,5

16,1

202,0

449,0

20

10025

50 G 0,5

17,9

240,0

513,0

20

10169

52 G 0,5

17,9

252,0

534,0

20

10026

61 G 0,5

19,0

293,0

625,0

20

10027

65 G 0,5

19,7

312,0

682,0

20

10028

80 G 0,5

21,8

384,0

780,0

20

10029

100 G 0,5

24,3

480,0

980,0

20

10030

2 x 0,75

5,3

14,4

46,0

18

10031

3 G 0,75

5,6

21,6

54,0

18

10032

3 x 0,75

5,6

21,6

54,0

18

10033

4 G 0,75

6,3

28,8

66,0

18

10034

4 x 0,75

6,3

29,0

66,0

18

10035

5 G 0,75

6,9

36,0

80,0

18

10036

5 x 0,75

6,9

36,0

80,0

18

10037

6 G 0,75

7,5

43,0

99,0

18

10177

6 x 0,75

7,5

43,0

99,0

18

10038

7 G 0,75

7,5

50,0

110,0

18

10039

7 x 0,75

7,5

50,0

110,0

18

10040

8 G 0,75

8,2

58,0

130,0

18

10173

8 x 0,75

8,2

58,0

130,0

18

10041

9 G 0,75

8,8

65,0

153,0

18

10042

10 G 0,75

9,2

72,0

162,0

18

10043

12 G 0,75

9,8

86,0

179,0

18

10044

12 x 0,75

9,8

86,0

179,0

18

10045

14 G 0,75

10,6

101,0

214,0

18

10046

15 G 0,75

11,4

108,0

218,0

18

10047

18 G 0,75

12,2

130,0

257,0

18

10533

19 G 0,75

12,7

137,0

264,0

18

10048

20 G 0,75

12,7

144,0

286,0

18

10049

21 G 0,75

12,7

151,0

320,0

18

10050

25 G 0,75

14,3

180,0

365,0

18

10534

27 G 0,75

15,2

195,0

382,0

18

10051

32 G 0,75

15,9

230,0

455,0

18

10052

34 G 0,75

16,7

245,0

510,0

18

10182

37 G 0,75

17,2

266,0

537,0

18

10053

40 G 0,75

17,2

288,0

595,0

18

10054

41 G 0,75

18,0

296,0

607,0

18

10055

42 G 0,75

18,0

302,0

612,0

18

10056

50 G 0,75

19,8

360,0

735,0

18

10057

61 G 0,75

21,2

439,0

845,0

18

10178

65 G 0,75

21,7

468,0

895,0

18

10058

80 G 0,75

24,3

576,0

1070,0

18

10059

100 G 0,75

27,0

720,0

1322,0

18

10060

2 x 1

5,6

19,2

60,0

17

10061

3 G 1

5,9

29,0

72,0

17

10062

3 x 1

5,9

29,0

72,0

17

10063

4 G 1

6,6

38,4

86,0

17

10064

4 x 1

6,6

38,4

86,0

17

10065

5 G 1

7,3

48,0

104,0

17

10066

5 x 1

7,3

48,0

104,0

17

10067

6 G 1

8,1

58,0

125,0

17

10068

7 G 1

8,1

67,0

141,0

17

10069

7 x 1

8,1

67,0

141,0

17

10070

8 G 1

8,7

77,0

175,0

17

10071

9 G 1

9,8

86,0

200,0

17

10180

10 G 1

9,8

96,0

217,0

17

10170

10 x 1

9,8

96,0

217,0

17

10072

12 G 1

10,4

115,0

230,0

17

10073

12 x 1

10,4

115,0

230,0

17

10074

14 G 1

11,4

134,0

271,0

17

10075

16 G 1

12,3

154,0

300,0

17

10076

18 G 1

12,9

173,0

343,0

17

10174

18 x 1

12,9

173,0

343,0

17

10197

19 G 1

13,0

182,0

355,0

17

10077

20 G 1

13,7

192,0

375,0

17

10184

20 x 1

13,7

192,0

375,0

17

10179

21 G 1

13,7

205,0

420,0

17

10175

24 G 1

14,7

230,0

440,0

17

10078

25 G 1

15,4

240,0

485,0

17

10176

25 x 1

15,4

240,0

485,0

17

10196

26 G 1

15,6

252,0

500,0

17

10198

27 G 1

15,8

259,0

534,0

17

10168

30 x 1

16,4

308,0

550,0

17

10079

34 G 1

17,9

326,0

650,0

17

10080

36 G 1

17,9

346,0

668,0

17

10199

37 G 1

18,4

355,0

701,0

17

10081

40 G 1

18,5

384,0

755,0

17

10167

40 x 1

18,5

384,0

755,0

17

10082

41 G 1

19,4

394,0

770,0

17

10083

42 G 1

19,4

403,0

810,0

17

10084

50 G 1

21,2

480,0

936,0

17

10085

56 G 1

21,9

538,0

920,0

17

10086

61 G 1

22,5

586,0

1100,0

17

10087

65 G 1

23,5

628,0

1180,0

17

10088

80 G 1

26,0

768,0

1294,0

17

10089

100 G 1

29,2

960,0

1644,0

17

10090

2 x 1,5

6,4

29,0

70,0

16

10091

3 G 1,5

6,8

43,0

90,0

16

10092

3 x 1,5

6,8

43,0

90,0

16

10093

4 G 1,5

7,4

58,0

109,0

16

10094

4 x 1,5

7,4

58,0

109,0

16

10095

5 G 1,5

8,3

72,0

131,0

16

10096

5 x 1,5

8,3

72,0

131,0

16

10097

6 G 1,5

9,2

86,0

157,0

16

10098

7 G 1,5

9,2

101,0

184,0

16

10099

7 x 1,5

9,2

101,0

184,0

16

10100

8 G 1,5

9,9

115,0

216,0

16

10101

9 G 1,5

10,9

129,0

259,0

16

10181

10 G 1,5

10,9

144,0

275,0

16

10102

11 G 1,5

12,0

158,0

300,0

16

10103

12 G 1,5

12,0

173,0

309,0

16

10104

12 x 1,5

12,0

173,0

309,0

16

10105

14 G 1,5

13,0

202,0

345,0

16

10106

16 G 1,5

13,9

230,0

386,0

16

10107

18 G 1,5

14,6

259,0

440,0

16

10185

19 G 1,5

15,2

279,0

445,0

16

10108

20 G 1,5

15,5

288,0

490,0

16

10109

21 G 1,5

15,5

302,0

555,0

16

10110

25 G 1,5

17,4

360,0

620,0

16

10535

27 G 1,5

19,0

389,0

670,0

16

10111

32 G 1,5

19,5

461,0

790,0

16

10112

34 G 1,5

20,2

490,0

830,0

16

10536

37 G 1,5

20,2

533,0

892,0

16

10113

41 G 1,5

21,8

591,0

996,0

16

10114

42 G 1,5

21,8

605,0

1007,0

16

10115

50 G 1,5

24,2

720,0

1250,0

16

10116

56 G 1,5

24,9

806,0

1332,0

16

10117

61 G 1,5

25,8

878,0

1440,0

16

10187

65 G 1,5

26,7

936,0

1602,0

16

10118

80 G 1,5

29,8

1152,0

1871,0

16

10119

100 G 1,5

33,2

1440,0

2353,0

16

10120

2 x 2,5

7,8

48,0

112,0

14

10121

3 G 2,5

8,3

72,0

148,0

14

10122

3 x 2,5

8,3

72,0

148,0

14

10123

4 G 2,5

9,2

96,0

178,0

14

10124

4 x 2,5

9,2

96,0

178,0

14

10125

5 G 2,5

10,1

120,0

221,0

14

10126

5 x 2,5

10,1

120,0

221,0

14

10127

7 G 2,5

11,2

168,0

306,0

14

10128

7 x 2,5

11,2

168,0

306,0

14

10129

8 G 2,5

12,3

192,0

363,0

14

10130

12 G 2,5

14,8

288,0

498,0

14

10131

14 G 2,5

16,0

336,0

569,0

14

10132

18 G 2,5

18,2

432,0

764,0

14

10133

21 G 2,5

19,1

504,0

914,0

14

10134

25 G 2,5

21,6

600,0

1044,0

14

10135

34 G 2,5

25,0

816,0

1470,0

14

10136

42 G 2,5

27,2

1008,0

1790,0

14

10137

50 G 2,5

30,0

1200,0

2095,0

14

10138

61 G 2,5

32,0

1464,0

2750,0

14

10139

100 G 2,5

41,4

2400,0

4450,0

14

10140

2 x 4

9,3

77,0

195,0

12

10141

3 G 4

9,8

115,0

230,0

12

10142

4 G 4

11,0

154,0

295,0

12

10143

5 G 4

12,3

192,0

361,0

12

10144

7 G 4

13,6

269,0

458,0

12

10145

8 G 4

14,6

307,0

590,0

12

10146

12 G 4

17,8

461,0

790,0

12

10147

3 G 6

11,9

173,0

355,0

10

10148

4 G 6

13,0

230,0

424,0

10

10149

5 G 6

14,5

288,0

525,0

10

10150

7 G 6

16,2

403,0

625,0

10

10151

3 G 10

14,8

288,0

540,0

8

10152

4 G 10

16,4

384,0

701,0

8

10153

5 G 10

18,3

480,0

858,0

8

10154

7 G 10

20,2

672,0

1106,0

8

10190

3 G 16

18,2

461,0

827,0

6

10155

4 G 16

20,0

614,0

1035,0

6

10156

5 G 16

22,6

768,0

1259,0

6

10157

7 G 16

24,8

1075,0

1780,0

6

10191

3 G 25

22,2

720,0

1186,0

4

10158

4 G 25

24,9

960,0

1582,0

4

10159

5 G 25

27,7

1200,0

1999,0

4

10160

7 G 25

30,6

1680,0

2825,0

4

10192

3 G 35

25,6

1008,0

1585,0

2

10161

4 G 35

28,4

1344,0

2105,0

2

10162

5 G 35

31,7

1680,0

2633,0

2

10193

3 G 50

30,9

1440,0

2550,0

1

10163

4 G 50

34,2

1920,0

2940,0

1

10188

5 G 50

38,3

2400,0

2936,0

1

10194

3 G 70

36,5

2016,0

3180,0

2/0

10164

4 G 70

40,3

2688,0

4090,0

2/0

10189

5 G 70

45,3

3360,0

5443,0

2/0

10195

3 G 95

41,1

2736,0

4680,0

3/0

10165

4 G 95

45,8

3648,0

5540,0

3/0

10333

5 G 95

52,7

4560,0

6931,0

3/0

10166

4 G 120

51,4

4608,0

7000,0

4/0

13139

4 G 150

58,5

5760,0

8340,0

300 kcmil

13140

4 G 185

61,1

7104,0

9904,0

350 kcmil
