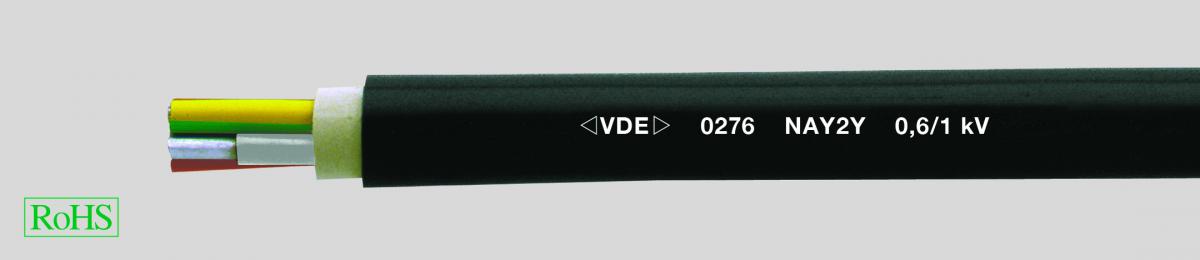

NAY2Y Кабель для прокладки в земле 0,6/1 кВ, с PE-оболочкой

DataSheet:

  • Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502
  • Температурный диапазон
  • подвижно от -5 °C до +50 °C
  • стационарно от -40 °C до +70 °C
  • Допустимая рабочая температура проводника +70 °C
  • Допустимая температура при коротком замыкании  (время короткого замыкания 5 сек.) +160°C
  • Номинальное напряжение U0/U 0,6/1 кВ
  • Испытательное напряжение 4 кВ
  • Макс. допустимое растягивающее усилие для проводника = 30 Н/мм²
  • Минимальный радиус изгиба 12хØ кабеля
  • Алюминиевый проводник в соответствии с DIN VDE 0295 кл. 1, однопроволочный, BS 6360 кл. 1, IEC 60228 кл.1
  • Изоляция жил из PVC
  • Цвета жил: желто-зеленый, коричневый, черный, серый
  • 0293-308, 0276 часть 603 или HD 186
  • Концентрический повив жил
  • Общая обмотка жил
  • Внешняя PE-оболочка
  • Цвет оболочки - чёрный
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Предельно допустимое напряжение
  • Цепи постоянного тока 1,8 кВ
  • Системы переменного тока
  • - однофазные цепи
  •   оба внешних провода изолированы 1,4 В
  • - однофазные системы
  •    один внешний провод заземлён 0,7 кВ
  • Цепь трёхфазного тока 1,2 кВ
  • re = круглый однопроволочный прводник
  • se = секторированный однопроволочный проводник
  • Силовой кабель для прокладки в земле, в воде, на открытом воздухе, внутри помещений, в бетоне и кабель-каналах. Благодаря PE-оболочке возможно применение в тяжелых условиях эксплуатации.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

Außen-Ø

ca. mm

Alu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 0,-

Standardlänge

Preis

EUR / 100m

Cu 0,-

Schnittlänge

31129

4 x 25

re

26,0

290,0

970,0

1322,00

1428,00

31139

4 x 35

re

28,0

406,0

1145,0

1503,00

1624,00

31149

4 x 50

se

30,0

580,0

1184,0

1676,00

1811,00

31159

4 x 70

se

33,0

812,0

1578,0

2031,00

2194,00

31169

4 x 95

se

38,0

1102,0

2186,0

2396,00

2588,00

31179

4 x 120

se

42,0

1382,0

2501,0

4080,00

4407,00

31189

4 x 150

se

45,0

1740,0

3180,0

4890,00

5282,00

31199

4 x 185

se

51,0

2146,0

3807,0

5707,00

6164,00

31209

4 x 240

se

55,0

2784,0

4996,0

6849,00

7397,00
