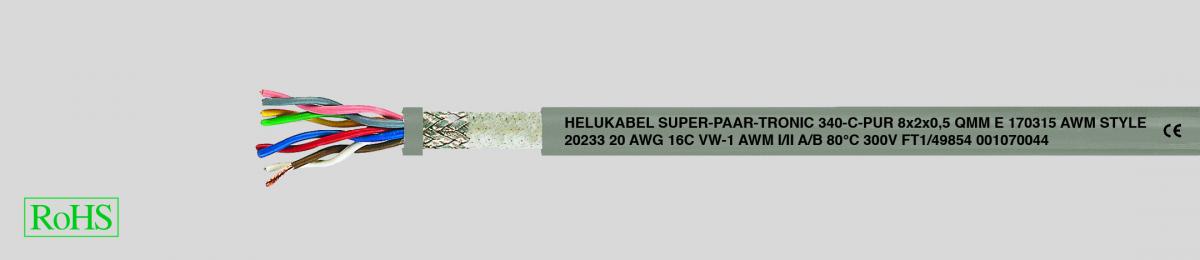

SUPER-PAAR-TRONIC 340-C-PUR, кабель для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража

  • Специальный кабель для буксируемых цепей, жилы скручены попарно
  • Температурный диапазон
  • подвижно от -30°C до +80°C
  • стационарно от -40°C до +80°C
  • Номинальное напряжение 300 В
  • Испытательное напряжение
  • жила/ жила 1500 В
  • жила/ экран 1000 В
  • Сопротивление изоляции мин. 100 МОм x км
  • Емкость
  • жила/ жила прибл. 60 нф/км
  • Минимальный радиус изгиба
  • для длительных изгибов 0,25 мм²
  • подвижно 7,5xØ кабеля
  • стационарно 4xØ кабеля
  • 0,5-1,0 мм²
  • подвижно 10хØ кабеля
  • стационарно 5xØ кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
  • Изоляция жил PP
  • Маркировка жил в соответствии с DIN 47100
  • Повивная скрутка пар с оптимальными шагами без перекручивания
  • Обмотка поверх внешнего повива
  • Экран из медной оплётки, лужёный, покрытие 85%
  • Обмотка из флиса
  • Внешняя TMPU-оболочка из цельного полиуретана в соответствии с DIN VDE 0207-363-10-2 /DIN EN 50363-10-2, согласно станд. UL 1581 табл. 50.227
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Не распространяющий горение в соответствии с DIN VDE 0482-332-1-2,
  • DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
  • Маслостойкость в соответствии с DIN VDE 0473-811-404/DIN EN 60811-404
  • Безгалогеновый
  • Устойчив к воздействию атмосферных явлений, озона и УФ-лучей
  • Химически устойчив к растворителям, кислотам, щелочам и гидравлическим жидкостям
  • Преимущества
  • Высокая стойкость к механическим нагрузкам
  • Высокая стойкость к переменным изгибам
  • Высокая прочность на разрыв, стойкость к истиранию и ударопрочность даже при низких температурах
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Данные специальные кабели с парной скруткой и общим экраном для буксируемых цепей можно применять даже там, где внешнее воздействие высоких частот создаёт помехи в импульсной передаче. Используются для длительных изгибающих напряжений в станках и инструментах, в робототехнике и многосменном производстве. Это разработанный по новейшим технологиям кабель передачи данных высокой гибкости с прочной на разрез внешней PUR-оболочкой с низкой адгезионностью, которая гарантирует оптимальный срок службы и очень высокую экономичность. Этот кабель, соответствующий двум стандартам, применяется преимущественно в экспортном машиностроении в металлообрабатывающих станках, поточных линиях и на производстве промышленного оборудования. Гарантирует длительное использование в рамках многосменной эксплуатации при высоких напряжениях при изгибе.
  • ЭМС = электромагнитная совместимость
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во пар x
кол-во жил x
номинальное
сечение, мм²

AWG-номер

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км





49830

1 x 2 x 0,25

24

4,8

14,0

26,0



49831

2 x 2 x 0,25

24

6,7

32,0

61,0



49832

3 x 2 x 0,25

24

7,1

38,4

70,0



49833

4 x 2 x 0,25

24

7,6

43,2

82,0



49834

5 x 2 x 0,25

24

8,3

51,5

99,0



49835

6 x 2 x 0,25

24

9,0

71,8

126,0



49836

8 x 2 x 0,25

24

10,5

74,4

147,0



49837

10 x 2 x 0,25

24

11,9

90,0

179,0



49838

14 x 2 x 0,25

24

12,7

111,2

210,0



49839

1 x 2 x 0,34

22

5,1

20,0

35,0



49840

2 x 2 x 0,34

22

7,2

41,0

80,0



49841

3 x 2 x 0,34

22

7,6

52,2

100,0



49842

4 x 2 x 0,34

22

8,3

59,1

118,0



49843

5 x 2 x 0,34

22

9,0

67,0

134,0



49844

6 x 2 x 0,34

22

9,9

86,4

162,0



49845

8 x 2 x 0,34

22

11,9

107,5

214,0



49846

10 x 2 x 0,34

22

13,9

131,0

270,0



49847

14 x 2 x 0,34

22

14,1

150,0

304,0



49848

1 x 2 x 0,5

20

5,8

22,5

47,0



49849

2 x 2 x 0,5

20

8,4

53,0

100,0



49850

3 x 2 x 0,5

20

9,0

72,8

131,0



49851

4 x 2 x 0,5

20

10,0

75,6

149,0



49852

5 x 2 x 0,5

20

11,0

85,7

169,0



49853

6 x 2 x 0,5

20

11,8

103,0

181,0



49854

8 x 2 x 0,5

20

14,2

148,4

274,0



49855

10 x 2 x 0,5

20

16,5

180,0

332,0



49856

14 x 2 x 0,5

20

16,9

218,3

390,0



49857

1 x 2 x 0,75

19

6,2

35,2

56,0



49858

2 x 2 x 0,75

19

9,2

61,4

102,0



49859

3 x 2 x 0,75

19

9,8

87,1

144,0



49860

4 x 2 x 0,75

19

11,2

95,2

160,0



49861

5 x 2 x 0,75

19

12,2

115,0

193,0



49862

6 x 2 x 0,75

19

13,2

137,1

216,0



49863

8 x 2 x 0,75

19

15,6

184,4

327,0



49864

10 x 2 x 0,75

19

18,4

259,8

451,0



49865

14 x 2 x 0,75

19

18,9

318,4

521,0



49866

1 x 2 x 1

18

6,7

42,0

64,0



49867

2 x 2 x 1

18

10,0

73,0

120,0



49868

3 x 2 x 1

18

10,8

93,6

160,0



49869

4 x 2 x 1

18

11,7

117,8

184,0



49870

5 x 2 x 1

18

13,2

139,0

217,0
