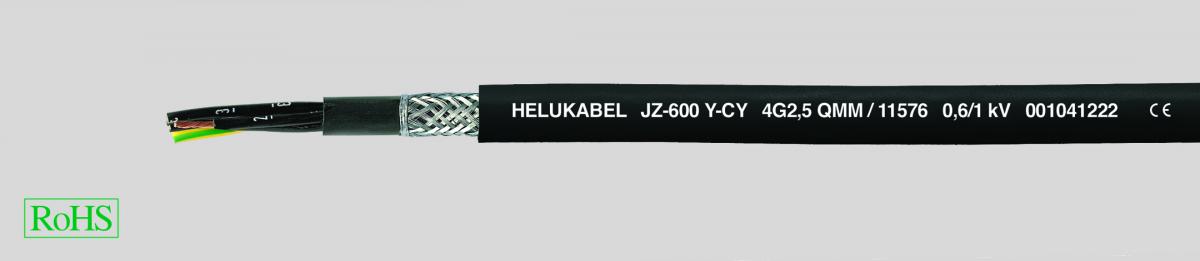

JZ-600-Y-CY, гибкий, с цифровой маркировкой жил, с разметкой метража, 0,6/1 кВ, экранированный, ЭМС

DataSheet:

  • На основании с DIN VDE 0262/12.95 и DIN VDE 0285-525-2-51/DIN EN 50525-2-51
  • Температурный диапазон
  • подвижно от -15 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Номинальное напряжение U0/U 0,6/1 кВ
  • Испытательное напряжение 4000 В
  • Напряжение пробоя мин. 8000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Токовая нагрузка
  • в соответствии с DIN VDE 0298 ч. 4
  • Минимальный радиус изгиба
  • подвижно 10x Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Сопротивление связи макс. 250 Ом/км
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 класс 5, BS 6360 кл. 5 или IEC 60228 класс 5
  • Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
  • Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
  • Повивная скрутка жил с оптимальным шагом, адаптированная внутренняя PVC-оболочка позволяет выдерживать повышенную механическую нагрузку
  • Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %
  • Внешняя оболочка – специальный PVC-материал, тип TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
  • Цвет оболочки – черный (RAL 9005)
  • С разметкой метража
  • В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Устойчив к ультрафиолетовому излучению
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OZ)
  • Другие размеры – по запросу
  • Аналоги без экрана:
  • JZ-600
  • Применяются как измерительные и контрольные кабели в станках, конвейерах, производственных линиях, сиcтемах отопления и кондиционирования воздуха и в сталелитейном производстве. Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий. Применяются в сухих и влажных помещениях, а также на открытом воздухе (стационарная прокладка). Не предназначены для прокладки непосредственно в земле или воде. Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции. Внешняя оболочка – специальный PVC-материал черного цвета; устойчив к УФ-излучению. Благодаря расширенному диапазону номинального напряжения и высокой стойкости к УФ-излучению этот кабель находит применение, прежде всего, в южноевропейских, арабских, азиатских странах и государствах восточного блока. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов.
  • ЭМС = электромагнитная совместимость
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

прибл. мм

Масса меди

кг / км

Вес

прибл. кг / км

AWG-№

11464

2 x 0,5

8,5

41,0

115,0

20

11465

3 G 0,5

8,8

45,0

127,0

20

11466

4 G 0,5

9,4

54,0

149,0

20

11467

5 G 0,5

10,2

66,0

169,0

20

11469

7 G 0,5

10,8

79,0

230,0

20

11472

12 G 0,5

14,3

137,0

386,0

20

11475

18 G 0,5

16,4

156,0

428,0

20

11478

25 G 0,5

19,3

250,0

693,0

20

11489

2 x 0,75

8,8

46,0

128,0

19

11490

3 G 0,75

9,1

57,0

143,0

19

11491

4 G 0,75

9,9

63,0

164,0

19

11492

5 G 0,75

10,6

76,0

198,0

19

11494

7 G 0,75

11,5

100,0

232,0

19

11498

12 G 0,75

15,0

175,0

360,0

19

11501

18 G 0,75

17,2

240,0

562,0

19

11504

25 G 0,75

20,6

306,0

729,0

19

11516

2 x 1

9,2

54,0

146,0

18

11517

3 G 1

9,8

64,0

165,0

18

11518

4 G 1

10,4

76,0

204,0

18

11519

5 G 1

11,4

89,0

224,0

18

11521

7 G 1

12,3

114,0

379,0

18

11525

12 G 1

15,9

186,0

430,0

18

11528

18 G 1

18,2

284,0

636,0

18

11532

25 G 1

22,0

387,0

837,0

18

11546

2 x 1,5

10,4

64,0

175,0

16

11547

3 G 1,5

10,8

82,0

213,0

16

11548

4 G 1,5

11,5

99,0

247,0

16

11549

5 G 1,5

13,0

123,0

300,0

16

11551

7 G 1,5

14,2

148,0

364,0

16

11556

12 G 1,5

18,4

274,0

668,0

16

11559

18 G 1,5

21,3

386,0

844,0

16

11563

25 G 1,5

25,4

531,0

1356,0

16

11574

2 x 2,5

11,8

110,0

241,0

14

11575

3 G 2,5

12,8

148,0

266,0

14

11576

4 G 2,5

13,8

169,0

351,0

14

11577

5 G 2,5

15,0

220,0

434,0

14

11578

7 G 2,5

16,3

284,0

517,0

14

11580

12 G 2,5

21,6

470,0

862,0

14

11582

18 G 2,5

25,2

572,0

1236,0

14

11584

25 G 2,5

30,0

740,0

1659,0

14

11590

2 x 4

13,6

124,0

306,0

12

11591

3 G 4

14,6

178,0

444,0

12

11592

4 G 4

15,7

234,0

489,0

12

11593

5 G 4

17,2

284,0

623,0

12

11594

7 G 4

18,9

321,0

775,0

12

11596

12 G 4

24,5

581,0

1244,0

12

11597

2 x 6

14,9

176,0

433,0

10

11598

3 G 6

15,9

245,0

572,0

10

11599

4 G 6

17,4

316,0

673,0

10

11600

5 G 6

19,2

442,0

841,0

10

11601

7 G 6

20,9

530,0

1078,0

10

11602

2 x 10

18,6

260,0

640,0

8

11603

3 G 10

19,8

367,0

820,0

8

11604

4 G 10

21,5

549,0

979,0

8

11605

5 G 10

23,5

604,0

1207,0

8

11606

7 G 10

25,6

820,0

2210,0

8

11607

2 x 16

21,8

491,0

1150,0

6

11608

3 G 16

23,4

653,0

1395,0

6

11609

4 G 16

25,7

807,0

1426,0

6

11610

5 G 16

28,5

940,0

2720,0

6

11611

7 G 16

31,4

1345,0

3213,0

6

11612

3 G 25

28,2

920,0

1810,0

4

11613

4 G 25

31,3

1169,0

2261,0

4

11614

5 G 25

34,5

1420,0

2773,0

4

11615

7 G 25

37,8

1921,0

4980,0

4

11616

3 G 35

31,2

1250,0

2400,0

2

11617

4 G 35

34,5

1680,0

2973,0

2

11618

5 G 35

38,0

2020,0

3548,0

2

11619

3 G 50

36,5

1887,0

3120,0

1

11620

4 G 50

40,5

2370,0

3873,0

1

11621

5 G 50

45,2

2880,0

4634,0

1

11622

3 G 70

41,8

2516,0

4220,0

2/0

11623

4 G 70

46,0

3257,0

5546,0

2/0

11624

5 G 70

50,4

4032,0

6410,0

2/0

11625

3 G 95

46,8

3086,0

5240,0

3/0

11626

4 G 95

51,3

4060,0

6538,0

3/0

11627

5 G 95

56,1

5244,0

7812,0

3/0

11628

3 G 120

51,8

4176,0

7210,0

4/0

11629

4 G 120

56,3

5231,0

7994,0

4/0

13137

4 G 150

64,4

7760,0

10305,0

300 kcmil

13147

4 G 185

69,5

8104,0

12154,0

350 kcmil
