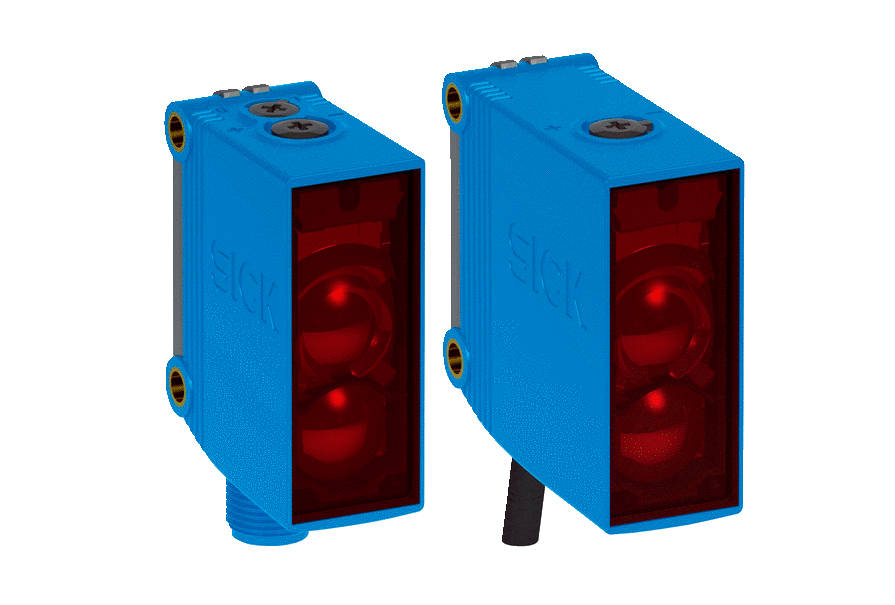

G10 серия

Надежное обнаружение и быстрая установка — в датчиках G10 всё продумано до деталей

Серия G10 отличается максимальной производительностью и удобной установкой даже при небольшом пространстве для монтажа. Портфолио серии G10 включает исполнения датчиков различных по принципу работы, типу питания и выходным сигналам. Неизменным остается одно — датчики G10 надежно обнаруживают любой объект даже в сложных условиях, таких как запыленность или оптические помехи, что позволяет применять их в различных отраслях. Запатентованная монтажная система Q-Lock сокращает время, необходимое для установки датчиков на монтажной штанге и их настройки до нескольких секунд, что делает ее особенно удобной для применения в логистике. Таким образом, применение датчиков серии G10 позволяет легко и быстро произвести ввод в эксплуатацию и обеспечить надежную и экономичную работу оборудования.

  • Расстояние срабатывания: до 1 200 мм для датчиков с подавлением заднего фона, до 15 м для датчиков с отражением от рефлектора с отражателем PL80A
  • Светодиод с технологией PinPoint с ярким и прецизионным световым пятном
  • Компактный корпус
  • Источники питания: 10…30 В пост. тока (DC) или 24…240 В перем./пост.тока (AC/DC). Выходные сигналы: PNP, NPN или релейный
  • Прочный корпус датчика с монтажными отверстиями, усиленными металлическими втулками для крепежных винтов
  • Монтажная система Q-Lock позволяет производить установку датчиков за несколько секунд
Размеры (Ш x В x Г)

20 mm x 50 mm x 39 mm

20 mm x 50 mm x 51,5 mm

Дистанция работы, макс.

20 mm ... 950 mm 1)

20 mm ... 1.200 mm 1)

20 mm ... 1.700 mm 1)

20 mm ... 780 mm 2)

20 mm ... 1.600 mm 1)

20 mm ... 1.300 mm 1)

20 mm ... 2.000 mm 1)

0,08 m ... 15 m 3)

0,08 m ... 12 m 4)

0,08 m ... 12,5 m 4)

0,15 m ... 17 m 3)

0,15 m ... 12,5 m 4)

0,15 m ... 12 m 3)

0,15 m ... 10 m 4)

0,15 m ... 5 m 5)

0,1 m ... 8 m 3)

0,1 m ... 6,4 m 4)

0 m ... 40 m

0 m ... 80 m

ИСТОЧНИК ИЗЛУЧЕНИЯ Светодиод PinPoint / Светодиод
Вид излучения Видимый красный свет / Инфракрасный свет
Тип защиты IP67
Материал корпуса Пластик ABS/PMMA
Настройка

Потенциометр, 5 оборотов

Фиксированный

Потенциометр, 270°

Отсутствует

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Объект с коэффициентом диффузного отражения 90 % (соответствует стандартному белому согласно DIN 5033).
  • 3) Отражатель PL80A.
  • 4) Отражатель P250.
  • 5) Отражающая пленка REF-IRF-56.

Примеры сценариев применения

  • Регулирование петель: измерение провисания
  • Обнаружение шин на конвейерной линии
  • Распознавание шин на транспортерной ленте
  • Определение нулевой позиции челночного транспортера для поддонов
  • Позиционирование контейнеров для мелких деталей
  • Контроль наличия в точках подачи и передачи
  • Контроль выступания для грузозахватных приспособлений
  • Контроль погрузочной высоты на грузозахватном приспособлении
  • Контроль занятости стола на грузозахватном приспособлении
  • Контроль высоты на ленточном транспортере
  • Контроль сбрасывания
  • Контроль дверей, ворот и окон
  • Контроль шлагбаумов в зонах въезда
  • Открытие турникета на выходе из таможенного поста
  • Большая дистанция работы датчиков серии G10 обеспечивает высокий функциональный резерв
  • Эффективная установка: с помощью датчиков G10 и монтажной системы Q-Lock вы сэкономите драгоценное время на установку и ввод в эксплуатацию датчиков и оборудования
  • Серия предназначена для всех случаев промышленного и коммерческого применения
  • Возможность подключения к источникам питания постоянного тока (DC) или к источникам постоянного/переменного тока (AC/DC ) еще более расширяют возможности применения датчиков серии G10
  • Высокая надежность, прочность и устойчивость к оптическим помехам, пыли, загрязнениям и механической нагрузке
  • Легкость установки датчиков на оборудовании также обеспечивается благодаря большому количеству доступных комплектующих изделий: монтажным аксессуарам, соединительным проводам и отражателям
