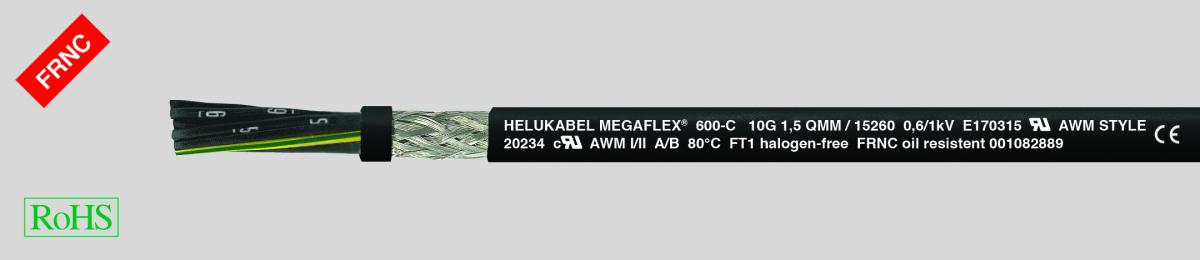

MEGAFLEX® 600-C безгалогеновый, самозатухающий, маслостойкий, UV-устойчивый, гибкий, с разметкой метража

DataSheet:

  • Гибкий безгалогеновый кабель управления в соответствии с UL-станд. 20234, UL-станд. 758
  • Температурный диапазон
  • подвижно от -30°C до +80°C
  • стационарно от -40°C до +80°C
  • Номинальное напряжение
  • U0/U 600/1000 В
  • Испытательное напряжение 4000 В
  • Минимальный радиус изгиба
  • подвижно 10х Ø кабеля
  • стационарно 4x Ø кабеля
  • Гибкость
  • Испытание на переменный изгиб в соответствии с DIN VDE 0473-396 / DIN EN 50396
  • Сопротивление связи макс. 250 Ом/км
  • Жилы из тонких медных проволок в соответствии
  • с DIN VDE 0295 кл. 5,
  • BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил из специального безгалогенового полимера
  • Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Разделительная плёнка
  • Экранирующая оплётка из лужёных медных проводов, покрытие пр. 85%
  • Внешняя оболочка из специального безгалогенового полимера
  • Цвет оболочки – чёрный (RAL 9005)
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • С разметкой метража
  • Безгалогеновый
  • Не распространяющий горение
  • Стойкий к маслам и жирам
  • Стойкий к атмосферным воздействиям и УФ-лучам
  • Гибкий, стойкий к истиранию и износу
  • Озоностойкий
  • Годен для переработки
  • Испытания
  • Испытание на огнестойкость в соответствии с VDE 0482-332-3/BS 4066 часть 3/
  • DIN EN 60332-3/IEC 60332-3-24 (ранее DIN VDE 0472 раздел 804,
  • тип испытания C)
  • Cамозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN/IEC 60332-1 (ранее DIN VDE 0472, раздел 804,
  • тип испытания B)
  • Коррозионная активность газов сгорания при горении в соответствии с NF X 10-702
  • Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
  • Плотность дыма в соответствии с DIN VDE 0482 часть 1034-1+2, DIN EN 61034-1+2 / IEC 61034-1+2, BS 7622 часть 1+2 (ранее DIN VDE 0472 часть 816).
  • Маслостойкий в соответствии с DIN VDE 0473-811-404/DIN EN 60811-404
  • Стойкий к гидролизу в соответствии
  • с DIN EN 61234-1
  • Озоностойкий в соответствии
  • с DIN VDE 0473-811-403/DIN EN 60811-403
  • G = с желто-зеленой жилой заземления
  • Аналоги без экрана:
  • MEGAFLEX® 600
  • Подходит для стационарной и гибкой прокладки в условиях постоянных движений без принудительно растягивающих усилий, при тяжёлых механических нагрузках.
  • Используется в качестве измерительного кабеля, кабеля контроля и управления в металлообрабатывающих станках, транспортёрах и конвейерах, поточных линиях, на производстве промышленного оборудования, на металлургических и сталеплавильных заводах. Подходит для применения в ветрогенераторах, в системах обработки данных, общественных зданиях (напр., аэропортах и вокзалах), где в случае пожара необходимо предотвратить материальный ущерб и ущерб здоровью людей.
  • ЭМС = электромагнитная совместимость
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

15217

2 x 0,5

6,9

35,0

46,0

20

15218

3 G 0,5

7,3

42,0

56,0

20

15219

3 x 0,5

7,3

42,0

56,0

20

15220

4 G 0,5

8,1

47,0

62,0

20

15221

4 x 0,5

8,1

47,0

62,0

20

15222

5 G 0,5

8,7

56,0

75,0

20

15223

5 x 0,5

8,7

56,0

75,0

20

15224

7 G 0,5

10,3

69,0

98,0

20

15225

10 G 0,5

12,1

94,0

135,0

20

15226

12 G 0,5

12,7

108,0

158,0

20

15227

18 G 0,5

14,9

145,0

216,0

20

15228

20 G 0,5

15,8

172,0

240,0

20

15229

25 G 0,5

17,7

240,0

315,0

20

15230

2 x 0,75

7,3

40,0

60,0

18

15231

3 G 0,75

7,7

52,0

68,0

18

15232

3 x 0,75

7,7

52,0

68,0

18

15233

4 G 0,75

8,5

60,0

78,0

18

15234

4 x 0,75

8,5

60,0

78,0

18

15235

5 G 0,75

9,3

71,0

95,0

18

15236

5 x 0,75

9,3

71,0

95,0

18

15237

7 G 0,75

10,7

91,0

130,0

18

15238

7 x 0,75

10,7

91,0

130,0

18

15239

12 G 0,75

13,1

142,0

203,0

18

15240

18 G 0,75

16,2

212,0

290,0

18

15241

20 G 0,75

17,2

238,0

320,0

18

15242

25 G 0,75

19,5

281,0

413,0

18

15243

2 x 1

8,0

50,0

66,0

17

15244

3 G 1

8,6

60,0

80,0

17

15245

3 x 1

8,6

60,0

80,0

17

15247

4 G 1

9,4

71,0

100,0

17

15246

4 G 1

9,4

71,0

100,0

17

15248

5 G 1

10,4

88,0

130,0

17

15249

10 G 1

14,9

150,0

232,0

17

15250

12 G 1

14,5

184,0

260,0

17

15251

18 G 1

17,9

260,0

382,0

17

15252

20 G 1

19,0

317,0

440,0

17

15253

25 G 1

21,7

349,0

540,0

17

15254

2 x 1,5

9,0

63,0

88,0

16

15255

3 G 1,5

9,7

80,0

100,0

16

15256

3 x 1,5

9,7

80,0

100,0

16

15257

4 G 1,5

10,5

97,0

125,0

16

15258

5 G 1,5

11,6

119,0

158,0

16

15259

7 G 1,5

13,9

147,0

210,0

16

15260

10 G 1,5

16,7

193,0

315,0

16

15261

12 G 1,5

17,2

267,0

340,0

16

15262

18 G 1,5

20,5

374,0

480,0

16

15263

20 G 1,5

21,7

396,0

545,0

16

15264

25 G 1,5

24,7

526,0

702,0

16

15265

2 x 2,5

10,2

96,0

132,0

14

15266

3 G 2,5

10,7

144,0

168,0

14

15267

4 G 2,5

11,9

148,0

195,0

14

15268

5 x 2,5

13,2

181,0

256,0

14

15269

7 G 2,5

15,8

255,0

345,0

14

15270

10 G 2,5

17,0

340,0

482,0

14

15271

12 G 2,5

19,2

441,0

572,0

14

15272

3 G 4

13,1

174,0

251,0

12

15273

4 G 4

14,6

230,0

305,0

12

15274

5 G 4

16,1

273,0

388,0

12

15275

7 G 4

17,6

316,0

504,0

12

15276

3 G 6

14,9

240,0

351,0

10

15277

4 G 6

16,4

305,0

464,0

10

15278

5 G 6

18,1

439,0

546,0

10

15279

7 G 6

20,1

505,0

670,0

10

15280

3 G 10

16,6

350,0

574,0

8

15281

4 G 10

18,1

535,0

785,0

8

15282

5 G 10

20,6

592,0

914,0

8

15283

7 G 10

22,6

810,0

1308,0

8
