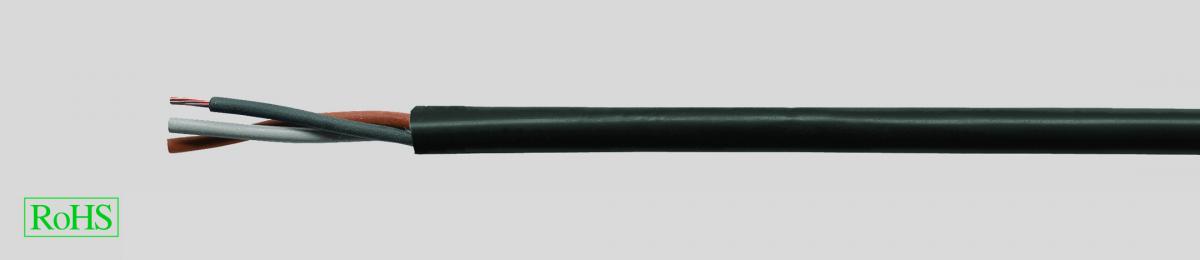

Судовой силовой кабель MPRX, 0,6/1кВ в соответствии с IEC 60092-353, безгалогеновый

DataSheet:

  • В соответствии с IEC 60092-353
  • Рабочая температура проводника макс. +85°C
  • Температура монтажа мин. -10°C
  • Номинальное напряжение U0/U 0,6/1 кВ
  • Минимальный радиус изгиба 4x Ø кабеля
  • Медные многопроволочные проводники в соответствии с DIN VDE 0295 кл. 2, BS 6360 кл. 2, IEC 60228 кл. 2
  • Изоляция жил из сшитого полиэтилена
  • Повивная скрутка жил с оптимальным шагом
  • Полиолефиновая внешняя оболочка
  • Цвет оболочки - чёрный
  • Цветовой код
  • 1-жильный: чёрный
  • 2-жильный: коричневая/ синяя
  • 3-жильный: коричневая/ чёрная/ серая
  • 4-жильный: синяя/ коричневая/ чёрная/ серая
  • 5-24-жильный: чёрная с
  • цифровой маркировкой, изнутри наружу
  • начиная с 1
  • Сертификаты
  • Germanischer Lloyd
  • Судового регистра Ллойда (Великобритания)
  • Американского бюро судоходства
  • Классификационного общества Det Norske Veritas
  • Бюро Веритас
  • Российского морского регистра судоходства
  • и Итальянского судового Регистра
  • Испытания
  • Тест на огнестойкость IEC 60332-3 CAT. A, IEEE 45-18.13
  • Плотность дыма в соответствии с IEC 61034
  • Безгалогеновый в соответствии с IEC 60754-1
  • Коррозионная активность газов при горении в соответствии с IEC 60754-2
  • Не распространяющий горение в соответствии с положениями SOLAS (согласно IEC 60332-3 категория A и IEEE 45-18.13)
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Используется для стационарной прокладки на морских судах и в портах, в помещениях, находящихся под самой верхней металлической палубой. Особенно подходит для прокладки на пассажирских судах.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

59654

1 x 4

27,5

38,0

70,0

12

59655

1 x 6

7,0

58,0

95,0

10

59656

1 x 10

8,0

96,0

140,0

8

59657

1 x 16

9,0

154,0

200,0

6

59658

1 x 25

10,0

240,0

320,0

4

59659

1 x 35

12,5

336,0

420,0

2

59660

1 x 50

14,5

480,0

560,0

1

59661

1 x 70

18,0

672,0

780,0

2/0

59662

1 x 95

8,0

912,0

1030,0

3/0

59663

1 x 120

9,0

1152,0

1290,0

4/0

59664

1 x 150

10,0

1440,0

1590,0

300 kcmil

59665

1 x 185

11,0

1776,0

1960,0

350 kcmil

59666

1 x 240

13,0

2304,0

2560,0

500 kcmil

59667

1 x 300

15,5

2880,0

3200,0

600 kcmil

59668

2 x 1,5

19,0

29,0

80,0

16

59669

2 x 2,5

20,5

48,0

105,0

14

59670

2 x 4

24,0

77,0

145,0

12

59671

2 x 6

26,5

115,0

190,0

10

59672

2 x 10

30,5

192,0

290,0

8

59673

2 x 16

33,5

307,0

430,0

6

59674

2 x 25

8,5

480,0

680,0

4

59675

3 x 1,5

10,0

43,0

100,0

16

59676

3 x 2,5

11,0

72,0

140,0

14

59677

3 x 4

12,0

115,0

190,0

12

59678

3 x 6

14,5

173,0

260,0

10

59679

3 x 10

17,0

288,0

410,0

8

59680

3 x 16

21,0

461,0

600,0

6

59681

3 x 25

23,0

720,0

970,0

4

59682

3 x 35

27,0

1008,0

1290,0

2

59683

3 x 50

31,0

1440,0

1720,0

1

59684

3 x 70

35,5

2016,0

2450,0

2/0

59685

3 x 95

9,5

2736,0

3305,0

3/0

59686

3 x 120

10,5

3456,0

4140,0

4/0

59687

4 x 1,5

10,5

58,0

130,0

16

59688

4 x 2,5

13,5

96,0

180,0

14

59689

4 x 4

14,0

154,0

245,0

12

59690

4 x 6

14,5

230,0

345,0

10

59691

4 x 10

16,5

384,0

535,0

8

59692

4 x 16

16,5

614,0

795,0

6

59693

4 x 25

19,5

960,0

1300,0

4

59694

4 x 35

23,9

1344,0

1725,0

2

59695

4 x 50

27,8

1920,0

2310,0

1

59696

4 x 70

32,9

2688,0

3275,0

2/0

59697

4 x 95

36,1

3648,0

4445,0

3/0

59698

5 x 1,5

10,1

72,0

165,0

16

59699

5 x 2,5

11,2

120,0

225,0

14

59700

7 x 1,5

11,0

101,0

205,0

16

59701

10 x 1,5

14,1

144,0

290,0

16

59702

12 x 1,5

14,7

173,0

330,0

16

59703

14 x 1,5

15,5

202,0

375,0

16

59704

16 x 1,5

16,3

230,0

440,0

16

59705

19 x 1,5

17,4

274,0

500,0

16

59706

24 x 1,5

20,5

346,0

630,0

16
