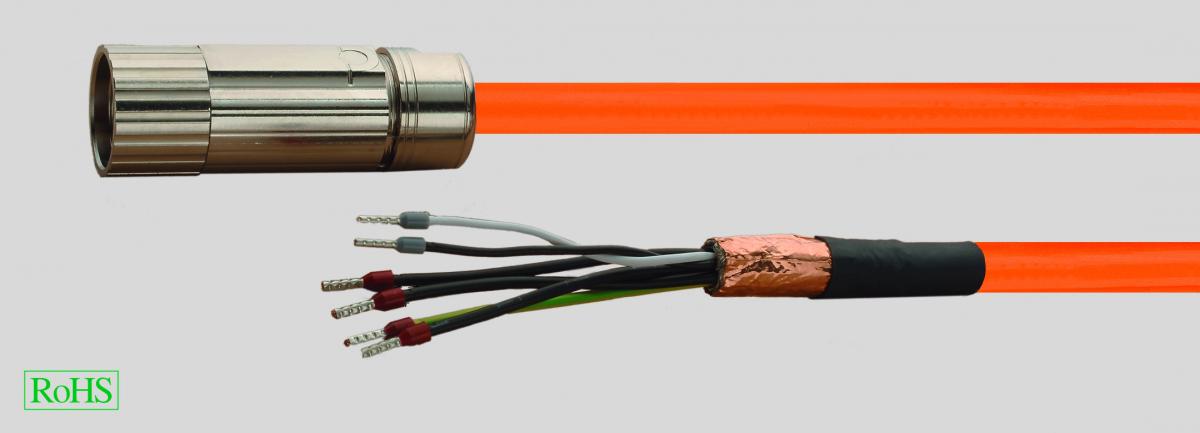

Сервокабели, для стационарной прокладки ( тип Globaldrive), в собранном виде

DataSheet:

  • Температурный диапазон
  • подвижно от -20°C до +70°C
  • стационарно от -20 °C до +80 °C
  • Радиус изгиба
  • подвижно 18 x Ø кабеля
  • стационарно 9 x Ø кабеля
  • Макс. ускорение 5 м/с2
  • Циклы изгибов
  • 50 000 при ≥ 18x Ø кабеля
  • Номинальное напряжение U0/U 0,6/1 кВ
  • Испытательное напряжение 4 кВ
  • Сопротивление изоляции ≥ 500 МОм x км
  • Силовые жилы
  • Медные проводники
  • Высококачественная PP-изоляция жил
  • Обозначение жил 1,2,3
  • Жила заземления желто-зеленая
  • Сигнальные жилы
  • Медные проводники
  • Изоляция жил высококачественный PP-материал
  • Обозначение жил
  • черный, белый
  • Экранирование полиэфирная пленка, покрытая алюминием
  • оплетка из луженой медной проволоки
  • Общий экран из луженой медной оплетки
  • Покрытие пр. 80%
  • Внешняя оболочка – PVC-материал
  • Цвет оболочки оранжевый (RAL 2003)
  • Следует соблюдать указания изготовителей двигателей и контроллеров по максимально допустимым длинам кабеля.
  • Этот высококачественный готовый кабель применяется для неподвижного подключения двигателей. Специальная внешняя PVC-оболочка позволяет применять кабель во многих отраслях, например, в машино- и приборостроении.
  • Доступная по цене альтернатива, предназначенная для буксируемых цепей, соответствует всем требованиям производителей сервоприводов.  Кабели в собранном виде можно выполнить любой длины и с индивидуальными изменениями по требованию заказчика.



Обозначение
производителя

Обозначение
Helukabel

Helukabel

Арт.№



EWLMxxxGM-015C

Motorleitung GM 015

660334



EWLMxxxGM-015C

Motorleitung GM 015

660482



EWLMxxxGM-040

Motorleitung GM 040

660350



-

Motorleitung GM 060

660731



EWLMxxxGM-100

Motorleitung GM 100

660738



EWLMxxxGM-040I

Motorleitung GM 040I

660762



-

Motorleitung GM 060I

660763



EWLMxxxGM-100I

Motorleitung GM 100I

660764
