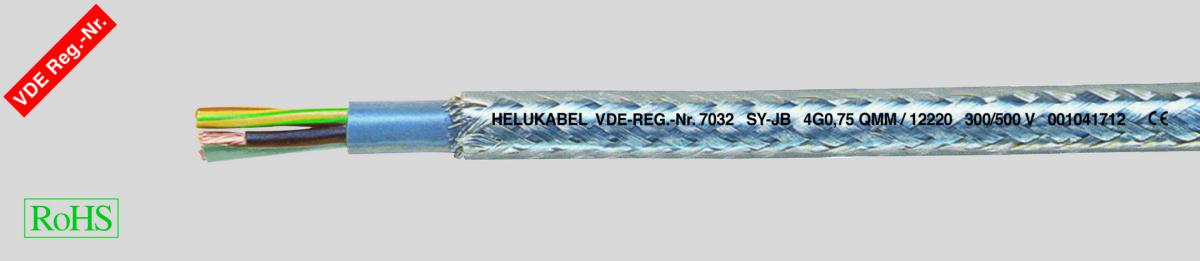

SY-JB - гибкий, с цветовой маркировкой жил, с оплеткой из стальной проволоки, с разметкой метража

DataSheet:

  • Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/ /DIN EN 50525-2-51
  • Температурный диапазон
  • подвижно от -15 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Номинальное напряжение
  • U0/U 300/500 В до 2,5 мм²
  • U0/U 450/750 В от 4 мм²
  • Испытательное напряжение 4000 В
  • Напряжение пробоя мин. 8000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба
  • подвижно 20x Ø кабеля
  • стационарно 6x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил – специальный PVC-материал Z 7225
  • Цвет жил – по цветовому коду JB/OB
  • Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
  • Повивная скрутка жил с оптимальным шагом
  • Внутренняя оболочка – специальный PVC-материал
  • Защитная оплетка из оцинкованной стальной проволоки
  • Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
  • Оболочка прозрачная
  • С разметкой метража
  • В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тест B)
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OB)
  • При колич. жил до 5 и сечении проводника до 2,5 мм² – с рег. ном. VDE
  • Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.
  • Аналоги с экраном:
  • SY-JZ
  • Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве измерительных и контрольных кабелей в станках, приборостроении, на электростанциях и в информационной технике. Применяются в сухих помещениях, кабель не предназначен для прокладки на открытом воздухе. За счет плотной оплетки кабель оптимально защищен от механических повреждений. Оцинковка оплетки предотвращает коррозию и гарантирует повышенную пригодность оплетки для пайки.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

12200

2 x 0,5

7,3

9,6

80,0

20

12201

3 G 0,5

7,6

14,4

92,0

20

12202

4 G 0,5

8,2

19,2

102,0

20

12203

5 G 0,5

8,9

24,0

119,0

20

12204

7 G 0,5

9,5

33,6

157,0

20

12205

10 G 0,5

11,1

48,0

205,0

20

12206

12 G 0,5

11,8

58,0

218,0

20

12218

2 x 0,75

7,9

14,4

98,0

18

12219

3 G 0,75

8,2

21,6

103,0

18

12220

4 G 0,75

8,7

28,8

122,0

18

12221

5 G 0,75

9,5

36,0

142,0

18

12312

6 G 0,75

10,1

43,2

180,0

18

12222

7 G 0,75

10,3

50,0

185,0

18

12223

9 G 0,75

11,8

65,0

249,0

18

12313

10 G 0,75

11,8

72,0

252,0

18

12224

12 G 0,75

12,8

86,0

292,0

18

12234

2 x 1

8,2

19,2

112,0

17

12235

3 G 1

8,5

28,8

132,0

17

12236

4 G 1

9,2

38,4

143,0

17

12237

5 G 1

9,9

48,0

166,0

17

12238

6 G 1

10,5

58,0

220,0

17

12239

7 G 1

10,7

67,0

227,0

17

12240

8 G 1

11,3

77,0

277,0

17

12241

9 G 1

12,6

86,0

295,0

17

12242

12 G 1

13,4

115,0

340,0

17

12256

2 x 1,5

8,8

29,0

129,0

16

12257

3 G 1,5

9,4

43,0

149,0

16

12258

4 G 1,5

10,0

58,0

185,0

16

12259

5 G 1,5

10,9

72,0

205,0

16

12260

6 G 1,5

11,8

87,0

255,0

16

12261

7 G 1,5

11,8

101,0

285,0

16

12262

8 G 1,5

12,7

115,0

340,0

16

12263

9 G 1,5

13,9

130,0

347,0

16

12264

10 G 1,5

13,9

144,0

418,0

16

12265

11 G 1,5

15,0

158,0

430,0

16

12266

12 G 1,5

15,0

173,0

444,0

16

12277

2 x 2,5

10,2

48,0

185,0

14

12278

3 G 2,5

10,9

72,0

248,0

14

12279

4 G 2,5

11,6

96,0

290,0

14

12280

5 G 2,5

12,9

120,0

347,0

14

12281

7 G 2,5

14,2

168,0

420,0

14

12282

12 G 2,5

17,7

288,0

660,0

14

12291

2 x 4

13,5

77,0

330,0

12

12318

3 G 4

14,3

115,0

375,0

12

12292

4 G 4

15,4

154,0

428,0

12

12293

5 G 4

16,9

192,0

504,0

12

12294

7 G 4

16,4

269,0

640,0

12

12295

3 G 6

15,5

173,0

543,0

10

12296

4 G 6

16,9

230,0

571,0

10

12297

5 G 6

18,6

288,0

671,0

10

12298

7 G 6

20,6

403,0

845,0

10

12319

3 G 10

19,1

288,0

735,0

8

12299

4 G 10

21,1

384,0

943,0

8

12300

5 G 10

23,3

480,0

1065,0

8

12301

7 G 10

25,4

672,0

1551,0

8

12320

3 G 16

23,1

461,0

1080,0

6

12302

4 G 16

25,5

614,0

1360,0

6

12303

5 G 16

28,2

768,0

1740,0

6

12304

7 G 16

31,0

1075,0

2166,0

6

12321

3 G 25

28,4

720,0

1630,0

4

12305

4 G 25

31,2

960,0

2020,0

4

12306

5 G 25

34,5

1200,0

2465,0

4

12322

3 G 35

30,9

1008,0

1932,0

2

12307

4 G 35

34,0

1344,0

2570,0

2

12308

5 G 35

37,7

1680,0

3185,0

2

12323

3 G 50

37,0

1440,0

2679,0

1

12309

4 G 50

40,6

1920,0

3513,0

1

12314

5 G 50

45,2

2400,0

4248,0

1

12324

3 G 70

42,3

2016,0

2790,0

2/0

12310

4 G 70

46,3

2688,0

4810,0

2/0

12315

5 G 70

50,7

3360,0

5880,0

2/0

12325

3 G 95

47,1

2736,0

4870,0

3/0

12311

4 G 95

51,3

3648,0

6360,0

3/0

12316

5 G 95

56,3

4560,0

8071,0

3/0

12326

3 G 120

51,8

3456,0

6230,0

4/0

12317

4 G 120

56,4

4608,0

8170,0

4/0

12328

4 G 150

64,2

5760,0

9970,0

300 kcmil
