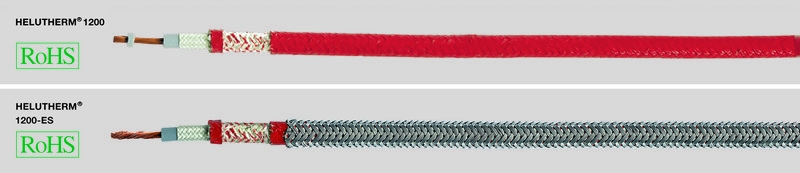

HELUTHERM 1200-ES halogen-free / high-grade steel braiding

  • Специальная термостойкая изоляция жил
  • Температурный диапазон от -170°C до +1000°C
  • Температура применения от +800°C до +1100°C (кратковременно +1400°C)
  • Номинальное напряжение 500 В
  • Испытательное напряжение 2000 В
  • Минимальный радиус изгиба 15x Ø кабеля
  • HELUTHERM® 1200
  • Многопроволочные проводники из никеля (ASTM B 355)
  • Двойная изоляция из стеклоткани, пропитанная силиконом
  • Оплётка из специальных минеральных волокон с силиконовой пропиткой
  • HELUTHERM® 1200-ES
  • Структура аналогична вышеописанной
  • Дополнительная оплётка из высококачественной стали,
  • покрытие прибл. 80%
  • Не содержит асбеста и кадмия
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • HELUTHERM® 1200
  • Этот кабель применяется в условиях высоких температур на контактах и окружающей среды, напр., в металлургических, сталепрокатных заводах, в сталелитейном производстве, на предприятиях по производству керамики, на стекольных и цементных заводах, в строительстве печей и электростанций, а также при подключении резисторов электрических отопительных приборов, печей и станков для деформации термопласта. Обладает хорошими свойствами в условиях влажности и химических воздействий.
  • HELUTHERM® 1200-ES
  • Дополнительная прочная оплётка из высококачественной стали защищает кабель от воздействия агрессивной среды и механических нагрузок. Благодаря такой оплётке кабель долго сохраняет и свой внешний вид. Экранирующая оплётка используется также для заземления.
  • CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.




Арт.№

Кол-во жил x
номинальное
сечение, мм²

Структура
проводника

Внешний Ø

пр. мм

Продольное
сопротивление
при 20 °C
Ом / км

Макс. допустимая
нагрузочная
способность
по току

при +700°C (A)

Вес никеля

кг / км

Вес

пр. кг / км

AWG-номер

50635

1 x 0,5

7 x 0,3

3,6

175

2

4,8

26,0

20

50636

1 x 0,75

11 x 0,3

3,8

115

3

7,2

34,0

18

50637

1 x 1

14 x 0,3

4,2

88

4

9,6

42,0

17

50638

1 x 1,5

21 x 0,3

4,7

59

5

14,4

53,0

16

50639

1 x 2,5

35 x 0,3

5,0

35

7

24,0

64,0

14

50640

1 x 4

56 x 0,3

6,0

22

9

38,0

87,0

12

50641

1 x 6

84 x 0,3

7,5

14,6

12

58,0

120,0

10

50642

1 x 10

140 x 0,3

9,7

8,8

14

96,0

218,0

8

50643

1 x 16

228 x 0,3

10,9

5,5

20

154,0

314,0

6

50644

1 x 25

354 x 0,3

12,9

3,5

24

240,0

453,0

4

50645

1 x 35

495 x 0,3

15,7

2,5

40

336,0

593,0

2

50646

1 x 50

707 x 0,3

16,7

1,5

48

480,0

760,0

1
