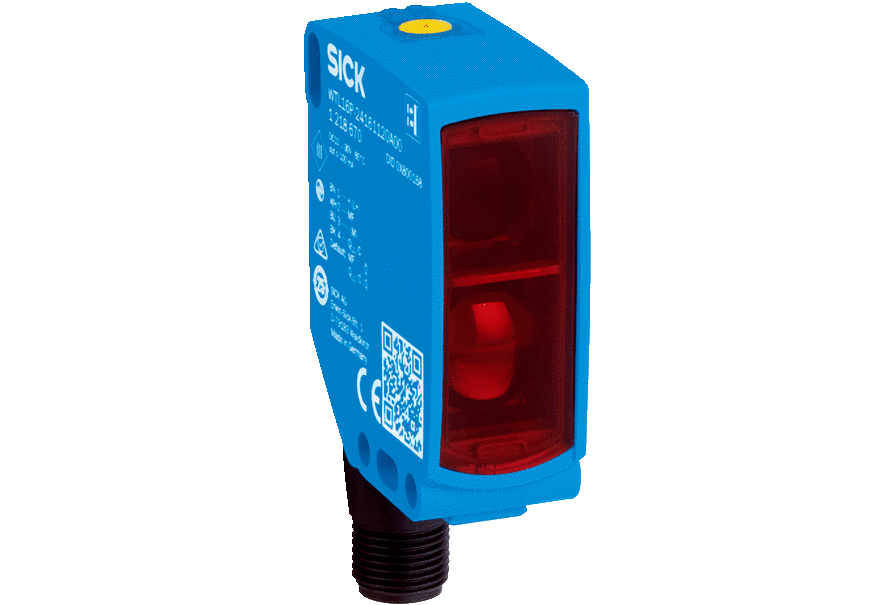

W16 СЕРИЯ

Высший пилотаж в обнаружении объектов

Для надежного обнаружения объектов система W16 оснащена новыми технологиями TwinEye, LineSpot, ClearSens и OptoFilter. Она может быстро и удобно настраиваться с помощью новой концепции управления и индикации. Так каждый датчик системы W16 Smart Sensor может параметрироваться через промышленный коммуникационный интерфейс IO-Link и дополнительно обеспечивает диагностические функции и решает интеллектуальные задачи. Тем самым, она открывает себе путь в направлении Индустрия 4.0. В качестве источника света в распоряжении имеются точечные светодиоды с хорошо видимым красным светом и инфракрасные светодиоды. Долговечная лазерная надпись обеспечивает уверенную идентификацию устройств в течение долгого времени. Благодаря очень прочному корпусу VISTAL® и предупредительному техническому обслуживанию система W16 обеспечивает очень высокую надежность и предотвращает незапланированные простои оборудования.

Краткий обзор
  • Технологии: ClearSens, LineSpot и TwinEye с OptoFilter
  • BluePilot: оптическая помощь при выверке, настройка расстояния срабатывания через поворотно-нажимной элемент с оптической индикацией расстояния через интерфейс IO-Link
  • Точечный светодиод: передающий светодиод, обладающий интенсивным красным светом
  • Smart Sensor: обнаружение с расширенными возможностями, интерфейс IO-Link, диагностика, интеллектуальные задачи



Обзор технических данных

Размеры (Ш x В x Г) 20 mm x 55,7 mm x 42 mm
Дистанция работы, макс.

10 mm ... 1.000 mm 1)

10 mm ... 500 mm 1)

10 mm ... 1.500 mm 1)

10 mm ... 750 mm 1)

0 m ... 10 m 2)

0 m ... 5 m 3)

0 m ... 45 m

ИСТОЧНИК ИЗЛУЧЕНИЯ Светодиод PinPoint / Светодиод
Вид излучения Видимый красный свет / Инфракрасный свет
Тип защиты

IP66 (согласно EN 60529)

IP67 (согласно EN 60529)

IP69 (согласно EN 60529) 4)

Материал корпуса Пластик VISTAL®
  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Отражатель PL80A.
  • 3) Отражатель P250F.
  • 4) Заменяет IP69K согласно ISO 20653: 2013-03.

Примеры сценариев применения

  •

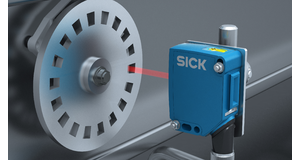

  • Измерение скорости транспортировки и определение наличия объектов на круглом делительном столе
  • Подсчёт продуктов на входе
  • Измерение уровня заполнения в накопителе картонных коробок
  • Контроль наличия коробки перед выравниванием
  • Определение пустого места
  • Контроль выступания
  • Простая и быстрая выверка датчиков с помощью BluePilot

Благодаря инновационному BluePilot датчики семейства W16 можно запустить в эксплуатацию в течение нескольких секунд. Синий светодиодный дисплей даёт Вам прямую обратную связь по оптимальному расположению датчика и отражателя, а также передатчика и приёмника. В оптических выключателях датчик может быстро и точно настраиваться через нажимной поворотный механизм, при этом отпадает необходимость в занимающей много времени точной юстировке чисто поворотных элементов.
Кроме того, если качество обнаружения объектов изменяется, например, из-за загрязнения и вибрации, BluePilot немедленно сообщает об этом: неисправности выявляются на самой ранней стадии, еще задолго до того, как дело доходит до остановки производства.

  • Благодаря новой концепции управления BluePilot Вы сэкономите ценное время при вводе в эксплуатацию, а раннее предупреждение о неисправностях предотвращает простои производства.
  • Высокая прочность в использовании

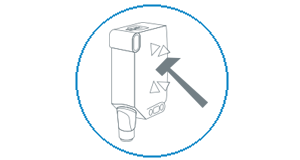

Датчики семейства продуктов W16 чрезвычайно надёжны в использовании.При загрязнениях оптики на датчике или отражателе, и после очистки, датчики автоматически регулируют свои пороги переключения благодаря AutoAdapt и, таким образом, всегда сохраняют обзор. При помощи OptoFilter датчики видят то, что они должны видеть: они невосприимчивы к светодиодному освещению, отражениям от отражающих жилетов и влияний деполяризующих объектов. Датчики также противостоят многим химическим, тепловым и механическим воздействиям окружающей среды благодаря их сверхпрочному корпусу VISTAL.

Благодаря OptoFilter датчики обладают высоким уровнем невосприимчивости к постороннему свету.

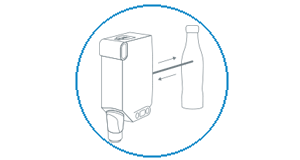

При загрязнениях датчики W16 автоматически регулируют свои пороги переключения.

Сверхпрочный корпус VISTAL позволяет датчикам выдерживать экстремальные нагрузки.

  • Надёжная конструкция обеспечивает высокую эксплуатационную готовность оборудования и сокращает время простоев.

  • Интеллектуальные датчики для эффективной коммуникации оборудования

Интеллектуальные датчики выдают необходимые входные сигналы для любого звена автоматизированного процесса. Они поддерживают динамические, оптимизированные в реальном времени и самоорганизующиеся промышленные процессы. Интеллектуальные датчики Smart Sensors W16 отслеживая реальную ситуацию, генерируют, принимают и передают данные и информацию, которые выходят за рамки традиционных сигналов переключения или измеренных параметров процесса.

  • От исходного сигнала датчика до информации по индивидуальному заказу

Основная логика: логические связи с триггерными датчиками и задержками сигналов переключения свободно настраиваются



Измерение времени и устранение дребезга с помощью интеллектуальных задач измерение времени и устранение дребезга



W16 с интеллектуальной задачей Счётчик и устранение дребезга подсчитывает и оценивает сигналы обнаружения

  • Коммуникация и эффективная обработка данных обеспечивают более компактные структуры и преимущества в экономии в Вашем процессе.

Наименование

Артикул

Наличие

Цена

WTB16I-34161120A00 Фотоэлектрические датчики

1218819

По запросу

По запросу

WTB16I-1H161120A00 Фотоэлектрические датчики

1218818

По запросу

По запросу

WTB16I-24161120A00 Фотоэлектрические датчики

1218669

По запросу

По запросу

WTL16P-24161120A00 Фотоэлектрические датчики

1218670

По запросу

По запросу

WTL16P-34161120A00 Фотоэлектрические датчики

1218945

По запросу

По запросу

WTL16P-1H161120A00 Фотоэлектрические датчики

1218946

По запросу

По запросу

WTS16P-1H161120A00 Фотоэлектрические датчики

1218944

По запросу

По запросу

WLA16P-24162100A00 Фотоэлектрические датчики

1218660

По запросу

По запросу

WTS16P-34161120A00 Фотоэлектрические датчики

1218943

По запросу

По запросу

WSE16P-1H162100A00 Фотоэлектрические датчики

1088331

По запросу

По запросу

WSE16I-1H162100A00 Фотоэлектрические датчики

1088328

По запросу

По запросу

WSE16I-24162100A00 Фотоэлектрические датчики

1088326

По запросу

По запросу

WSE16I-34162100A00 Фотоэлектрические датчики

1088327

По запросу

По запросу

WLG16P-34162120A00 Фотоэлектрические датчики

1218947

По запросу

По запросу

WLG16P-1H162120A00 Фотоэлектрические датчики

1218948

По запросу

По запросу

WLA16P-34162100A00 Фотоэлектрические датчики

1218815

По запросу

По запросу

WLA16P-1H162100A00 Фотоэлектрические датчики

1218826

По запросу

По запросу

WLG16P-24162120A00 Фотоэлектрические датчики

1218661

По запросу

По запросу

WSE16P-24162100A00 Фотоэлектрические датчики

1088329

По запросу

По запросу

WSE16P-34162100A00 Фотоэлектрические датчики

1088330

По запросу

По запросу

WTB16P-24161120A00 Фотоэлектрические датчики

1218626

По запросу

По запросу

WTB16P-1H161120A00 Фотоэлектрические датчики

1218816

По запросу

По запросу

WTB16P-34161120A00 Фотоэлектрические датчики

1218817

По запросу

По запросу

WTB16P-34161220A00 Фотоэлектрические датчики

1218821

По запросу

По запросу

WTB16P-1H161220A00 Фотоэлектрические датчики

1218820

По запросу

По запросу

WTB16P-24161220A00 Фотоэлектрические датчики

1218698

По запросу

По запросу

WLG16P-2416H120A71 Фотоэлектрические датчики

1220929

По запросу

По запросу
