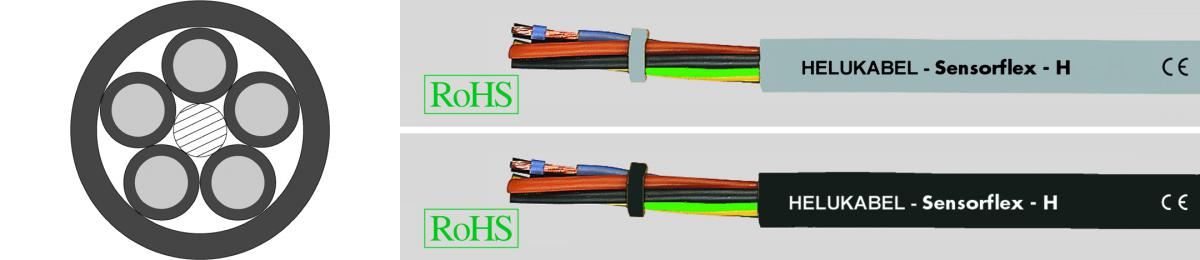

SENSORFLEX-H - Sensor-Aktor-Leitungen, halogenfrei, hochflexible Schleppkettenleitung, PUR, Mantel EVA +125°C

DataSheet:

  • Температурный диапазон
  • подвижно от -30 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Рабочее пиковое напряжение
  • до 0,25 мм² 350 В
  • от 0,34 мм² 500 В
  • Тестовое переменное напряжение (50 Гц)
  • до 0,25 мм² 1200 В
  • от 0,34 мм² 2000 В
  • Минимальный радиус изгиба
  • SENSORFLEX®-H (Li12Y11Y)
  • пр. 5x Ø кабеля
  • SENSORFLEX®-H (Li9Y11Y)
  • пр. 7,5x Ø кабеля
  • Sensorflex-H (Li4G4G)
  • пр. 15x Ø кабеля
  • SENSORFLEX®-H (Li12Y11Y)
  • Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6
  • Изоляция жил TPE
  • цвета жил см. таблицу ниже
  • PUR-оболочка
  • Цвет оболочки см. таблицу ниже
  • SENSORFLEX®-H (Li9Y11Y)
  • Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6
  • Изоляция жил PP
  • Цвета жил см. таблицу ниже
  • PUR-оболочка
  • Цвет оболочки см. таблицу ниже
  • Низкий коэффициентом трения, предельная устойчивость к истиранию, гидролизу и микробам
  • Особо гибкий кабель для буксируемых цепей
  • Для децентрализованной техники подключения и управления.
  • Эти кабели используются для систем с разъемами подключения датчиков и исполнительных механизмов. В сочетании со смонтированными штекерами и блоками “исполнительный механизм – датчик” они являются важным соединительным звеном между периферией и ПЛК в производстве. Таким образом, смонтированные кабели во всех отраслях перерабатывающей промышленности обеспечивают снижение затрат в автоматизации. Там, где раньше много времени занимало кабельное подключение распределительных шкафов и машинного оборудования, теперь за счет технологии Fieldbus стал возможен перенос интерфейсов периферии из распределительного шкафа к машинам и установкам.
  • Перенос точек входов/выходов на периферию системы позволяет значительно сократить затраты на подключение.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Артикул №

Структура

AWG-номер

черный

серый

Кол-во жил
x сечение
мм²

Материал
оболочки

Цвета жил

Тонко-
прово-
лочный

Сверх-
гибкий **

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

76283

76299

2 x 0,25

PUR

braun, blau



X

4,4

4,8

22,0

24

76284

76300

3 x 0,25

PUR

braun, blau, schwarz



X

4,4

7,2

22,0

24

76285

76301

4 x 0,25

PUR

braun, blau, schwarz, weiss



X

4,7

9,6

26,0

24

76286

76302

5 x 0,25

PUR

braun, blau, schwarz, weiss, grau



X

4,8

12,0

30,0

24

76287

76303

2 x 0,34

PUR

braun, blau



X

4,9

6,5

30,0

22

76288

76304

3 x 0,34

PUR

braun, blau, schwarz



X

4,9

9,8

30,0

22

76289

76305

4 x 0,34

PUR

braun, blau, schwarz, weiss



X

5,2

13,1

43,0

22

76290

76306

5 x 0,34

PUR

braun, blau, schwarz, weiss, grau



X

5,9

16,4

54,0

22

78265

78266

5 G 0,34

PUR

braun, blau, schwarz, weiss, grüngelb



X

5,9

16,4

54,0

22

76291

76307

2 x 0,5

PUR

braun, blau



X

5,0

9,6

40,0

20

78267

78268

3 G 0,5

PUR

JZ, schwarz mit Ziffer + grüngelb



X

5,7

14,4

43,0

20

76292

76308

3 x 0,5

PUR

braun, blau, schwarz



X

5,0

14,4

40,0

20

76293

76309

4 x 0,5

PUR

braun, blau, schwarz, weiss



X

5,5

19,2

47,0

20

76294

76310

5 x 0,5

PUR

braun, blau, schwarz, weiss, grau



X

6,0

24,0

55,0

20

76295

76311

2 x 0,75

PUR

braun, blau



X

5,7

14,4

47,0

18

78269

78270

3 G 0,75

PUR

braun, blau, grüngelb



X

5,9

21,6

54,0

18

76296

76312

3 x 0,75

PUR

braun, blau, schwarz



X

5,9

21,6

54,0

18

78271

78272

4 G 0,75

PUR

braun, blau, schwarz, grüngelb



X

6,2

28,8

67,0

18

76297

76313

4 x 0,75

PUR

braun, blau, schwarz, weiss



X

6,0

28,8

66,0

18

78273

78274

5 G 0,75

PUR

JZ, schwarz mit Ziffer + grüngelb



X

7,0

36,0

80,0

18

76298

76314

5 x 0,75

PUR

braun, blau, schwarz, weiss, grau



X

7,0

36,0

80,0

18
