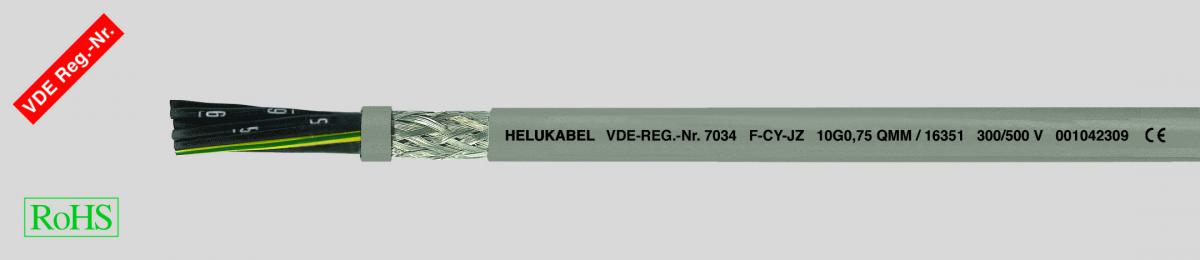

F-CY-JZ - ЭМС, гибкий, с медным экраном, с разметкой метража

DataSheet:

  • Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/ DIN EN 50525-2-51
  • Температурный диапазон
  • подвижно от -10 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Номинальное напряжение U0/U 300/500 В
  • Испытательное напряжение
  • жила/жила 4000 В
  • жила/экран 2000 В
  • Напряжение пробоя мин. 8000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Рабочая емкость в зависимости от сечения проводника разные показатели для значений от 0,5 до 2,5 мм²:
  • жила/жила пр. 150 нФ/км
  • жила/экран пр. 270 нФ/км
  • Сопротивление связи макс. 250 Ом/км
  • Минимальный радиус изгиба
  • подвижно 10x Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил – специальный PVC-материал Z 7225
  • Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
  • Повивная скрутка жил с оптимальным шагом
  • Разделительная пленка
  • Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %
  • Внешняя оболочка – специальный PVC-материал TM2 в соответствии с
  • DIN VDE 0207-363-4-1/DIN EN 50363-4-1
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража
  • В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OZ)
  • Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.
  • Дополнительную информацию см. во введении.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • Аналоги без экрана:
  • JZ 500
  • Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий и в качестве контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, вычислительной технике, системах отопления и кондиционирования воздуха, в приборостроении, а в качестве сигнальных кабелей – в электронике. Могут применяться в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе.
  • Вместо дорогой внутренней PVC-оболочки применяется стабилизирующая разделительная пленка между пучком жил и оплеткой. Она существенно уменьшает внешний диаметр, что приводит к сокращению радиусов изгиба, снижению веса и т.п. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше целей применения.
  • ЭМС = электромагнитная совместимость.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

16320

2 x 0,5

5,7

35,0

45,0

20

16321

3 G 0,5

5,9

42,0

55,0

20

16322

4 G 0,5

6,4

47,0

61,0

20

16323

5 G 0,5

6,9

56,0

74,0

20

16324

6 G 0,5

7,6

67,0

89,0

20

16325

7 G 0,5

7,6

69,0

98,0

20

16326

8 G 0,5

8,7

80,0

117,0

20

16327

10 G 0,5

9,6

94,0

135,0

20

16328

12 G 0,5

9,7

108,0

157,0

20

16329

14 G 0,5

10,2

116,0

190,0

20

16330

16 G 0,5

11,0

129,0

210,0

20

16331

18 G 0,5

11,5

145,0

217,0

20

16332

20 G 0,5

12,2

172,0

240,0

20

16333

21 G 0,5

12,7

188,0

250,0

20

16334

24 G 0,5

13,5

235,0

300,0

20

16335

25 G 0,5

13,6

240,0

314,0

20

16336

30 G 0,5

14,4

295,0

360,0

20

16337

32 G 0,5

14,9

301,0

425,0

20

16165

34 G 0,5

15,6

312,0

433,0

20

16338

36 G 0,5

15,6

318,0

446,0

20

16339

40 G 0,5

16,9

343,0

475,0

20

16490

41 G 0,5

16,9

348,0

486,0

20

16340

50 G 0,5

18,5

406,0

573,0

20

16341

61 G 0,5

19,7

508,0

653,0

20

16342

80 G 0,5

22,6

680,0

784,0

20

16343

100 G 0,5

24,9

804,0

995,0

20

16344

2 x 0,75

6,1

40,0

59,0

18

16345

3 G 0,75

6,3

52,0

66,0

-

16346

4 G 0,75

6,8

60,0

77,0

18

16347

5 G 0,75

7,4

71,0

93,0

18

16348

6 G 0,75

8,2

80,0

113,0

18

16349

7 G 0,75

8,2

91,0

130,0

18

16350

8 G 0,75

9,6

110,0

145,0

18

16351

10 G 0,75

10,3

137,0

180,0

18

16353

12 G 0,75

10,5

142,0

202,0

18

16354

14 G 0,75

11,3

180,0

225,0

18

16355

16 G 0,75

11,9

200,0

275,0

18

16356

18 G 0,75

12,7

212,0

292,0

18

16447

19 G 0,75

12,7

230,0

308,0

18

16357

20 G 0,75

13,3

238,0

320,0

18

16358

21 G 0,75

14,0

246,0

378,0

18

16359

24 G 0,75

14,9

270,0

435,0

18

16360

25 G 0,75

15,0

281,0

415,0

18

16361

27 G 0,75

15,0

304,0

435,0

18

16362

30 G 0,75

15,8

320,0

450,0

18

16363

32 G 0,75

16,7

342,0

484,0

18

16166

34 G 0,75

17,2

345,0

502,0

18

16364

36 G 0,75

17,2

350,0

535,0

18

16448

37 G 0,75

17,2

361,0

592,0

18

16365

40 G 0,75

18,6

369,0

610,0

18

16491

41 G 0,75

18,6

400,0

622,0

18

16366

50 G 0,75

20,3

461,0

777,0

18

16367

61 G 0,75

21,7

540,0

900,0

18

16368

80 G 0,75

24,8

711,0

1210,0

18

16369

100 G 0,75

27,6

900,0

1445,0

18

16370

2 x 1

6,4

50,0

65,0

17

16371

3 G 1

6,7

60,0

80,0

17

16372

4 G 1

7,2

71,0

98,0

17

16373

5 G 1

8,0

88,0

127,0

17

16374

6 G 1

8,7

97,0

144,0

17

16375

7 G 1

8,7

111,0

158,0

17

16376

8 G 1

10,1

127,0

197,0

17

16377

10 G 1

11,2

150,0

232,0

17

16378

12 G 1

11,4

184,0

260,0

17

16379

14 G 1

12,0

196,0

302,0

17

16380

16 G 1

12,8

209,0

346,0

17

16381

18 G 1

13,5

260,0

380,0

17

16352

19 G 1

13,5

280,0

412,0

17

16382

20 G 1

14,3

317,0

440,0

17

16383

24 G 1

16,0

320,0

493,0

17

16384

25 G 1

16,2

349,0

534,0

17

16439

27 G 1

16,2

400,0

562,0

17

16385

28 G 1

17,0

408,0

595,0

17

16386

30 G 1

17,0

441,0

616,0

17

16387

34 G 1

18,5

486,0

741,0

17

16446

37 G 1

18,5

519,0

790,0

17

16388

40 G 1

19,9

510,0

835,0

17

16492

41 G 1

19,9

531,0

843,0

17

16389

50 G 1

21,8

625,0

1025,0

17

16390

61 G 1

23,3

702,0

1205,0

17

16391

80 G 1

26,6

920,0

1445,0

17

16392

100 G 1

29,7

1120,0

1613,0

17

16393

2 x 1,5

7,0

63,0

88,0

16

16394

3 G 1,5

7,5

80,0

100,0

16

16395

4 G 1,5

8,1

97,0

126,0

16

16396

5 G 1,5

9,0

119,0

160,0

16

16397

7 G 1,5

9,8

147,0

208,0

16

16398

8 G 1,5

11,4

170,0

244,0

16

16399

10 G 1,5

12,6

193,0

315,0

16

16400

12 G 1,5

12,8

267,0

338,0

16

16401

14 G 1,5

13,5

283,0

383,0

16

16402

16 G 1,5

14,4

315,0

424,0

16

16403

18 G 1,5

15,4

374,0

479,0

16

16449

19 G 1,5

15,4

386,0

508,0

16

16404

20 G 1,5

16,1

396,0

545,0

16

16405

21 G 1,5

17,0

425,0

560,0

16

16406

24 G 1,5

18,2

458,0

690,0

16

16407

25 G 1,5

18,4

526,0

705,0

16

16450

27 G 1,5

18,4

531,0

774,0

16

16408

28 G 1,5

19,1

541,0

810,0

16

16409

30 G 1,5

19,1

555,0

830,0

16

16410

35 G 1,5

20,8

645,0

890,0

16

16451

37 G 1,5

20,8

674,0

945,0

16

16411

40 G 1,5

22,6

725,0

1060,0

16

16493

41 G 1,5

22,6

801,0

1071,0

16

16412

50 G 1,5

24,7

885,0

1290,0

16

16413

61 G 1,5

26,4

1100,0

1705,0

16

16414

80 G 1,5

30,3

1324,0

2010,0

16

16415

100 G 1,5

33,6

1641,0

2505,0

16

16416

2 x 2,5

8,3

96,0

130,0

14

16417

3 G 2,5

9,0

144,0

167,0

14

16418

4 G 2,5

9,8

148,0

195,0

14

16419

5 G 2,5

10,9

181,0

223,0

14

16420

7 G 2,5

11,9

255,0

344,0

14

16421

10 G 2,5

15,5

340,0

460,0

14

16438

12 G 2,5

15,8

441,0

570,0

14

16452

18 G 2,5

18,9

570,0

681,0

14

16422

2 x 4

9,8

120,0

185,0

12

16423

3 G 4

10,6

174,0

240,0

12

16424

4 G 4

11,5

230,0

310,0

12

16425

5 G 4

12,7

273,0

385,0

12

16426

7 G 4

14,0

316,0

500,0

12

16427

2 x 6

11,7

173,0

268,0

10

16428

3 G 6

12,5

240,0

330,0

10

16429

4 G 6

13,8

305,0

415,0

10

16430

5 G 6

15,3

439,0

509,0

10

16431

7 G 6

16,9

505,0

672,0

10

16432

2 x 10

14,7

255,0

425,0

8

16433

3 G 10

15,7

350,0

500,0

8

16434

4 G 10

17,3

535,0

783,0

8

16435

5 G 10

19,2

592,0

856,0

8

16436

7 G 10

21,4

810,0

1305,0

8

16440

4 G 16

20,4

740,0

880,0

6

16437

5 G 16

22,6

895,0

1295,0

6

16441

4 G 25

24,9

1140,0

1570,0

4

16442

5 G 25

27,8

1380,0

1965,0

4

16443

4 G 35

28,4

1576,0

2070,0

2

16444

5 G 35

31,6

1930,0

2690,0

2

16445

4 G 50

34,6

2155,0

3015,0

1
