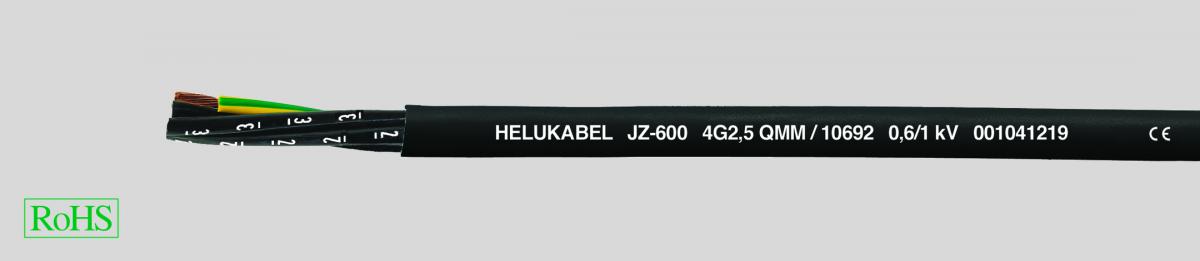

JZ-600 - гибкий, с цифровой маркировкой жил, 0,6/1 кВ

DataSheet:

  • Кабель со специальной PVC-оболочкой
  • На основании DIN VDE 0262 и DIN VDE 0285-525-2-51/DIN EN 50525-2-51, с изоляцией до 1 кВ
  • Температурный диапазон
  • подвижно от -15 °C до +80 °C
  • стационарно от -40°C до +80°C
  • Номинальное напряжение U0/U 0,6/1 кВ
  • Испытательное напряжение 4000 В
  • Напряжение пробоя мин. 8000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Токовые нагрузки в соответствии с VDE 0298 ч. 4
  • Минимальный радиус изгиба
  • подвижно 7,5x Ø кабеля
  • стационарно 4x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5S
  • Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
  • Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
  • Повивная скрутка жил с оптимальным шагом
  • Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
  • Цвет оболочки – черный (RAL 9005)
  • С разметкой метража
  • В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Устойчив к ультрафиолетовому излучению
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OZ)
  • На складе представлены разные размеры, также с красными и синими жилами.
  • Аналоги с экраном:
  • JZ-600-Y-CY см. стр.
  • Применяются как измерительные и контрольные кабели в станках, конвейерах, производственных линиях, системах отопления и кондиционирования, а также на сталелитейных заводах. Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий. Могут применяться в сухих и влажных помещениях, а также на открытом воздухе (стационарная прокладка). Не предназначены для прокладки непосредственно в земле или воде (при диаметре кабеля более 18,0 мм возможна прокладка в земле). Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции. Внешняя оболочка – специальный PVC-материал черного цвета; устойчив к УФ-излучению. В основном находит применение в южноевропейских и арабских странах, а также в государствах восточного блока.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

10550

2 x 0,5

6,3

9,6

56,0

20

10551

3 G 0,5

6,6

14,4

68,0

20

10552

3 x 0,5

6,6

14,4

68,0

20

10553

4 G 0,5

7,2

19,0

100,0

20

10554

4 x 0,5

7,2

19,0

100,0

20

10555

5 G 0,5

8,0

24,0

117,0

20

10556

5 x 0,5

8,0

24,0

117,0

20

10557

6 G 0,5

8,7

29,0

126,0

20

10558

7 G 0,5

8,7

33,6

138,0

20

10559

7 x 0,5

8,7

33,6

138,0

20

10560

8 G 0,5

9,5

38,0

150,0

20

10561

8 x 0,5

9,5

38,0

150,0

20

10562

10 G 0,5

10,6

48,0

176,0

20

10563

12 G 0,5

11,4

58,0

200,0

20

10564

12 x 0,5

11,4

58,0

200,0

20

10565

14 G 0,5

12,3

67,0

230,0

20

10566

16 G 0,5

12,9

76,0

250,0

20

10567

18 G 0,5

13,8

86,0

276,0

20

10568

20 G 0,5

14,4

96,0

293,0

20

10569

21 G 0,5

14,4

96,0

305,0

20

10570

25 G 0,5

16,1

120,0

335,0

20

10571

30 G 0,5

17,2

144,0

348,0

20

10572

32 G 0,5

18,0

154,0

355,0

20

10573

34 G 0,5

18,7

163,0

520,0

20

10574

40 G 0,5

19,5

192,0

590,0

20

10575

42 G 0,5

20,1

202,0

595,0

20

10576

50 G 0,5

22,1

240,0

715,0

20

10577

52 G 0,5

22,1

252,0

740,0

20

10578

61 G 0,5

23,6

293,0

840,0

20

10579

65 G 0,5

24,4

312,0

880,0

20

10580

80 G 0,5

27,2

384,0

960,0

20

10581

100 G 0,5

31,2

480,0

1050,0

20

10582

2 x 0,75

6,6

14,4

66,0

18

10583

3 G 0,75

6,9

21,6

74,0

18

10584

3 x 0,75

6,9

21,6

74,0

18

10585

4 G 0,75

7,5

29,0

126,0

18

10586

4 x 0,75

7,5

29,0

126,0

18

10587

5 G 0,75

8,4

36,0

140,0

18

10588

5 x 0,75

8,4

36,0

140,0

18

10589

6 G 0,75

9,3

43,0

170,0

18

10590

6 x 0,75

9,3

43,0

170,0

18

10591

7 G 0,75

9,3

50,0

190,0

18

10592

7 x 0,75

9,3

50,0

190,0

18

10593

8 G 0,75

10,0

58,0

212,0

18

10594

8 x 0,75

10,0

58,0

212,0

18

10595

9 G 0,75

10,9

65,0

227,0

18

10596

10 G 0,75

11,1

72,0

238,0

18

10597

12 G 0,75

12,2

86,0

257,0

18

10598

12 x 0,75

12,2

86,0

257,0

18

10599

14 G 0,75

12,9

101,0

286,0

18

10600

15 G 0,75

13,8

108,0

319,0

18

10601

18 G 0,75

14,5

130,0

362,0

18

10602

20 G 0,75

15,4

144,0

394,0

18

10603

21 G 0,75

15,4

151,0

422,0

18

10604

25 G 0,75

17,2

180,0

486,0

18

10605

32 G 0,75

19,0

230,0

595,0

18

10606

34 G 0,75

19,9

245,0

638,0

18

10607

37 G 0,75

19,9

260,0

696,0

18

10608

40 G 0,75

20,6

288,0

726,0

18

10609

41 G 0,75

20,6

296,0

750,0

18

10610

42 G 0,75

21,5

302,0

770,0

18

10611

50 G 0,75

23,7

360,0

895,0

18

10612

61 G 0,75

25,3

439,0

1070,0

18

10613

65 G 0,75

26,0

468,0

1110,0

18

10614

80 G 0,75

28,9

576,0

1500,0

18

10615

100 G 0,75

33,2

720,0

1889,0

18

10616

2 x 1

7,0

19,2

80,0

17

10617

3 G 1

7,4

29,0

96,0

17

10618

3 x 1

7,4

29,0

96,0

17

10619

4 G 1

8,2

38,4

100,0

17

10620

4 x 1

8,2

38,4

100,0

17

10621

5 G 1

9,2

48,0

130,0

17

10622

5 x 1

9,2

48,0

130,0

17

10623

6 G 1

9,9

58,0

150,0

17

10624

7 G 1

9,9

67,0

170,0

17

10625

7 x 1

9,9

67,0

170,0

17

10626

8 G 1

10,9

77,0

230,0

17

10627

9 G 1

11,6

86,0

250,0

17

10628

10 G 1

11,9

96,0

270,0

17

10629

10 x 1

11,9

96,0

270,0

17

10630

12 G 1

13,1

115,0

290,0

17

10631

12 x 1

13,1

115,0

290,0

17

10632

14 G 1

14,0

134,0

320,0

17

10633

16 G 1

14,8

154,0

360,0

17

10634

18 G 1

15,7

173,0

405,0

17

10635

18 x 1

15,7

173,0

405,0

17

10636

20 G 1

16,7

192,0

450,0

17

10637

20 G 1

16,7

192,0

480,0

17

10638

21 G 1

16,7

205,0

510,0

17

10639

24 G 1

18,4

236,0

550,0

17

10640

25 G 1

18,6

240,0

570,0

17

10641

25 x 1

18,6

240,0

570,0

17

10642

26 G 1

18,8

252,0

590,0

17

10643

30 x 1

19,8

308,0

650,0

17

10644

34 G 1

21,5

326,0

750,0

17

10645

36 G 1

21,5

346,0

790,0

17

10646

40 G 1

22,5

384,0

850,0

17

10647

40 x 1

22,5

384,0

850,0

17

10648

41 G 1

23,2

394,0

890,0

17

10649

42 G 1

23,2

403,0

900,0

17

10650

50 G 1

25,6

480,0

1100,0

17

10651

56 G 1

26,4

538,0

1190,0

17

10652

61 G 1

27,3

586,0

1266,0

17

10653

65 G 1

28,3

628,0

1560,0

17

10654

80 G 1

31,4

786,0

1810,0

17

10655

100 G 1

36,0

960,0

1950,0

17

10656

2 x 1,5

8,2

29,0

95,0

16

10657

3 G 1,5

8,6

43,0

112,0

16

10658

3 x 1,5

8,6

43,0

112,0

16

10659

4 G 1,5

9,6

58,0

139,0

16

10660

4 x 1,5

9,6

58,0

139,0

16

10661

5 G 1,5

10,7

72,0

170,0

16

10662

5 x 1,5

10,7

72,0

170,0

16

10663

6 G 1,5

11,6

86,0

190,0

16

10664

7 G 1,5

11,6

101,0

225,0

16

10665

7 x 1,5

11,6

101,0

225,0

16

10666

8 G 1,5

13,8

115,0

250,0

16

10667

9 G 1,5

15,2

130,0

280,0

16

10668

10 G 1,5

15,2

144,0

300,0

16

10669

11 G 1,5

15,5

158,0

330,0

16

10670

12 G 1,5

15,5

173,0

370,0

16

10671

12 x 1,5

15,5

173,0

370,0

16

10672

14 G 1,5

16,6

202,0

400,0

16

10673

16 G 1,5

17,5

230,0

450,0

16

10674

18 G 1,5

18,6

259,0

520,0

16

10675

19 G 1,5

18,6

279,0

550,0

16

10676

20 G 1,5

19,7

288,0

600,0

16

10677

21 G 1,5

20,6

302,0

600,0

16

10678

25 G 1,5

22,5

360,0

730,0

16

10679

32 G 1,5

24,5

461,0

880,0

16

10680

34 G 1,5

25,6

490,0

950,0

16

10681

40 G 1,5

26,7

576,0

990,0

16

10682

42 G 1,5

27,6

605,0

1120,0

16

10683

50 G 1,5

30,4

720,0

1400,0

16

10684

56 G 1,5

31,5

806,0

1530,0

16

10685

61 G 1,5

32,6

878,0

1700,0

16

10686

65 G 1,5

34,8

936,0

1900,0

16

10687

80 G 1,5

37,4

1152,0

2300,0

16

10688

100 G 1,5

41,6

1440,0

2700,0

16

10689

2 x 2,5

9,6

48,0

160,0

14

10690

3 G 2,5

10,1

72,0

175,0

14

10691

3 x 2,5

10,1

72,0

175,0

14

10692

4 G 2,5

11,2

96,0

203,0

14

10693

4 x 2,5

11,2

96,0

203,0

14

10694

5 G 2,5

12,5

120,0

251,0

14

10695

5 x 2,5

12,5

120,0

251,0

14

10696

7 G 2,5

13,8

168,0

330,0

14

10697

7 x 2,5

13,8

168,0

330,0

14

10698

8 G 2,5

15,1

192,0

400,0

14

10699

12 G 2,5

18,3

288,0

553,0

14

10700

14 G 2,5

19,6

336,0

630,0

14

10701

18 G 2,5

22,0

432,0

795,0

14

10702

21 G 2,5

23,3

504,0

930,0

14

10703

25 G 2,5

26,2

600,0

1110,0

14

10704

34 G 2,5

30,4

816,0

1450,0

14

10705

42 G 2,5

33,0

1008,0

1750,0

14

10706

50 G 2,5

36,2

1200,0

2100,0

14

10707

61 G 2,5

38,8

1464,0

2540,0

14

10708

100 G 2,5

50,2

2400,0

3850,0

14

10709

2 x 4

11,1

77,0

180,0

12

10710

3 G 4

11,7

115,0

230,0

12

10711

4 G 4

13,0

154,0

310,0

12

10712

5 G 4

14,5

192,0

410,0

12

10713

7 G 4

16,0

269,0

540,0

12

10714

8 G 4

17,4

307,0

710,0

12

10715

12 G 4

21,4

461,0

860,0

12

10716

3 G 6

13,1

173,0

370,0

10

10717

4 G 6

14,5

230,0

430,0

10

10718

5 G 6

16,2

288,0

650,0

10

10719

7 G 6

18,0

403,0

860,0

10

10720

3 G 10

16,5

288,0

660,0

8

10721

4 G 10

18,2

384,0

790,0

8

10722

5 G 10

20,3

480,0

960,0

8

10723

7 G 10

22,5

672,0

1300,0

8

10724

3 G 16

20,1

461,0

700,0

6

10725

4 G 16

22,3

614,0

1100,0

6

10726

5 G 16

25,0

768,0

1600,0

6

10727

7 G 16

27,4

1075,0

1890,0

6

10728

3 G 25

24,8

720,0

1450,0

4

10729

4 G 25

27,4

960,0

1600,0

4

10730

5 G 25

30,5

1200,0

2050,0

4

10731

7 G 25

33,8

1680,0

2900,0

4

10732

3 G 35

27,1

1008,0

1900,0

2

10733

4 G 35

30,0

1344,0

2400,0

2

10734

5 G 35

33,3

1680,0

2900,0

2

10735

3 G 50

32,4

1440,0

2700,0

1

10736

4 G 50

35,8

1920,0

3400,0

1

10742

5 G 50

40,0

2400,0

4361,0

1

10737

3 G 70

36,9

2016,0

3300,0

2/0

10738

4 G 70

40,9

2688,0

4400,0

2/0

10743

5 G 70

45,5

3360,0

5807,0

2/0

10739

3 G 95

41,7

2736,0

5050,0

3/0

10740

4 G 95

46,2

3648,0

6010,0

3/0

10744

5 G 95

51,7

4560,0

7752,0

3/0

10741

4 G 120

51,6

4608,0

7500,0

4/0

10745

4 G 150

58,5

5760,0

8640,0

300 kcmil

10746

4 G 185

61,1

7104,0

10380,0

350 kcmil
