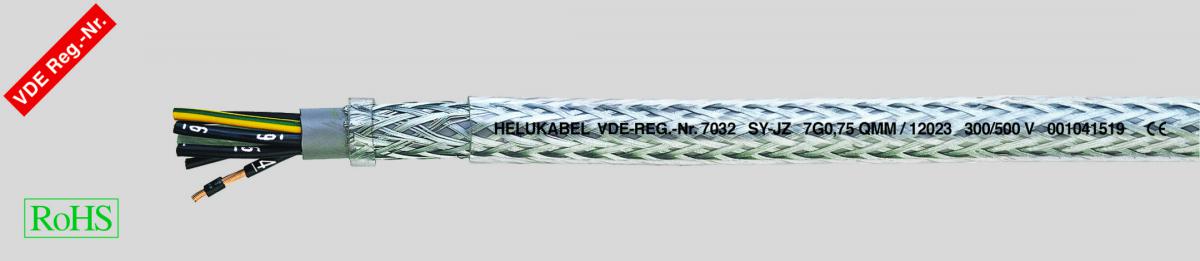

SY-JZ - гибкий, с цифровой маркировкой жил, с оплеткой из стальной проволоки, с разметкой метража
-
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/ DIN EN 50525-2-51
-
Температурный диапазон
-
подвижно от -15 °C1) до +80 °C
-
стационарно от -40 °C до +80 °C
-
Номинальное напряжение U0/U 300/500 В
-
Испытательное напряжение 4000 В
-
Напряжение пробоя мин. 8000 В
-
Сопротивление изоляции мин. 20 МОм x км
-
Минимальный радиус изгиба
-
подвижно 20x Ø кабеля
-
стационарно 6x Ø кабеля
-
Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
-
1) Испытан при низких температурах на изгиб, ударную нагрузку, растяжение в соответствии с VDE 0473 часть 811-1-4, EN 60811-1-4
-
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
-
Изоляция жил – специальный PVC-материал Z 7225
-
Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
-
Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
-
Повивная скрутка жил с оптимальным шагом
-
Внутренняя оболочка – специальный PVC-материал
-
Защитная оплетка из оцинкованной стальной проволоки
-
Внешняя оболочка – специальный PVC-материал
-
Цвет оболочки - прозрачный
-
С разметкой метража
-
В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
-
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
G = с желто-зеленой жилой заземления
-
x = без желто-зеленой жилы заземления (OZ)
-
Имеются также другие типоразмеры
-
Эти кабели также поставляются с цветными жилами (см. SY-JB)
-
Пригодность для чистых помещений протестирована на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе. Дополнительную информацию см. во введении.
-
Аналог с экраном:
-
SY-JB
-
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве измерительных и контрольных кабелей в станках, приборостроении, на электростанциях и в информационной технике. Применяются в сухих помещениях, кабель не предназначен для прокладки на открытом воздухе. За счет плотной оплетки кабель оптимально защищен от механических повреждений. Оцинковка оплетки предотвращает коррозию и гарантирует повышенную пригодность оплетки для пайки.
-
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
пр. мм
|
Вес меди
кг / км
|
Вес
пр. кг / км
|
AWG-номер
|
|
12001
|
2 x 0,5
|
7,3
|
9,6
|
80,0
|
20
|
|
12002
|
3 G 0,5
|
7,6
|
14,4
|
92,0
|
20
|
|
12003
|
4 G 0,5
|
8,2
|
19,2
|
102,0
|
20
|
|
12004
|
5 G 0,5
|
8,9
|
24,0
|
119,0
|
20
|
|
12005
|
7 G 0,5
|
9,5
|
33,6
|
157,0
|
20
|
|
12006
|
10 G 0,5
|
11,1
|
48,0
|
205,0
|
20
|
|
12007
|
12 G 0,5
|
11,8
|
58,0
|
218,0
|
20
|
|
12008
|
14 G 0,5
|
12,5
|
67,0
|
242,0
|
20
|
|
12009
|
18 G 0,5
|
13,6
|
86,0
|
340,0
|
20
|
|
12010
|
21 G 0,5
|
14,3
|
101,0
|
370,0
|
20
|
|
12114
|
25 G 0,5
|
15,7
|
120,0
|
406,0
|
20
|
|
12012
|
30 G 0,5
|
16,4
|
144,0
|
439,0
|
20
|
|
12013
|
35 G 0,5
|
17,9
|
168,0
|
500,0
|
20
|
|
12014
|
40 G 0,5
|
18,4
|
192,0
|
565,0
|
20
|
|
12015
|
42 G 0,5
|
19,1
|
202,0
|
593,0
|
20
|
|
12016
|
50 G 0,5
|
20,9
|
240,0
|
690,0
|
20
|
|
12017
|
61 G 0,5
|
22,4
|
293,0
|
843,0
|
20
|
|
12018
|
80 G 0,5
|
25,4
|
384,0
|
1050,0
|
20
|
|
12011
|
100 G 0,5
|
28,6
|
480,0
|
1240,0
|
20
|
|
12019
|
2 x 0,75
|
7,9
|
14,4
|
98,0
|
18
|
|
12020
|
3 G 0,75
|
8,2
|
21,6
|
103,0
|
18
|
|
12021
|
4 G 0,75
|
8,7
|
28,8
|
122,0
|
18
|
|
12022
|
5 G 0,75
|
9,5
|
36,0
|
142,0
|
18
|
|
12112
|
6 G 0,75
|
10,1
|
43,2
|
180,0
|
18
|
|
12023
|
7 G 0,75
|
10,3
|
50,0
|
185,0
|
18
|
|
12188
|
8 G 0,75
|
10,8
|
57,6
|
201,0
|
18
|
|
12024
|
9 G 0,75
|
11,8
|
65,0
|
249,0
|
18
|
|
12113
|
10 G 0,75
|
11,8
|
72,0
|
252,0
|
18
|
|
12025
|
12 G 0,75
|
12,8
|
86,0
|
292,0
|
18
|
|
12026
|
15 G 0,75
|
14,2
|
108,0
|
335,0
|
18
|
|
12027
|
18 G 0,75
|
15,0
|
130,0
|
388,0
|
18
|
|
12028
|
21 G 0,75
|
15,5
|
151,0
|
474,0
|
18
|
|
12029
|
25 G 0,75
|
17,3
|
180,0
|
503,0
|
18
|
|
12030
|
32 G 0,75
|
19,1
|
230,0
|
644,0
|
18
|
|
12031
|
34 G 0,75
|
19,9
|
245,0
|
663,0
|
18
|
|
12032
|
41 G 0,75
|
21,2
|
296,0
|
741,0
|
18
|
|
12033
|
50 G 0,75
|
23,2
|
360,0
|
925,0
|
18
|
|
12034
|
61 G 0,75
|
25,2
|
439,0
|
1082,0
|
18
|
|
12035
|
2 x 1
|
8,2
|
19,2
|
112,0
|
17
|
|
12036
|
3 G 1
|
8,5
|
28,8
|
132,0
|
17
|
|
12037
|
4 G 1
|
9,2
|
38,4
|
143,0
|
17
|
|
12038
|
5 G 1
|
9,9
|
48,0
|
166,0
|
17
|
|
12039
|
6 G 1
|
10,5
|
58,0
|
22,0
|
17
|
|
12040
|
7 G 1
|
10,7
|
67,0
|
227,0
|
17
|
|
12041
|
8 G 1
|
11,3
|
77,0
|
277,0
|
17
|
|
12042
|
9 G 1
|
12,6
|
86,0
|
295,0
|
17
|
|
12043
|
12 G 1
|
13,4
|
115,0
|
340,0
|
17
|
|
12044
|
14 G 1
|
14,2
|
134,0
|
420,0
|
17
|
|
12045
|
18 G 1
|
15,7
|
173,0
|
500,0
|
17
|
|
12046
|
20 G 1
|
16,3
|
192,0
|
532,0
|
17
|
|
12047
|
25 G 1
|
18,4
|
240,0
|
664,0
|
17
|
|
12048
|
34 G 1
|
20,9
|
326,0
|
845,0
|
17
|
|
12049
|
36 G 1
|
20,9
|
346,0
|
857,0
|
17
|
|
12050
|
41 G 1
|
22,2
|
394,0
|
993,0
|
17
|
|
12051
|
50 G 1
|
24,4
|
480,0
|
1112,0
|
17
|
|
12052
|
56 G 1
|
25,5
|
538,0
|
1225,0
|
17
|
|
12053
|
61 G 1
|
26,3
|
586,0
|
1306,0
|
17
|
|
12054
|
65 G 1
|
26,9
|
624,0
|
1504,0
|
17
|
|
12055
|
80 G 1
|
30,0
|
768,0
|
1750,0
|
17
|
|
12056
|
100 G 1
|
34,6
|
960,0
|
1950,0
|
17
|
|
12057
|
2 x 1,5
|
8,8
|
29,0
|
129,0
|
16
|
|
12058
|
3 G 1,5
|
9,4
|
43,0
|
149,0
|
16
|
|
12059
|
4 G 1,5
|
10,0
|
58,0
|
185,0
|
16
|
|
12060
|
5 G 1,5
|
10,9
|
72,0
|
205,0
|
16
|
|
12109
|
6 G 1,5
|
11,8
|
87,0
|
255,0
|
16
|
|
12061
|
7 G 1,5
|
11,8
|
101,0
|
285,0
|
16
|
|
12062
|
8 G 1,5
|
12,7
|
115,0
|
340,0
|
16
|
|
12063
|
9 G 1,5
|
13,9
|
130,0
|
347,0
|
16
|
|
12064
|
10 G 1,5
|
13,9
|
144,0
|
418,0
|
16
|
|
12065
|
11 G 1,5
|
15,0
|
158,0
|
430,0
|
16
|
|
12066
|
12 G 1,5
|
15,0
|
173,0
|
444,0
|
16
|
|
12067
|
14 G 1,5
|
15,8
|
202,0
|
533,0
|
16
|
|
12068
|
18 G 1,5
|
17,4
|
259,0
|
593,0
|
16
|
|
12069
|
25 G 1,5
|
20,6
|
360,0
|
781,0
|
16
|
|
12070
|
32 G 1,5
|
22,3
|
461,0
|
1015,0
|
16
|
|
12071
|
34 G 1,5
|
23,2
|
490,0
|
1124,0
|
16
|
|
12072
|
42 G 1,5
|
25,2
|
605,0
|
1401,0
|
16
|
|
12073
|
50 G 1,5
|
27,6
|
720,0
|
1583,0
|
16
|
|
12074
|
61 G 1,5
|
29,4
|
878,0
|
1810,0
|
16
|
|
12075
|
80 G 1,5
|
33,8
|
1152,0
|
2316,0
|
16
|
|
12076
|
100 G 1,5
|
38,0
|
1440,0
|
2900,0
|
16
|
|
12077
|
2 x 2,5
|
10,2
|
48,0
|
185,0
|
14
|
|
12078
|
3 G 2,5
|
10,9
|
72,0
|
248,0
|
14
|
|
12079
|
4 G 2,5
|
11,6
|
96,0
|
290,0
|
14
|
|
12080
|
5 G 2,5
|
12,9
|
120,0
|
347,0
|
14
|
|
12081
|
7 G 2,5
|
14,2
|
168,0
|
420,0
|
14
|
|
12082
|
12 G 2,5
|
17,7
|
288,0
|
660,0
|
14
|
|
12083
|
14 G 2,5
|
18,8
|
336,0
|
750,0
|
14
|
|
12084
|
18 G 2,5
|
21,0
|
432,0
|
893,0
|
14
|
|
12085
|
20 G 2,5
|
22,1
|
480,0
|
1169,0
|
14
|
|
12086
|
25 G 2,5
|
24,4
|
600,0
|
1458,0
|
14
|
|
12087
|
30 G 2,5
|
26,0
|
720,0
|
1686,0
|
14
|
|
12088
|
34 G 2,5
|
28,4
|
816,0
|
1869,0
|
14
|
|
12089
|
50 G 2,5
|
34,0
|
1200,0
|
2200,0
|
14
|
|
12090
|
61 G 2,5
|
36,3
|
1464,0
|
3000,0
|
14
|
|
12115
|
3 G 4
|
12,6
|
117,0
|
350,0
|
12
|
|
12091
|
4 G 4
|
13,8
|
154,0
|
428,0
|
12
|
|
12092
|
5 G 4
|
15,1
|
192,0
|
504,0
|
12
|
|
12093
|
7 G 4
|
16,4
|
269,0
|
640,0
|
12
|
|
12094
|
11 G 4
|
21,2
|
422,0
|
1204,0
|
12
|
|
12095
|
4 G 6
|
15,8
|
230,0
|
571,0
|
10
|
|
12096
|
5 G 6
|
17,3
|
288,0
|
671,0
|
10
|
|
12097
|
7 G 6
|
19,0
|
403,0
|
845,0
|
10
|
|
12098
|
4 G 10
|
19,4
|
384,0
|
943,0
|
8
|
|
12099
|
5 G 10
|
21,3
|
480,0
|
1065,0
|
8
|
|
12100
|
7 G 10
|
23,6
|
672,0
|
1551,0
|
8
|
|
12101
|
4 G 16
|
23,8
|
614,0
|
1360,0
|
6
|
|
12102
|
5 G 16
|
26,6
|
768,0
|
1740,0
|
6
|
|
12103
|
7 G 16
|
29,2
|
1075,0
|
2166,0
|
6
|
|
12104
|
4 G 25
|
29,3
|
960,0
|
2020,0
|
4
|
|
12105
|
5 G 25
|
32,5
|
1200,0
|
2465,0
|
4
|
|
12106
|
4 G 35
|
33,4
|
1344,0
|
2570,0
|
2
|
|
12107
|
5 G 35
|
37,1
|
1680,0
|
3185,0
|
2
|
|
12108
|
4 G 50
|
39,8
|
1920,0
|
3513,0
|
1
|
|
12116
|
5 G 50
|
44,1
|
2400,0
|
4248,0
|
1
|
|
12111
|
4 G 70
|
46,3
|
2688,0
|
4810,0
|
2/0
|
|
12117
|
5 G 70
|
50,9
|
3360,0
|
5880,0
|
2/0
|
|
12110
|
4 G 95
|
51,4
|
3648,0
|
6360,0
|
3/0
|
|
12118
|
5 G 95
|
56,5
|
4560,0
|
8071,0
|
3/0
|
|
12119
|
4 G 120
|
56,6
|
4608,0
|
8170,0
|
4/0
|
|
12327
|
4 G 150
|
64,3
|
5760,0
|
9970,0
|
300 kcmil
|
|
