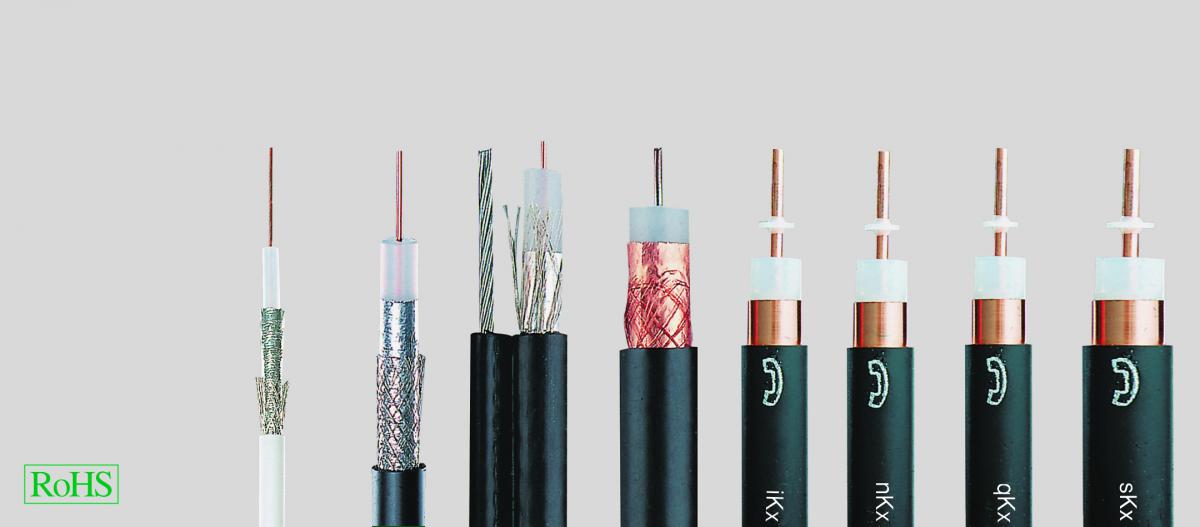

CATV-кабель with alu- or copper foil and braiding

DataSheet:

  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, повреждающих лакокрасочные покрытия
  • Кабель BK для прокладки в земле: широкополосный кабель в соответствии с FTZ 15 TV 11 (кабель связи)
  • AL=алюминий, ALPR= полиэфирная плёнка с двусторонним алюминиевым покрытием
  • Кабель BK= широкополосный кабель связи, Cu= медь, CuR= сварная медная труба, CuW= сталь+медь, F= плёнка, G= оплётка, PE= полиэтилен, PEH= пенополиэтилен, PVC= поливинилхлорид,



Применение



Erdkabel

Freispannkabel

Erdkabel

BK-Erdkabel

BK-Erdkabel

BK-Erdkabel

BK-Erdkabel

Тип

0,7/4,4

ALG

1,1/7,3

ALG

1,1/7,3

ALG-T

1,8/11,5

FG

A-2YK2Y1

iKx 1,1/7,3

A-2Y0K2Y1

nKx 2,2/8,8

A-2Y0K2Y1

qKx 3,3/13,5

A-2Y0K2Y1

sKx 4,9/19,4

Артикул №

40135

40139

40140

40141

40142

40143

40144

40179



Структура

Ø внутреннего проводника мм

0,7

Cu, blank

1,1

Cu, blank

1,1

Cu, blank

1,8

Cu, blank

1,1

Cu, blank

2,2

Cu, blank

3,3

Cu, blank

4,9

Cu, blank

Ø изоляции, мм

4,4   PE

7,3   PE

7,3   PE

11,5   PE

7,3   PE

8,8   PE-hohl

13,5   PE-hohl

19,4   PE-hohl

Внешний проводник

Polyesterfolie beidseitig m. Aluminium beschichtet

Polyesterfolie beidseitig m. Aluminium beschichtet

Polyesterfolie beidseitig m. Aluminium beschichtet

Kupfer-Band

Kupferrohr geschweißt

Kupferrohr geschweißt

Kupferrohr geschweißt

Kupferrohr geschweißt

Geflecht

Geflecht

Geflecht

Geflecht

-

-

-

-

-

-

-

-

-

-

-

-

Внешняя оболочка

PVC

PE

PE

PE

PE

PE

PE

PE

Цвет оболочки

weiß

schwarz

schwarz

schwarz

schwarz

schwarz

schwarz

schwarz

Внешний Ø пр. мм

6,6

10,5

2,8

15,0

11,0

12,5

17,0

24,4

Мин. радиус изгиба пр. мм

35

100

150

150

160

200

300

400

Нагрузка/Несущий трос N

-

-

5500

-

-

-

-

-

Вес пр. кг / км

44

98

177

218

142

183

347

500



Электрические параметры

Волновое сопротивление (Ом)

75 ± 3

75 ± 3

75 ± 3

75 ± 3

75 ± 2

75 ± 2

75 ± 1

75 ± 1

Емкость pF/m

67

67

67

67

65

51

51

50

Коэффициент укорочения v/c

0,66

0,66

0,66

0,66

0,66

0,88

0,88

0,89

Затухание при 20°C

(dB/100m)

100 MHz

9

5,2

5,2

3,5

5,4

2,8

1,9

1,3

200 MHz

12

7,3

7,3

5,2

7,9

4

2,7

1,9

500 MHz

21,2

12,6

12,6

9

12,9

6,6

4,4

3,1

800 MHz

27,5

16,8

16,8

12

17,3

8,4

5,7

4,1

950 MHz

30,5

18,8

18,8

13

18,9

9,3

6,3

4,4

1350 MHz

37

23

23

-

-

-

-

-

1750 MHz

43

27,7

27,7

-

-

-

-

-

2050 MHz

47,5

30,2

30,2

-

-

-

-

-

Мин. обратные потери (дБ) между

30 и 300 MHz

30

32

32

30

26

26

28

28

300 и 600 MHz

30

32

32

30

23

23

25

25

600 и 960 MHz

25

30

30

28

21

21

23

23

960 и 1750 MHz

23

27

27

25

-

-

-

-



Сопротивление постоянного тока при 20°C

Внутренний проводник макс. Ohm/km

47

18,5

18,5

7,3

22

5,6

2,5

1

Внешний проводник макс. Ohm/km

23

11

11

6,5

3,1

3

2

1



Степень экранирования (dB)

50 и 100 MHz ≥

75

80

80

80

110

110

110

110

100 и 500 MHz ≥

75

85

85

85

110

110

110

110

500 и 1000 MHz ≥

75

85

85

85

110

110

110

110

1000 и 2050 MHz ≥

75

78

78

80

110

110

110

110



Утверж. почтовое отделение

G670009A

G670011A

G622015B

G622010B

-

-

-

-
