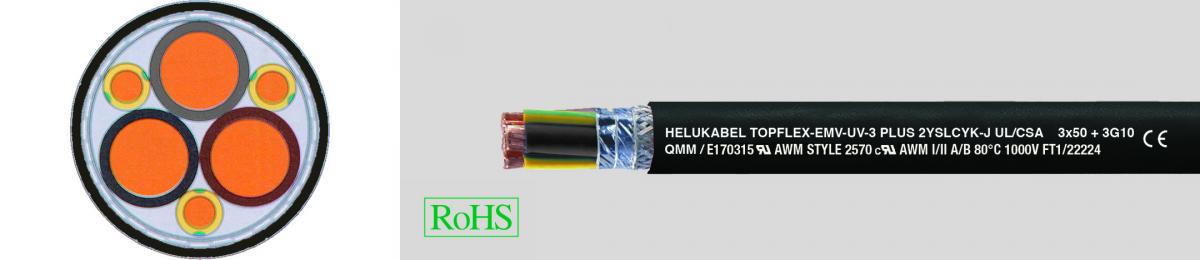

TOPFLEX®-EMV-UV-3 PLUS 2YSLCYK-JUL/CSA кабель для подключения двигателей с частотными преобразователями 1000В, с двойным экраном, с разметкой метража

  • Специальный кабель для соединения с частотным преобразователем в соответствии со станд. Style 2570
  • Температурный диапазон
  • подвижно от -5 °C до +70 °C
  • стационарно от -40 °C до +70 °C
  • Номинальное напряжение UL 1000 V
  • Испытательное напряжение 4000 В
  • Сопротивление изоляции мин. 200 МОм x км
  • Сопротивление связи в зависимости от сечения проводника макс. 250 Ом/км
  • Минимальный радиус изгиба
  • стационарно для внеш. Ø:
  • до 12 мм: 5xØ кабеля
  • >12-20 мм: 75xØ кабеля
  • >20 мм: 10xØ кабеля
  • подвижно для внеш. Ø:
  • до 12 мм: 10xØ кабеля
  • >12-20 мм: 15xØ кабеля
  • >20 мм: 20xØ кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил из полиэтилена (PE)
  • Цвета жил: черный, коричневый, серый и желто-зеленый (жилы заземления скручены по тройкам)
  • Конструкция жил 3+3
  • Концентрическая скрутка жил
  • 1. Экран из специальной пленки, покрытой алюминием
  • 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие прибл. 80 %
  • Специальная внешняя PVC-оболочка, черная (RAL 9005)
  • С разметкой метража
  • Низкая рабочая емкость
  • Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 разд. 11
  • Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
  • Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
  • Вариант 3 PLUS по сравнению с 4-жильными исполнениями, с точки зрения свойств ЭМС, имеет дополнительно улучшенную, симметричную 3-жильную структуру. Жила заземления равномерно скручена по тройкам с заполнителем. Так образуется концентрическая структура
  • Минимальное сечение, равное 0,75 мм², соответствует требованиям DIN EN 60204 ч. 1
  • Устойчив к УФ-лучам
  • Пригоден для прокладки на открытом воздухе
  • За счет специальной PE-изоляции жил и малой емкости экрана обеспечивает низкие потери при передаче мощности по сравнению с PVC-кабелями
  • PE-изоляция обеспечивает минимальные диэлектрические потери, двойную электрическую прочность, длительный срок службы и низкие токи помех в экране
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
  • **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.
  • Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках при стационарной и гибкой прокладке. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе. Используется в автомобильной, пищевой отрасли, на передающих линиях, в упаковочной промышленности и станках. Применяется в манипуляторах, в промышленных механизмах для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используют во взрывоопасных зонах.
  • ЭМС = электромагнитная совместимость
  • Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обеих концах оплетки экрана. CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Сопротивление связи

Нагрузочная способность по току **)

с 3 нагруженными жилами

в ампер

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

при 1 MHz

Ohm/km

при 30 MHz

Ohm/km

22193

(3 x 1,5 + 3 G 0,25)

10,0





18

86,0

140,0

16

22194

(3 x 2,5 + 3 G 0,5)

11,4

18

210

26

144,0

220,0

14

22195

(3 x 4 + 3 G 0,75)

13,0

11

210

34

224,0

323,0

12

22196

(3 x 6 + 3 G 1,0)

15,0

6

150

44

298,0

420,0

10

22197

(3 x 10 + 3 G 1,5)

18,4

7

180

61

491,0

615,0

8

22198

(3 x 16 + 3 G 2,5)

21,0

9

190

82

723,0

819,0

6

22199

(3 x 25 + 3 G 4,0)

25,3

4

95

108

1138,0

1325,0

4

22223

(3 x 35 + 3 G 6,0)

27,8

3

85

135

1535,0

1718,0

2

22224

(3 x 50 + 3 G 10,0)

32,6

2

40

168

2208,0

2399,0

1

22225

(3 x 70 + 3 G 10,0)

38,1

2

45

207

2871,0

3056,0

2/0

22226

(3 x 95 + 3 G 16,0)

41,0

1

50

250

3953,0

4162,0

3/0

22227

(3 x 120 + 3 G 16,0)

46,4





292

4836,0

5075,0

4/0

22228

(3 x 150 + 3 G 25,0)

53,5





335

5412,0

6128,0

300 kcmil

22229

(3 x 185 + 3 G 35,0)

59,5





382

6969,0

7189,0

350 kcmil

22230

(3 x 240 + 3 G 42,5)

65,1







8540,0

9540,0

500 kcmil
