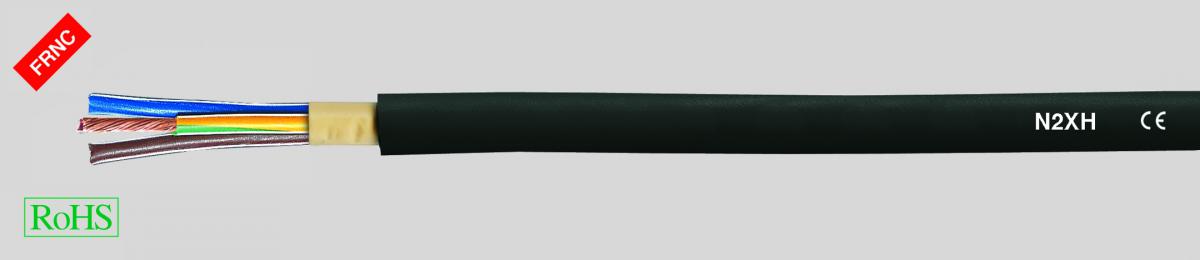

N2XH, силовой кабель 0,6/1 кВ, безгалогеновый, без сохранения работоспособности

DataSheet:

  • Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 604 или HD 604 S1 часть 1 и часть 5G
  • Сопротивление проводника (при 20°C)
  • в соответствии с VDE 0295 кл. 1 или 2, IEC 60228, или HD 383 кл. 1 или 2
  • Температурный диапазон
  • при прокладке от -5°C до +50°C
  • стационарно от -30 °C до +90 °C
  • Допустимая рабочая температура проводника 90 °C
  • Номинальное напряжение U0/U 0,6/1 кВ
  • Испытательное напряжение 4 кВ
  • Минимальный радиус изгиба
  • одножильный - прибл. 15х Ø кабеля
  • многожильный - прибл. 12х Ø кабеля
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Пожарная нагрузка см. табл. в приложении
  • Медный однопроволочный или многопроволочный проводник в соответствии с DIN VDE 0295 кл. 1 или 2, BS 6360 кл. 1 или 2 или IEC 60228 кл. 1 или 2, HD 383
  • Изоляция жил из сшитого полиэтилена, 2XI1 в соответствии с HD 604 S1
  • Цвета жил в соответствии с DIN VDE 0293-308 или HD 186
  • Цвета жил для 3+½ проводов
  • Модель J: ж-з (½), кор., чёрн., сер.
  • Модель О: син. (½), кор., чёрн., сер.
  • Общая повивная скрутка жил (у многожильных кабелей)
  • Общая внутренняя оболочка жил
  • Заполняющий компаунд или
  • Ленточная обёртка
  • Внешняя оболочка из термопластичного полиолефинового компаунда, HM4 в соответствии с HD 604 S1
  • Цвет оболочки - чёрный
  • Безгалогеновый, не выделяет коррозионных и токсичных газов
  • Не распространяет горение
  • Низкое дымовыделение
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Испытание на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 часть 3/ DIN EN 60332-3, EC 60332-3 (DIN VDE 0472 часть 804, тип испытания С)
  • Коррозионность газов при горении в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472 часть 813)
  • Безгалогеновый в соответствии с VDE 0482 часть 267/
  • DIN EN 50267-2-1/IEC 60754-1 (DIN VDE 0472 часть 815)
  • Плотность дыма в соответствии с VDE 0482 часть 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 часть 1+2 ( DIN VDE 0472 часть 816)
  • rm = круглый многопроволочный проводник
  • re = круглый однопроволочный провод
  • Безгалогеновый силовой кабель с улучшенными пожаростойкими характеристиками для электростанций, промышленных заводов, коммунальных учреждений, отелей, аэропортов, метро, вокзалов, больниц, универмагов, банков, школ, театров, кинотеатров, высотных домов, центральных постов управления и т.д. Предназначен для фиксированного монтажа в сухих и влажных помещениях поверх, внутри и под штукатуркой, а также в каменной кладке и в бетоне. Можно использовать для прокладки на открытом воздухе и в земле в трубах.
  • При прокладке в трубах не допускается скопление воды.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

N2XH-J

Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

Исполн. J

Исполн. O

53136

53330

3 x 50 / 25   sm

28,5

1680,0

2100,0

1

53137

53331

3 x 70 / 35   sm

31,4

2352,0

2800,0

2/0

53138

53332

3 x 95 / 50   sm

34,9

3216,0

3750,0

3/0

53139

53333

3 x 120 / 70   sm

38,0

4128,0

4750,0

4/0

53140

53334

3 x 150 / 70   sm

43,3

4992,0

5750,0

300 kcmil

53141

53335

3 x 185 / 95   sm

47,2

6240,0

7200,0

350 kcmil

53142

53336

3 x 240 / 120   sm

53,4

8064,0

9300,0

500 kcmil

N2XH-O

Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

Außen-Ø

ca. mm

Cu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 0,-

J-Ausf.

O-Ausf.



53558

1 x 1,5   rm

6,0

14,4

41,0

78,00



53559

1 x 2,5   rm

6,5

24,0

53,0

82,00

53100

53248

1 x 4   re

8,0

39,0

68,0

89,00

53101

53249

1 x 6   re

9,0

58,0

90,0

100,00

53102

53250

1 x 10   re

9,0

96,0

140,0

123,00

53103

53251

1 x 16   re

10,0

154,0

190,0

153,00

53104

53252

1 x 25   rm

11,0

240,0

290,0

203,00

53105

53253

1 x 35   rm

12,0

336,0

390,0

227,00

53106

53254

1 x 50   rm

15,0

480,0

510,0

274,00

53107

53255

1 x 70   rm

17,0

672,0

710,0

335,00

53108

53256

1 x 95   rm

19,0

912,0

960,0

406,00

53109

53257

1 x 120   rm

21,0

1152,0

1200,0

462,00

53110

53258

1 x 150   rm

23,0

1440,0

1480,0

550,00

53111

53259

1 x 185   rm

25,0

1776,0

1910,0

640,00

53112

53260

1 x 240   rm

28,0

2304,0

2370,0

783,00

53113

53261

1 x 300   rm

30,0

2880,0

2970,0

960,00

52485

52486

1 x 400   rm

32,9

3840,0

3957,0

1180,00

53114

53262

2 x 1,5   re

12,0

29,0

185,0

145,00

53115

53263

2 x 2,5   re

12,2

48,0

220,0

165,00

53116

53264

2 x 4   re

13,2

77,0

275,0

184,00

53117

53265

2 x 6   re

14,1

115,0

335,0

208,00

53118

53266

2 x 10   re

16,2

192,0

450,0

268,00

53119

53267

2 x 16   re

17,8

307,0

620,0

326,00

53120

53268

2 x 25   rm

21,0

480,0

930,0

518,00

53121

53269

3 x 1,5   re

13,0

43,0

220,0

124,00

53122

53270

3 x 2,5   re

14,0

72,0

280,0

144,00

53123

53271

3 x 4   re

15,0

115,0

350,0

168,00

53124

53272

3 x 6   re

16,0

173,0

420,0

202,00

53125

53273

3 x 10   re

18,0

288,0

600,0

295,00

53126

53274

3 x 16   re

20,0

461,0

770,0

358,00

53127

53275

3 x 25   rm

21,8

720,0

1120,0

549,00

53128

53276

3 x 35   sm

24,9

1008,0

1550,0

620,00

53129

53277

3 x 50   sm

25,2

1440,0

1750,0

776,00

53130

53278

3 x 70   sm

29,2

2016,0

2450,0

816,00

53131

53279

3 x 95   sm

32,0

2736,0

3250,0

1183,00

53132

53280

3 x 120   sm

34,9

3456,0

4000,0

1365,00

53133

53281

3 x 150   sm

39,2

4320,0

5000,0

1623,00

53134

53282

3 x 185   sm

44,1

5328,0

6150,0

1943,00

53135

53283

3 x 240   sm

49,2

6912,0

8000,0

2418,00

53143

53284

4 x 1,5   re

13,0

58,0

235,0

142,00

53144

53285

4 x 2,5   re

14,0

96,0

290,0

162,00

53145

53286

4 x 4   re

15,0

154,0

370,0

186,00

53146

53287

4 x 6   re

16,0

230,0

470,0

226,00

53147

53288

4 x 10   re

18,0

384,0

670,0

344,00

53148

53289

4 x 16   re

20,0

614,0

930,0

433,00

53149

53290

4 x 25   rm

25,0

960,0

1440,0

699,00

53150

53291

4 x 35   sm

27,0

1344,0

1890,0

782,00

53151

53292

4 x 50   sm

28,0

1920,0

2300,0

1013,00

53152

53293

4 x 70   sm

32,0

2688,0

3200,0

1318,00

53153

53294

4 x 95   sm

36,0

3648,0

4250,0

1597,00

53154

53295

4 x 120   sm

40,2

4608,0

5350,0

1856,00

53155

53296

4 x 150   sm

45,8

5760,0

6550,0

2191,00

53156

53297

4 x 185   sm

49,5

7104,0

8100,0

2540,00

53157

53298

4 x 240   sm

56,0

9216,0

10550,0

3076,00

53158

53299

5 x 1,5   re

14,5

72,0

280,0

172,00

53159

53309

5 x 2,5   re

16,0

120,0

350,0

199,00

53160

53310

5 x 4   re

17,0

192,0

450,0

223,00

53161

53311

5 x 6   re

18,5

288,0

600,0

261,00

53162

53312

5 x 10   re

21,0

480,0

850,0

378,00

53163

53313

5 x 16   re

24,0

768,0

1200,0

468,00

53557



5 x 25   rm

28,0

1200,0

1539,0

603,00

53164

53314

7 x 1,5   re

15,5

101,0

350,0

210,00

53171

53315

7 x 2,5   re

17,0

168,0

370,0

243,00

53178

53316

7 x 4   re

17,2

269,0

530,0

280,00

53165

53317

10 x 1,5   re

18,5

144,0

480,0

266,00

53172

53318

10 x 2,5   re

20,0

240,0

500,0

315,00

53166

53319

12 x 1,5   re

19,0

173,0

520,0

302,00

53173

53320

12 x 2,5   re

21,0

288,0

560,0

358,00

53179

53321

12 x 4   re

21,2

461,0

800,0

420,00

53167

53322

14 x 1,5   re

20,0

202,0

550,0

337,00

53174

53323

14 x 2,5   re

22,0

336,0

630,0

400,00

53168

53324

19 x 1,5   re

22,0

274,0

700,0

415,00

53175

53325

19 x 2,5   re

24,0

456,0

800,0

495,00

53169

53326

24 x 1,5   re

25,0

346,0

850,0

486,00

53176

53327

24 x 2,5   re

27,0

576,0

990,0

586,00

53170

53328

30 x 1,5   re

26,0

432,0

950,0

574,00

53177

53329

30 x 2,5   re

28,0

720,0

1180,0

696,00
