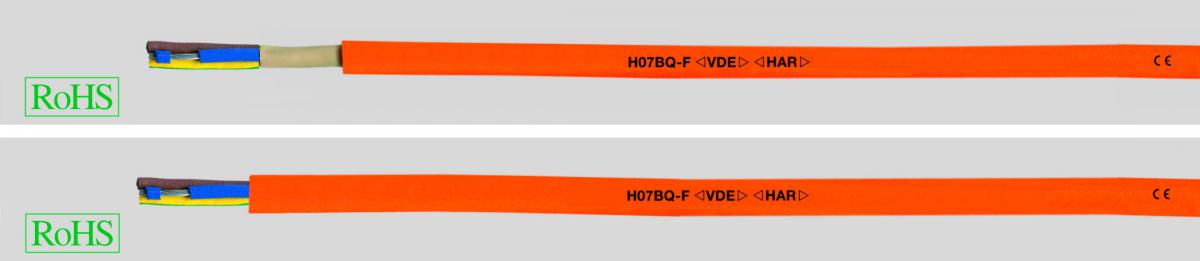

H05BQ-F / H07BQ-F (NGMH11YÖ)

DataSheet:

  • Силовой EPR/PUR-кабель в соответствии с DIN VDE 0285-525-2-21/ DIN EN 50525-2-21
  • Температурный диапазон подвижно от -40°C до +80°C, стационарно от -50°C до +90°C
  • Допустимая рабочая температура на проводнике 90 °C
  • Номинальное напряжение
  • H05BQ-F: U0/U 300/500 В до 1 мм²
  • H07BQ-F: U0/U 450/750 В от 1,5 мм²
  • Испытательное напряжение
  • H05BQ-F: 2000 В до 1 мм²
  • H07BQ-F: 2500 В от 1,5 мм²
  • Минимальный радиус изгиба подвижно пр. 5x Ø кабеля, стационарно пр. 3x Ø кабеля,
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5 или HD 383 кл. 5
  • Изоляция жил из резины, смесь EI6 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
  • Маркировка жил в соответствии с DIN VDE 0293-308 и HD308 S2
  • Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
  • Повивная скрутка жил с оптимальным шагом (допускается внутренний компаунд-заполнитель)
  • Внешняя PUR-оболочка TMPU в соответствии с DIN EN 50363-10-2
  • Цвет оболочки – оранжевый (RAL 2003)
  • Стойкость к истиранию
  • Стойкость к разрыву и раздиру
  • Стойкость к порезам
  • Стойкость к
  • маслам, смазкам, бензину
  • воздействию воды и погодных условий
  • озону и кислороду
  • УФ-излучению, гидролизу и микробам
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления
  • На основании VDE.
  • 7 G 1,5 мм² и 12 G 1,5 мм² и сечения >16 мм²  обозначаются 07BQ-F
  • *) Исполнение с компаундом - наполнителем
  • Данные кабели используются при средних механических нагрузках в сухих и влажных помещениях, например, для подключения сельскохозяйственной или промышленной техники, нагревательных устройств при условии отсутствия опасности контакта с горячими деталями или теплового излучения. Применяются для электрических устройств, таких как сверлильные станки, ручные циркулярные пилы, а также переносные двигатели и механизмы в сельском хозяйстве и на строительных площадках. Также подходят для холодильных установок.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

мин. - макс.

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

22050

2 x 0,75

5,7 - 7,4

14,4

52,0

18

22051

3 G 0,75

6,2 - 8,1

21,6

63,0

18

22052

4 G 0,75

6,8 - 8,8

29,0

80,0

18

22053

5 G 0,75

7,6 - 9,9

36,0

96,0

18

22054

2 x 1

6,1 - 8,0

19,2

59,0

17

22055

3 G 1

6,5 - 8,5

29,0

71,0

17

22056

4 G 1

7,1 - 9,3

38,4

89,0

17

22057

5 G 1

8,0 - 10,3

48,0

112,0

17
