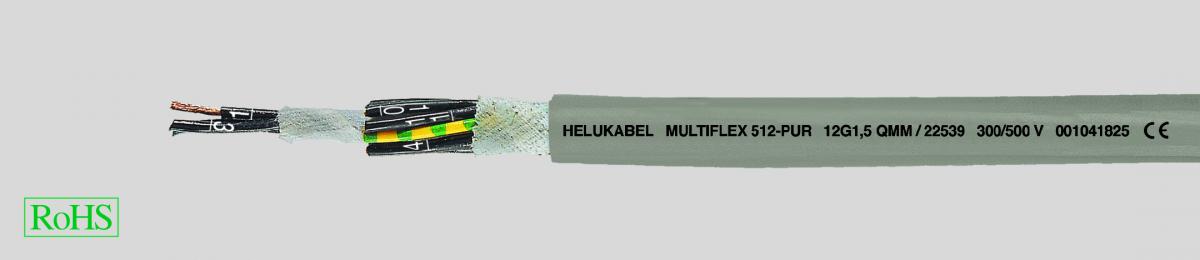

MULTIFLEX 512®-PUR - специальный кабель для буксируемых цепей при экстремальных условиях, безгалогеновый, с разметкой метража

  • Специальный кабель для буксируемых цепей для больших механических нагрузок на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
  • Температурный диапазон
  • подвижно от -30°C до +80°C
  • стационарно от -40°C до +80°C
  • Номинальное напряжение U0/U 300/500 В
  • Испытательное напряжение 3000 В
  • Сопротивление изоляции мин. 100 МОм x км
  • Минимальный радиус изгиба
  • подвижно 5x Ø кабеля
  • стационарно 3x Ø кабеля
  • Тест на переменный изгиб
  • тестировался на прибл. 10 млн. циклов переменных изгибов
  • Стойкость к радиации до 50x106 сДж/кг (до 50 Мрад)
  • Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
  • Изоляция жил-специальный PP
  • Чёрные жилы с цифровой маркировкой белого цвета
  • Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Специальная обмотка поверх каждого повива (от 4 мм² без обмотки поверх внешнего повива)
  • Специальная внешняя TMPU-оболочка из цельного полиуретана в соответствии с DIN VDE 0207-363-10-2 / DIN EN 50363-10-2
  • Цвет оболочки – серый (RAL 7001), с матовой поверхностью
  • С разметкой метража
  • Высокая маслостойкость
  • Длительное использование в многосменном режиме в условиях высоких нагрузок при изгибе
  • Низкая адгезионность
  • Высокая стойкость к механическим нагрузкам
  • Высокая стойкость к переменным изгибам
  • Длительный срок службы за счёт низкого коэффициента трения PP-изоляции
  • Высокая прочность на разрыв, стойкость к истиранию и ударопрочность даже при низких температурах
  • Устойчив к атмосферным воздействиям, воздействию озона и УФ-лучей, растворителей, кислот и щёлочей, гидравлических жидкостей, гидролизу
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • G = с желто-зеленой жилой заземления
  • x = без жилы заземления (OZ)
  • Протестированы на пригодность в чистых помещениях на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.
  • Дополнительную информацию см. в начале каталога
  • Аналоги с экраном:
  • MULTIFLEX 512®-C-PUR
  • Эти специальные кабели для буксируемых цепей используются для длительных изгибающих напряжений при многосменной эксплуатации в станках, инструментах и робототехнике.
  • Данный кабель применяется для буксируемых цепей при свободном перемещении без растяжений и других механических нагрузок.
  • Кабель разработан по новейшим технологиям с гибкой PP-изоляцией и устойчивой к разрезам внешней PUR-оболочкой с низким коэффициентом трения, что гарантирует длительный срок службы и экономичность.
  • В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой в таблице в начале каталога.
  • При использовании в буксируемых цепях следует соблюдать руководство по монтажу.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

22501

2 x 0,5

5,5

9,6

38,0

20

22502

3 G 0,5

5,8

14,4

46,0

20

22503

4 G 0,5

6,4

19,0

59,0

20

22504

5 G 0,5

7,0

24,0

68,0

20

22505

7 G 0,5

8,1

33,6

88,0

20

22506

12 G 0,5

9,9

58,0

131,0

20

22507

18 G 0,5

11,5

86,0

197,0

20

22508

20 G 0,5

12,0

96,0

260,0

20

22509

25 G 0,5

13,7

120,0

282,0

20

22510

30 G 0,5

14,3

144,0

315,0

20

22511

36 G 0,5

15,3

172,0

374,0

20

22512

2 x 0,75

6,2

14,4

47,0

18

22513

3 G 0,75

6,5

21,6

58,0

18

22514

4 G 0,75

7,0

29,0

69,0

18

22515

5 G 0,75

7,8

36,0

85,0

18

22516

7 G 0,75

9,0

50,0

118,0

18

22517

12 G 0,75

11,0

86,0

183,0

18

22518

18 G 0,75

13,0

130,0

270,0

18

22519

20 G 0,75

13,5

144,0

290,0

18

22520

25 G 0,75

15,4

180,0

374,0

18

22521

30 G 0,75

16,2

216,0

420,0

18

22522

36 G 0,75

17,6

259,0

498,0

18

22523

2 x 1

6,9

19,2

55,0

17

22524

3 G 1

7,4

29,0

70,0

17

22525

4 G 1

8,0

38,0

86,0

17

22526

5 G 1

8,7

48,0

102,0

17

22527

7 G 1

10,2

67,0

143,0

17

22528

12 G 1

12,6

115,0

225,0

17

22529

18 G 1

14,8

173,0

334,0

17

22530

20 G 1

15,8

192,0

370,0

17

22531

25 G 1

18,1

240,0

460,0

17

22532

30 G 1

18,5

288,0

530,0

17

22533

36 G 1

20,1

346,0

625,0

17

22878

41 G 1

22,0

410,0

779,0

17

22879

50 G 1

24,0

498,0

953,0

17

22880

65 G 1

27,2

650,0

1205,0

17

22534

2 x 1,5

7,6

29,0

70,0

16

22535

3 G 1,5

8,1

43,0

90,0

16

22536

4 G 1,5

8,7

58,0

106,0

16

22537

5 G 1,5

9,7

72,0

145,0

16

22538

7 G 1,5

11,3

101,0

205,0

16

22539

12 G 1,5

13,8

173,0

320,0

16

22540

18 G 1,5

16,3

259,0

465,0

16

22541

20 G 1,5

17,3

288,0

510,0

16

22542

25 G 1,5

19,8

360,0

650,0

16

22543

30 G 1,5

20,3

432,0

750,0

16

22544

36 G 1,5

22,2

518,0

880,0

16

22881

42 G 1,5

24,0

628,0

1209,0

16

22882

50 G 1,5

26,2

749,0

1449,0

16

22883

61 G 1,5

28,9

912,0

1712,0

16

22545

2 x 2,5

9,2

48,0

115,0

14

22546

3 G 2,5

9,7

72,0

162,0

14

22547

4 G 2,5

10,5

96,0

196,0

14

22548

5 G 2,5

11,6

120,0

230,0

14

22549

7 G 2,5

13,8

168,0

312,0

14

22550

12 G 2,5

16,9

288,0

532,0

14

22551

18 G 2,5

20,0

432,0

762,0

14

22552

20 G 2,5

21,2

480,0

858,0

14

22553

25 G 2,5

24,4

600,0

998,0

14

22554

4 G 4

13,2

154,0

283,0

12

22555

5 G 4

14,6

192,0

349,0

12

22556

7 G 4

17,6

269,0

498,0

12

22557

4 G 6

14,4

230,0

432,0

10

22558

5 G 6

15,9

288,0

529,0

10

22559

7 G 6

19,2

403,0

782,0

10

22560

4 G 10

18,4

384,0

685,0

8

22561

5 G 10

20,7

480,0

817,0

8

22562

7 G 10

24,7

672,0

1023,0

8

22563

4 G 16

21,3

614,0

1042,0

6

22564

5 G 16

23,8

768,0

1292,0

6

22565

7 G 16

28,6

1075,0

1709,0

6
