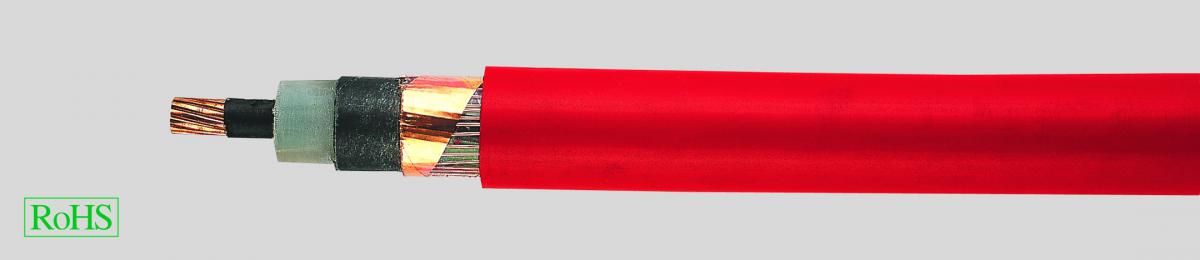

N2XSY, 6/10кВ, 12/20кВ, 18/30кВ, XLPE-изоляция, алюминиевый проводник, 1-жильный, экранированный, PVC-оболочка

DataSheet:

  • Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620-5С или HD 620 S1 и IEC 60502
  • Температурный диапазон
  • при прокладке до -5°C
  • Рабочая температура макс. 90°C
  • Температура при коротком замыкании 250 °C (время короткого замыкания до 5 сек.)
  • Номинальные напряжения U0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
  • Рабочие напряжения
  • для 6/10 кВ макс. 12 кВ
  • для 12/10 кВ макс. 24 кВ
  • для 18/30 кВ макс. 36 кВ
  • Испытательные напряжения
  • для 6/10 кВ = 15 кВ
  • для 12/20 кВ = 30 кВ
  • для 18/30 кВ = 45 кВ
  • Минимальный радиус изгиба 15х Ø кабеля
  • Допустимая токовая нагрузка см. табл. в приложении
  • Медный проводник в соответствии смDIN VDE 0295 кл. 2, многопроволочный, BS 6360 кл. 2, IEC 60228 кл.2
  • Внутренний токопроводящий слой
  • Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620 S2
  • Внешний токопроводящий слой, экструдированный и прочно сшитый с изоляцией жил
  • Проводящая обмотка
  • Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
  • Обмотка
  • Внешняя PVC-оболочка, DMV6 в соответствии с HD 620.1
  • Цвет оболочки - красный
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания В)
  • Примечание по монтажу
  • Экструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки.
  • rm = круглый проводник, многопроволочный
  • Другие типы и размеры по запросу
  • Используется для прокладки внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Благодаря хорошим монтажным характеристикам их легко прокладывать в сложных трассах.
  • Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно сцепленный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Рабочее
напряжение

макс.

Номинальное
напряжение

kV

Толщина
изолирующей стенки

мм

Толщина
стенки
оболочки

Номинальное значение

мм

Внешний Ø

мин. - макс.

мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер



32400

1 x 35

rm / 16

12

6 / 10

3,4

2,5

23,0 - 28,0

518,0

905,0

2



32401

1 x 50

rm / 16

12

6 / 10

3,4

2,5

24,0 - 29,0

662,0

1080,0

1



32402

1 x 70

rm / 16

12

6 / 10

3,4

2,5

26,0 - 31,0

854,0

1310,0

2/0



32403

1 x 95

rm / 16

12

6 / 10

3,4

2,5

26,0 - 32,0

1094,0

1580,0

3/0



32404

1 x 120

rm / 16

12

6 / 10

3,4

2,5

28,0 - 34,0

1334,0

1860,0

4/0



32406

1 x 150

rm / 25

12

6 / 10

3,4

2,5

29,0 - 35,0

1723,0

2210,0

300 kcmil



32405

1 x 150

rm / 16

12

6 / 10

3,4

2,5

29,0 - 35,0

1622,0

2040,0

300 kcmil



32408

1 x 185

rm / 25

12

6 / 10

3,4

2,5

31,0 - 37,0

2059,0

2580,0

350 kcmil



32407

1 x 185

rm / 16

12

6 / 10

3,4

2,5

31,0 - 37,0

1958,0

2450,0

350 kcmil



32409

1 x 240

rm / 16

12

6 / 10

3,4

2,5

33,0 - 39,0

2486,0

3000,0

500 kcmil



32410

1 x 240

rm / 25

12

6 / 10

3,4

2,5

33,0 - 39,0

2587,0

3130,0

500 kcmil



32411

1 x 300

rm / 25

12

6 / 10

3,4

2,5

36,0 - 41,0

3163,0

3780,0

600 kcmil



32412

1 x 400

rm / 35

12

6 / 10

3,4

2,5

40,0 - 45,0

4234,0

4670,0

750 kcmil



32413

1 x 500

rm / 35

12

6 / 10

3,4

2,5

43,0 - 48,0

5194,0

5750,0

1000 kcmil



32414

1 x 35

rm / 16

24

12 / 20

5,5

2,5

27,0 - 32,0

518,0

1110,0

2



32415

1 x 50

rm / 16

24

12 / 20

5,5

2,5

28,0 - 33,0

662,0

1250,0

1



32416

1 x 70

rm / 16

24

12 / 20

5,5

2,5

30,0 - 35,0

854,0

1510,0

2/0



32417

1 x 95

rm / 16

24

12 / 20

5,5

2,5

31,0 - 36,0

1094,0

1780,0

3/0



32418

1 x 120

rm / 16

24

12 / 20

5,5

2,5

32,0 - 38,0

1334,0

2070,0

4/0



32419

1 x 150

rm / 16

24

12 / 20

5,5

2,5

33,0 - 39,0

1622,0

2310,0

300 kcmil



32420

1 x 150

rm / 25

24

12 / 20

5,5

2,5

33,0 - 39,0

1723,0

2420,0

300 kcmil



32422

1 x 185

rm / 25

24

12 / 20

5,5

2,5

35,0 - 41,0

2059,0

2810,0

350 kcmil



32421

1 x 185

rm / 16

24

12 / 20

5,5

2,5

35,0 - 41,0

1958,0

2650,0

350 kcmil



32424

1 x 240

rm / 25

24

12 / 20

5,5

2,5

38,0 - 44,0

2587,0

3360,0

500 kcmil



32423

1 x 240

rm / 16

24

12 / 20

5,5

2,5

38,0 - 44,0

2486,0

3260,0

500 kcmil



32425

1 x 300

rm / 25

24

12 / 20

5,5

2,5

40,0 - 46,0

3163,0

4020,0

600 kcmil



32426

1 x 400

rm / 35

24

12 / 20

5,5

2,5

43,0 - 49,0

4234,0

4930,0

750 kcmil



32427

1 x 500

rm / 35

24

12 / 20

5,5

2,5

46,0 - 52,0

5194,0

6050,0

1000 kcmil



32428

1 x 50

rm / 16

36

18 / 30

8

2,5

32,0 - 38,0

662,0

1480,0

1



32429

1 x 70

rm / 16

36

18 / 30

8

2,5

34,0 - 40,0

854,0

1730,0

2/0



32430

1 x 95

rm / 16

36

18 / 30

8

2,5

35,0 - 41,0

1094,0

2060,0

3/0



32431

1 x 120

rm / 16

36

18 / 30

8

2,5

37,0 - 43,0

1334,0

2330,0

4/0



32432

1 x 150

rm / 25

36

18 / 30

8

2,5

38,0 - 44,0

1723,0

2720,0

300 kcmil



32433

1 x 185

rm / 25

36

18 / 30

8

2,5

40,0 - 46,0

2059,0

3100,0

350 kcmil



32434

1 x 240

rm / 25

36

18 / 30

8

2,5

42,0 - 48,0

2587,0

3730,0

500 kcmil



32435

1 x 300

rm / 25

36

18 / 30

8

2,5

45,0 - 51,0

3163,0

4000,0

600 kcmil



32436

1 x 400

rm / 35

36

18 / 30

8

2,5

48,0 - 54,0

4234,0

5330,0

750 kcmil



32437

1 x 500

rm / 35

36

18 / 30

8

2,5

51,0 - 57,0

5194,0

6480,0

1000 kcmil
