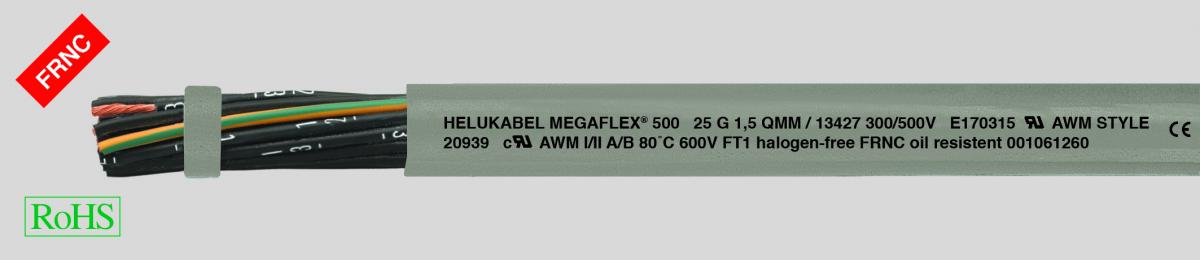

MEGAFLEX® 500 - безгалогеновый, трудновоспламеняемый, маслостойкий, устойчивый к УФ-излучению, гибкий, с разметкой метража

DataSheet:

  • Безгалогеновый гибкий кабель управления на основании DIN VDE 0285-525-3-11/DIN EN 50525-3-11, в соответствии с UL-станд. 20939, UL-станд. 758
  • Температурный диапазон
  • подвижно от -30°C до +80°C
  • стационарно от -40°C до +80°C
  • Номинальное напряжение U0/U 300/500 В
  • Испытательное напряжение 3000 В
  • Минимальный радиус изгиба
  • подвижно прибл. 10х Ø кабеля
  • стационарно прибл. 4x Ø кабеля
  • Гибкость
  • Испытание на переменный изгиб в соответствии с DIN VDE 0473-396 / DIN EN 50396
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил из специального безгалогенового полимера
  • Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Внешняя оболочка из специального безгалогенового полимера
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Безгалогеновый
  • Не распространяющий горение
  • Стойкий к маслам и жирам
  • Стойкий к атмосферным воздействиям и УФ-лучам
  • Стойкий к гидролизу
  • Гибкий, стойкий к истиранию и износу
  • Озоностойкий
  • Годен для вторичной переработки
  • Испытания
  • Испытание на огнестойкость в соответствии с VDE 0482-332-3/ BS 4066 часть 3/ DIN EN 60332-3/ EC 60332-3-24 (ранее DIN VDE 0472 часть 804, тип испытания С)
  • Самозатухающий и не распространяющий горение в соответствии
  • с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (ранее DIN VDE 0472, часть 804, тип испытания B), SCA FT1
  • Коррозионная активность газов сгорания в соответствии с NF X 10-702
  • Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (соответствует DIN VDE 0472 часть  815)
  • Плотность дыма в соответствии с DIN VDE 0482 часть 1034-1+2, DIN EN 61034-1+2 / IEC 61034-1+2, BS 7622 часть 1+2 (до сих пор DIN VDE 0472 часть 816).
  • Маслостойкий в соответствии с DIN/EN 60811-2-1
  • Стойкий к гидролизу в соответствии с DIN EN 61234-1
  • Озоностойкий в соответствии с DIN VDE 0473-811-403/DIN EN 60811-403
  • G = с желто-зеленой жилой заземления
  • x = без жилы заземления (OZ)
  • С учётом минимальной партии для заказа поставляется также кабель 0,6/1 кВ. MEGAFLEX® 600
  • Аналоги с экраном:
  • MEGAFLEX® 500-C
  • Подходит для стационарной прокладки в качестве гибкого кабеля при высоких механических нагрузках в свободном движении без растягивающих усилий. Используется как измерительный и контрольный кабель, в частности, в машино- и приборостроении, в системах кондиционирования воздуха, в складской и подъемно-транспортной технике, судостроении и в установках возобновляемой энергии, например, в ветрогенераторах. Предназначены, в первую очередь, для общественных зданий, таких как аэропорты и вокзалы, где при пожаре необходимо предотвратить материальный ущерб и ущерб здоровью людей.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

13344

2 x 0,5

4,8

9,6

43,0

20

13345

3 G 0,5

5,1

14,4

50,0

20

13346

3 x 0,5

5,1

14,4

50,0

20

13347

4 G 0,5

5,7

19,0

60,0

20

13348

4 x 0,5

5,7

19,0

60,0

20

13349

5 G 0,5

6,2

24,0

71,0

20

13350

5 x 0,5

6,2

24,0

71,0

20

13351

7 G 0,5

7,4

33,6

84,0

20

13352

8 G 0,5

8,0

38,0

101,0

20

13353

10 G 0,5

8,8

48,0

121,0

20

13354

12 G 0,5

9,1

58,0

142,0

20

13355

16 G 0,5

10,0

76,0

183,0

20

13356

18 G 0,5

10,7

86,0

204,0

20

13357

20 G 0,5

11,2

96,0

227,0

20

13359

25 G 0,5

12,7

120,0

283,0

20

13360

30 G 0,5

13,5

144,0

324,0

20

13361

34 G 0,5

14,5

163,0

367,0

20

13362

37 G 0,5

15,0

178,0

381,0

20

13363

41 G 0,5

15,8

197,0

417,0

20

13364

42 G 0,5

15,8

202,0

454,0

20

13365

50 G 0,5

17,3

240,0

519,0

20

13366

61 G 0,5

19,4

293,0

635,0

20

13367

65 G 0,5

19,4

312,0

694,0

20

13368

2 x 0,75

5,2

14,4

47,0

19

13369

3 G 0,75

5,5

21,6

56,0

19

13370

3 x 0,75

5,5

21,6

56,0

19

13371

4 G 0,75

6,2

29,0

69,0

19

13372

4 x 0,75

6,2

29,0

69,0

19

13373

5 G 0,75

6,8

36,0

83,0

19

13374

5 x 0,75

6,8

36,0

83,0

19

13375

7 G 0,75

8,1

50,0

114,0

19

13376

7 x 0,75

8,1

50,0

114,0

19

13377

8 G 0,75

8,9

58,0

136,0

19

13378

10 G 0,75

9,6

72,0

172,0

19

13379

12 G 0,75

9,9

86,0

183,0

19

13380

16 G 0,75

11,2

115,0

241,0

19

13381

18 G 0,75

11,9

130,0

266,0

19

13382

20 G 0,75

12,6

144,0

291,0

19

13383

25 G 0,75

14,1

180,0

374,0

19

13384

30 G 0,75

15,4

216,0

450,0

19

13385

34 G 0,75

16,4

245,0

517,0

19

13386

37 G 0,75

17,2

260,0

541,0

19

13387

41 G 0,75

17,6

296,0

611,0

19

13388

42 G 0,75

17,6

302,0

621,0

19

13389

50 G 0,75

19,8

360,0

742,0

19

13390

61 G 0,75

20,9

439,0

853,0

19

13392

65 G 0,75

21,5

468,0

909,0

19

13393

2 x 1

5,5

19,2

63,0

18

13394

3 G 1

6,0

29,0

74,0

18

13395

3 x 1

6,0

29,0

74,0

18

13396

4 G 1

6,6

38,4

90,0

18

13397

4 x 1

6,6

38,4

90,0

18

13398

5 G 1

7,2

48,0

109,0

18

13399

7 G 1

8,6

67,0

151,0

18

13400

8 G 1

9,4

77,0

184,0

18

13401

10 G 1

10,4

96,0

224,0

18

13402

12 G 1

10,7

115,0

243,0

18

13403

16 G 1

12,0

154,0

314,0

18

13404

18 G 1

12,7

173,0

361,0

18

13405

20 G 1

13,5

192,0

387,0

18

13406

25 G 1

15,2

240,0

496,0

18

13407

34 G 1

17,4

326,0

670,0

18

13408

37 G 1

18,4

355,0

713,0

18

13409

41 G 1

18,9

394,0

784,0

18

13410

42 G 1

18,9

403,0

824,0

18

13411

50 G 1

21,0

480,0

952,0

18

13412

61 G 1

22,2

586,0

1140,0

18

13413

65 G 1

22,8

628,0

1201,0

18

13414

2 x 1,5

6,1

29,0

70,0

16

13415

3 G 1,5

6,5

43,0

94,0

16

13416

3 x 1,5

6,5

43,0

94,0

16

13417

4 G 1,5

7,2

58,0

112,0

16

13418

5 G 1,5

7,9

72,0

141,0

16

13419

7 G 1,5

9,5

101,0

191,0

16

13420

8 G 1,5

10,4

115,0

224,0

16

13421

10 G 1,5

11,3

144,0

282,0

16

13422

12 G 1,5

11,7

173,0

311,0

16

13423

16 G 1,5

13,3

230,0

392,0

16

13425

18 G 1,5

14,0

259,0

450,0

16

13426

20 G 1,5

14,9

288,0

497,0

16

13427

25 G 1,5

16,8

360,0

630,0

16

13428

34 G 1,5

19,4

490,0

842,0

16

13429

37 G 1,5

20,2

533,0

897,0

16

13430

50 G 1,5

23,4

720,0

1277,0

16

13431

61 G 1,5

24,8

878,0

1460,0

16

13432

65 G 1,5

26,0

936,0

1612,0

16

13433

2 x 2,5

7,6

48,0

118,0

14

13434

3 G 2,5

8,3

72,0

151,0

14

13435

4 G 2,5

9,1

96,0

181,0

14

13436

5 G 2,5

10,2

120,0

224,0

14

13437

7 G 2,5

12,1

168,0

316,0

14

13438

8 G 2,5

13,2

192,0

370,0

14

13439

10 G 2,5

14,6

240,0

451,0

14

13440

12 G 2,5

15,2

288,0

499,0

14

13441

16 G 2,5

16,8

384,0

720,0

14

13442

18 G 2,5

18,1

432,0

769,0

14

13443

20 G 2,5

19,0

480,0

911,0

14

13444

25 G 2,5

22,2

600,0

1047,0

14

13445

30 G 2,5

22,9

720,0

1280,0

14

13446

2 x 4

9,2

77,0

199,0

12

13447

3 G 4

9,9

115,0

247,0

12

13448

4 G 4

11,0

154,0

299,0

12

13449

5 G 4

12,1

192,0

369,0

12

13450

7 G 4

13,3

269,0

463,0

12

13451

8 G 4

15,9

307,0

601,0

12

13452

10 G 4

17,3

384,0

698,0

12

13453

12 G 4

18,3

461,0

790,0

12

13454

16 G 4

20,2

614,0

1130,0

12

13455

18 G 4

21,8

691,0

1280,0

12

13456

2 x 6

10,8

115,0

266,0

10

13457

3 G 6

11,7

173,0

360,0

10

13458

4 G 6

13,0

230,0

429,0

10

13459

5 G 6

14,5

288,0

529,0

10

13460

7 G 6

16,0

403,0

631,0

10

13461

2 x 10

14,0

192,0

440,0

8

13462

3 G 10

15,0

288,0

550,0

8

13463

4 G 10

16,8

384,0

708,0

8

13464

5 G 10

18,7

480,0

862,0

8

13465

7 G 10

20,6

672,0

1124,0

8

13466

2 x 16

16,5

307,0

642,0

6

13467

3 G 16

17,6

461,0

830,0

6

13468

4 G 16

19,7

641,0

1060,0

6

13469

5 G 16

21,9

768,0

1270,0

6

13470

7 G 16

24,4

1075,0

1794,0

6

13471

3 G 25

22,5

720,0

1190,0

4

13472

4 G 25

25,2

960,0

1594,0

4

13473

5 G 25

27,9

1200,0

2014,0

4

13474

3 G 35

26,3

1008,0

1590,0

2

13475

4 G 35

29,2

1344,0

2200,0

2

13476

5 G 35

32,7

1680,0

2693,0

2

13477

3 G 50

31,5

1440,0

2571,0

1

13478

4 G 50

35,0

1920,0

3087,0

1

13479

5 G 50

38,7

2400,0

3980,0

1

13480

3 G 70

37,2

2016,0

3207,0

2/0

13481

4 G 70

42,2

2688,0

4077,0

2/0

13482

5 G 70

47,4

3360,0

5501,0

2/0

13483

3 G 95

42,1

2736,0

4708,0

3/0

13484

4 G 95

47,0

3648,0

5590,0

3/0

13485

5 G 95

52,3

4560,0

6972,0

3/0

13486

3 G 120

46,6

3456,0

5515,0

4/0

13487

4 G 120

51,4

4608,0

7100,0

4/0

13488

3 G 150

53,0

4320,0

6279,0

300 kcmil

13489

4 G 150

59,0

5760,0

7781,0

300 kcmil
