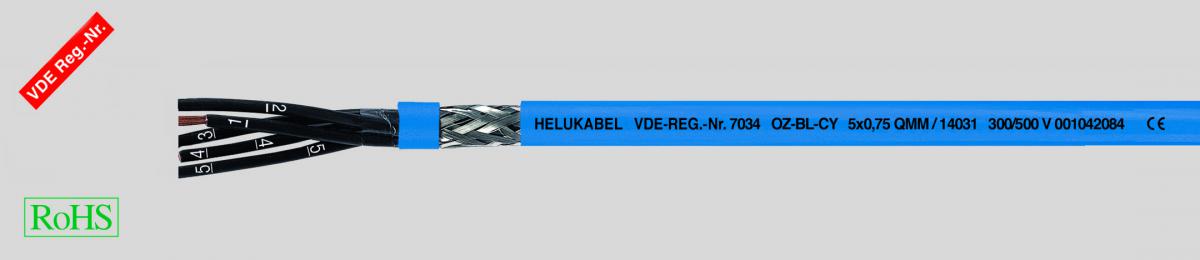

OZ-BL-CY - ЭМС, с синей оболочкой, искробезопасный, гибкий, с разметкой метража

DataSheet:

  • Специальная PVC-оболочка синего цвета для взрывоопасных зон класса “i”
  • Для искробезопасных цепей в соответствии с DIN EN 60079-14 или IEC 60079-14 раздел 12.2.2 (VDE 0165 ч. 1)
  • Температурный диапазон
  • подвижно от -10 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Номинальное напряжение U0/U 300/500 В
  • Испытательное напряжение 3000 В
  • Напряжение пробоя мин. 6000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Рабочая емкость
  • жила/жила пр. 140 нФ/км
  • жила/экран пр. 187 нФ/км
  • Индуктивность пр. 0,68 мГн/км
  • Сопротивление связи макс. 250 Ом/км
  • Минимальный радиус изгиба
  • подвижно 10x Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил – специальный PVC-материал Z 7225
  • Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Без жилы заземления
  • Повивная скрутка жил с оптимальным шагом
  • Разделительная пленка
  • Экран из луженой медной проволоки, покрытие прибл. 85 %
  • Внешняя оболочка – специальный PVC-материал TM2 в соответствии с
  • DIN VDE 0207-363-4-1/DIN EN 50363-4-1
  • Цвет оболочки – синий (RAL 5015)
  • С разметкой метража
  • Специальная внешняя PVC-оболочка в целом устойчива к маслам, химическим реагентам – см. таблицу в приложении
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Для прокладки в земле использовать NYY с синей оболочкой
  • Кабель для ЭВМ RE-2Y(St)Yv с синей оболочкой см. в разделе о кабелях для передачи данных и для ЭВМ
  • Используются для взрывоопасных зон в качестве гибких контрольных и измерительных кабелей с синим цветом, обозначающим искробезопасное исполнение (класс взрывобезопасности “i”), для искробезопасных установок в измерительном и управляющем оборудовании. Эти установки не заземлены и отделены от силовых кабелей. Такие кабели не предназначены для прокладки в земле.
  • За счет экранирования обеспечивается точная передача данных.
  • ЭМС = электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

14028

2 x 0,75

6,1

40,0

59,0

18

14029

3 x 0,75

6,3

52,0

66,0

18

14030

4 x 0,75

6,8

60,0

77,0

18

14031

5 x 0,75

7,4

71,0

93,0

18

14088

7 x 0,75

8,2

91,0

130,0

18

14032

8 x 0,75

9,6

110,0

145,0

18

14033

10 x 0,75

10,3

137,0

180,0

18

14034

12 x 0,75

10,5

142,0

202,0

18

14035

18 x 0,75

12,7

212,0

292,0

18

14036

20 x 0,75

13,3

238,0

362,0

18

14037

25 x 0,75

15,0

281,0

415,0

18

14038

30 x 0,75

15,8

320,0

486,0

18

14039

34 x 0,75

17,2

345,0

523,0

18

14040

41 x 0,75

18,6

400,0

680,0

18

14041

2 x 1

6,4

50,0

65,0

17

14042

3 x 1

6,7

60,0

81,0

17

14043

4 x 1

7,2

71,0

98,0

17

14044

5 x 1

8,0

88,0

127,0

17

14045

7 x 1

8,7

111,0

158,0

17

14046

12 x 1

11,4

184,0

260,0

17

14047

18 x 1

13,5

260,0

380,0

17

14048

25 x 1

16,2

349,0

534,0

17

14049

34 x 1

18,5

486,0

741,0

17

14050

2 x 1,5

7,0

63,0

88,0

16

14051

3 x 1,5

7,5

80,0

100,0

16

14052

4 x 1,5

8,1

97,0

126,0

16

14053

5 x 1,5

9,0

119,0

160,0

16

14054

7 x 1,5

9,8

147,0

208,0

16

14055

12 x 1,5

12,8

267,0

338,0

16

14056

18 x 1,5

15,4

374,0

479,0

16

14057

25 x 1,5

18,4

526,0

705,0

16

14058

30 x 1,5

19,1

555,0

830,0

16

14059

34 x 1,5

20,8

629,0

900,0

16
