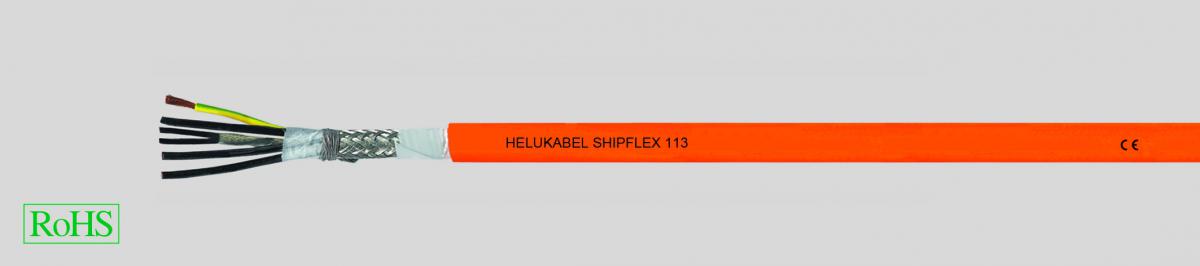

SHIPFLEX 113, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража

DataSheet:

  • Специальный экранированный кабель для подвижных кабель-каналов
  • UL-Style 20234
  • Температурный дипазаон
  • подвижно от -40°C до +80°C
  • стационарно от -40°C до +80°C
  • Температура монтажа мин. -25°C
  • Номинальное напряжение
  • в соответствии с VDE U0/U 0,6/1 кВ
  • UL 1000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба 7,5xØ кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл.6, IEC 60228 кл.6
  • Специальная изоляция жил
  • Жилы питания чёрного цвета с надписью U1, V2, W3
  • Желто-зелёная жила заземления, в зависимости от сечения кабеля при необходимости скручена вместе с жилами управления и питания
  • Чёрные жилы управления с белыми цифрами 5,6
  • Жилы управления экранированы попарно алюминиевой фольгой и лужёной медной оплёткой, покрытие прибл. 85%
  • Жилы управления скручены попарно с питающими жилами с оптимальным шагом и со стабилизирующим наполнителем
  • Обмотка поверх внешнего повива
  • Экранирующая оплётка из лужёных медных проволок, оптимальное покрытие прибл. 85%
  • Внешняя оболочка из цельного полиуретана в соответствии со станд. UL 1581, табл. 50227
  • Цвет оболочки - оранжевый (RAL 2003)
  • С разметкой метража
  • Не распостраняющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
  • Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
  • Маслостойкий в соответствии с IEC 60092-350, приложение F
  • Поведение при низких температурах при -40°C в соответствии с IEC 60092-350 приложение E
  • Устойчив к атмосферным воздействиям, озону и УФ-излучению
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Кабель HELUKABEL® SHIPFLEX® 113 - это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей и строгих требований применения в прибрежных зонах. Этот кабель сочетает в себе жилы питания с жилами управления. Данный кабель, соответствующий требованиям двух стандартов, имеет сертификат Регистра Ллойда. Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях..
  • В особо сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
  • ЭМС= Электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

19822

(4 G 1,5 + (2 x 1,0))

11,5

138,0

254,0

-

19827

(4 G 1,5 + (2 x 1,5))

12,0

148,0

265,0

-

19823

(4 G 2,5 + (2 x 1,0))

13,0

176,0

328,0

-

19828

(4 G 2,5 + (2 x 1,5))

14,0

187,0

339,0

-

19824

(4 G 4 + (2 x 1,0))

14,5

258,0

460,0

-

19829

(4 G 4 + (2 x 1,5))

15,0

268,0

475,0

-

19825

(4 G 6 + (2 x 1,0))

17,0

348,0

596,0

-

19830

(4 G 6 + (2 x 1,5))

17,0

358,0

607,0

-

19826

(4 G 10 + (2 x 1,0))

20,0

574,0

912,0

-

19831

(4 G 10 + (2 x 1,5))

20,5

584,0

924,0

-

19832

(4 G 16 + (2 x 1,5))

24,0

825,0

1205,0

-

19833

(4 G 25 + (2 x 1,5))

28,5

1283,0

1510,0

-

19834

(4 G 35 + (2 x 1,5))

32,0

1850,0

2005,0

-

19835

(4 G 50 + (2 x 1,5))

37,0

2540,0

2890,0

-
