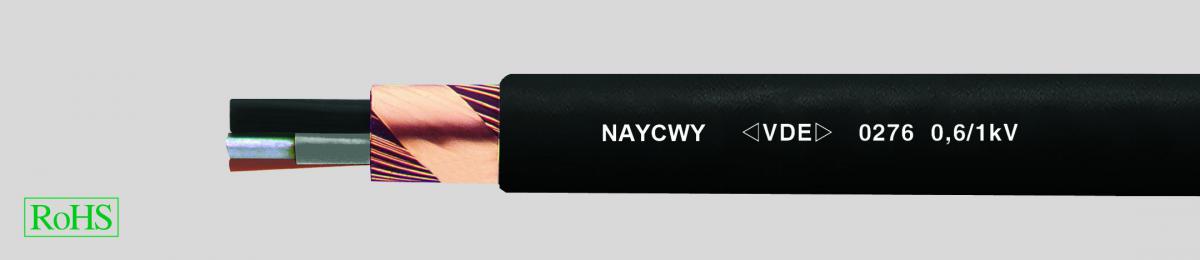

NAYCWY, силовой кабель 0,6/1кВ, с концентрическим проводником, в соответствии с VDE

DataSheet:

  • Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603 или HD 603 S1 и IEC 60502
  • Температурный диапазон
  • подвижно от -5 °C до +50 °C
  • стационарно от -40 °C до +70 °C
  • Допустимая рабочая температура проводника +70 °C
  • Допустимая температура при коротком замыкании +160°C
  • (время короткого замыкания 5 сек.)
  • Номинальное напряжение U0/U 0,6/1 кВ
  • Испытательное напряжение 4 кВ
  • Макс. допустимое растягивающее усилие = 30 Н/мм²
  • Минимальный радиус изгиба прибл. 12х Ø кабеля
  • Алюминиевые провода в соответствии с DIN VDE 0295 кл. 1, BS 6360 кл. 1, IEC 60228 или HD 383
  • От 16 до 25 мм² - круглый провод
  • Однопроволочный (re) 35-240 мм²
  • Секторный многопроволочный проводник (sm)
  • PVC-изоляция жил, DIV4 в соответствии с HD 603.1
  • Цвет жилы в соответствии с DIN VDE 0293-308 или HD 186
  • Концентрический повив жил
  • Заполняющий компаунд
  • Концентрический проводник,
  • из волнообразных медных проволок (CEANDER),
  • во внешнем повиве - медная лента
  • Внешняя PVC-оболочка, DMV5 в соответствии с HD 603.1
  • Цвет оболочки - чёрный
  • PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Предельно допустимое напряжение
  • Цепи постоянного тока 1,8 кВ
  • Системы переменного тока
  • Однофазные цепи
  • Оба внешних провода изолированы 1,4 В
  • Однофазные системы
  • Один внешний провод заземлён 0,7 кВ
  • Цепь трёхфазного тока 1,2 кВ
  • с концентрическим проводником и
  • сечением от 240мм² 3,6 кВ
  • re = круглый однопроволочный провод
  • sm = секторный многопроволочный проводник
  • Данный силовой кабель применяется преимущественно для прокладки в земле, особенно в местных электросетях, в промышленности для распределительных установок, электростанций в тех областях, где требуется повышенная электрическая и механическая защита. Прокладывается в воде, на открытом воздухе, в бетоне, внутри помещений и в кабель-каналах. Концентрическую жилу (С) можно применять в качестве PE-, PEN-проводника или в качестве экрана. Благодаря волнообразному исполнению (Ceander) концентрического проводника при монтаже возможно любое количество кабельных ответвлений без необходимости разрезания, тем самым обеспечивается оптимальная эксплуатационная безопасность. CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

Außen-Ø

ca. mm

Cu-Zahl

kg / km

Alu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 0,-

Standardlänge

Preis

EUR / 100m

Cu 0,-

Schnittlänge

36009

3 x 10

re / 10

20,2

88,0

87,0

603,0

927,00

1001,00

36010

3 x 16

re / 16

22,3

125,0

139,0

754,0

1030,00

1112,00

36011

3 x 25

re / 25

25,5

170,0

218,0

1043,0

1276,00

1378,00

36012

3 x 25

rm / 16

26,6

125,0

218,0

1046,0

1215,00

1312,00

36013

3 x 25

rm / 25

26,6

170,0

218,0

1101,0

1313,00

1418,00

36014

3 x 35

re / 35

27,6

240,0

305,0

1243,0

1510,00

1631,00

36015

3 x 35

sm / 16

26,4

125,0

305,0

1002,0

1373,00

1483,00

36016

3 x 35

sm / 35

26,4

240,0

305,0

1107,0

1586,00

1713,00

36017

3 x 50

sm / 25

29,4

170,0

435,0

1283,0

1841,00

1988,00

36018

3 x 70

sm / 35

32,6

240,0

609,0

1633,0

2205,00

2381,00

36019

3 x 70

sm / 70

33,4

475,0

609,0

1838,0

2426,00

2620,00

36020

3 x 95

sm / 50

38,1

340,0

827,0

2136,0

2925,00

3159,00

36021

3 x 95

sm / 95

38,1

640,0

827,0

2449,0

3364,00

3633,00

36022

3 x 120

sm / 50

40,8

340,0

1044,0

2517,0

3546,00

3830,00

36023

3 x 120

sm / 70

40,8

475,0

1044,0

2612,0

3900,00

4212,00

36024

3 x 150

sm / 70

44,9

475,0

1305,0

3019,0

4167,00

4500,00

36025

3 x 150

sm / 150

45,5

1000,0

1305,0

3517,0

5209,00

5626,00

36026

3 x 185

sm / 70

49,8

475,0

1610,0

3741,0

3938,00

4253,00

36027

3 x 185

sm / 95

49,8

640,0

1610,0

3895,0

4135,00

4466,00

36028

3 x 240

sm / 70

55,4

475,0

2088,0

4539,0

4078,00

4404,00

36029

3 x 240

sm / 120

55,8

800,0

2088,0

4838,0

5072,00

5478,00

36030

3 x 240

sm / 240

56,0

1665,0

2088,0

5611,0

7100,00

7668,00

32840

4 x 16

re / 16

23,9

125,0

186,0

801,0

1145,00

1237,00

32841

4 x 25

re / 16

28,9

125,0

290,0

1243,0

1350,00

1458,00

32842

4 x 35

re / 16

30,3

125,0

406,0

1282,0

1525,00

1647,00

32843

4 x 50

sm / 25

34,8

170,0

580,0

1689,0

2045,00

2209,00

32844

4 x 70

sm / 35

38,6

240,0

814,0

2074,0

2450,00

2646,00

32845

4 x 95

sm / 50

44,4

340,0

1102,0

2779,0

3250,00

3510,00

32846

4 x 120

sm / 70

48,7

475,0

1392,0

3365,0

3940,00

4256,00

32847

4 x 150

sm / 70

53,3

475,0

1740,0

3813,0

4630,00

5001,00

32848

4 x 185

sm / 95

59,1

640,0

2146,0

4877,0

5250,00

5670,00

32849

4 x 240

sm / 120

66,0

800,0

2784,0

6017,0

6440,00

6956,00
