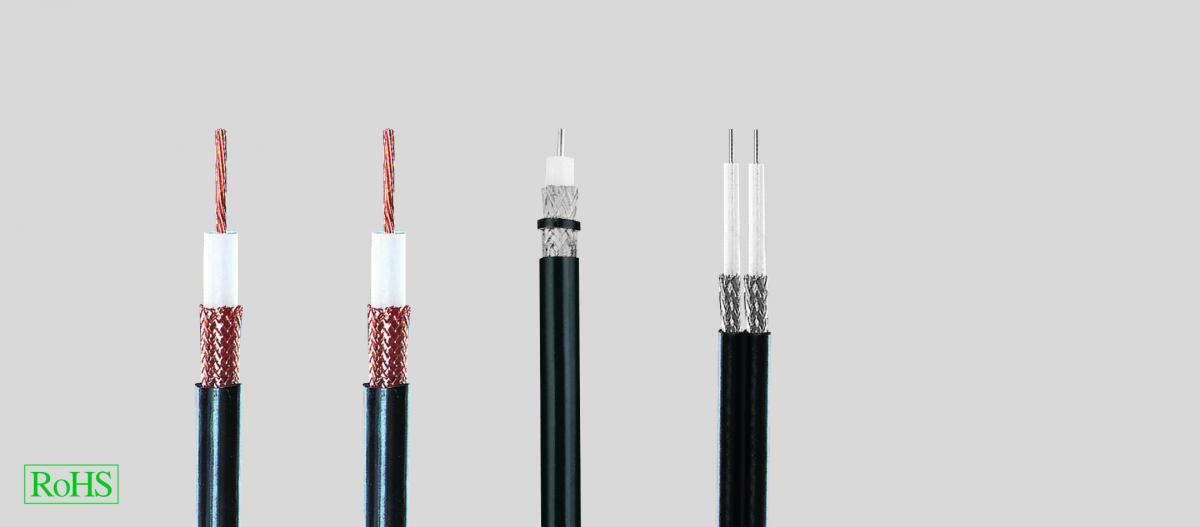

RG-коаксиальный кабель

DataSheet:



Тип RG.../U

214

215

216

217

218

223

316

Артикул №

40011

40198

40199

40200

40201

40202

40203



Структура

Ø внутреннего проводника мм

7 x 0,75

Cu-versilbert

7 x 0,75

Cu, blank

7 x 0,4

Cu, verzinnt

1 x 2,7

Cu, blank

1 x 4,95

Cu, blank

1 x 0,9

Cu-versilbert

7 x 0,17

Staku-versilbert

Ø изоляции, мм

7,24   PE

7,24   PE

7,24   PE

9,4   PE

17,3   PE

2,95   PE

1,52   PTFE

Внешний проводник

2 Geflechte

Geflecht

2 Geflechte

2 Geflechte

Geflecht

2 Geflechte

Geflecht

2x Cu-versilbert

Cu, blank

Cu, blank

Cu, blank

Cu, blank

2x Cu-versilbert

Cu-versilbert

-

-

-

-

-

-

-

Внешняя оболочка

PVC

PVC

PVC

PVC

PVC

PVC

PTFE/ alt. FEP

Мин. радиус изгиба пр. мм

50

70

50

70

110

25

15

Рабочая температура °C

-35 до +80

-35 до +80

-35 до +80

-35 до +80

-35 до +80

-35 до +80

-55 до +200

Вес меди кг/км

119,0

148,0

107,0

187,0

348,0

42,0

8,5

Внешний Ø пр. мм

10,8

10,3

10,8

13,84

22,1

5,38

2,5

Вес пр. кг / км

198

300

176

300

710

60

15



Электрические параметры

Волновое сопротивление (Ом)

50 ± 2

50 ± 2

75 ± 3

50 ± 2

50 ± 2

50 ± 2

50 ± 2

Диапазон частоты

f (макс.) GHz

11

3

3

3

3

3

3

Коэффициент укорочения v/c

0,66

0,66

0,66

0,66

0,66

0,66

0,66

Затухание при 20°C

(dB/100m)

100 MHz

7

7

7,5

4,8

2,9

17

28

200 MHz

10,2

10,2

11

7,1

4,5

23

40

500 MHz

17

17

18,5

12,3

8,1

38

68

800 MHz

23

23

24

16,8

11,2

50

90

Емкость pF/m

101

101

67

101

101

101

95

Отн. скорость распространения, %

67

100

100

100

100

67

70

Сопротивление изоляции

MOhm x km мин.

105

105

105

105

105

105

105

Сопротивление шлейфа

макс. (Ohm/km)

10

10

21

5

2

36

310

Рабочее пиковое напряжение kVs

5,2

5

5

7

11

1,9

1,2

Электрическая прочность

50 Hz kVeff

10

10

10

10

15

5

2
