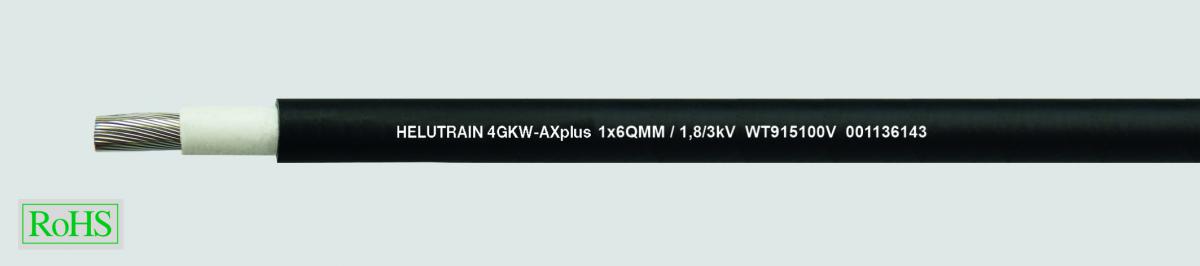

HELUTRAIN® 4GKW-Axplus, одножильный кабель для ж/д транспорта, прочный, безгалогеновый, 1,8/3кВ, с разметкой метража

DataSheet:

  • Температурный диапазон
  • стационарно: от -60°C до +120°C
  • подвижно: от -35°C до +90°C
  • Короткое замыкание: +200°C
  • Номинальное напряжение
  • U0/U AC 1,8/3 кВ
  • U0/U 2,7 DC кВ
  • Испытательное напряжение 6,5 кВ AC
  • Минимальный радиус изгиба
  • < 10 мм стационарно >5 x D
  • подвижно >7 x D
  • > 10 мм стационарно >6 x D
  • подвижно >8 x D
  • Медные лужёные тонкопроволочные проводники в соответствии с
  • DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жилы из сшитого полиолефина
  • Внешняя оболочка - сшитый эластомер
  • Цвет оболочки: чёрный
  • Свойства
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Высокая диэлектрическая прочность и стойкость к механическим нагрузкам за счёт двухслойной структуры провода
  • Устойчивый к механическим воздействиям в жёстких условиях окружающей среды
  • Хорошая химическая и пожарная стойкость
  • Выделение меньшего количества токсических газов при возгорании, а также уменьшение очага возгорания, что обеспечивает высокую защиту людей и имущества
  • Испытания
  • Испытание на огнестойкость в соответствии с VDE 0482 часть 266-2, BS 4066 часть 3/ DIN EN 50266-2/ IEC 60332-3 DIN VDE 0472 часть 804,
  • тип испытания С
  • Невоспламеняемый в соответствии с DIN VDE 0482-331-1-2, DIN EN 60332-1-2, IEC 60332-1
  • Коррозионная активность газов сгорания при горении в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472 часть 813)
  • Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
  • Плотность дыма в соответствии с VDE 0482 часть 268-1 и 2, тип испытания C, IEC 61034-1/61034-2, HD 606 иBS 7622 часть 1 и 2 (DIN VDE 0472 часть 816).
  • Без токсичных газов (EN 50305)
  • Стойкость к маслам и топливным смесям в соответствии с EN 50305
  • Озоностойкий в соответствии с EN 50305
  • Низкая пожарная нагрузка (DIN 51900)
  • Без фтора (EN 60684-2)
  • Аналог с экраном: артикул 54092 HELUTRAIN-C 4GKW 1x35
  • Используется для стационарной незащищённой прокладки внутри и снаружи рельсовых транспортных средств и автобусов. Применяется для подключения стационарных и подвижных компонентов.
  • Предназначен для проводного монтажа переключателей, распределителей, выпрямителей переменного тока, распределительных щитов и блоков, резисторов и тормозных колодок.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

59262

1 x 1,5

3,6

14,4

24,0

-

59263

1 x 2,5

4,0

24,0

34,0

-

59264

1 x 4

4,9

38,4

53,0

-

59265

1 x 6

5,5

57,6

74,0

-

59266

1 x 10

6,5

96,0

118,0

-

59267

1 x 16

8,7

153,6

182,0

-

59268

1 x 25

10,2

240,0

274,0

-

59269

1 x 35

11,5

336,0

379,0

-

59312

1 x 50

13,6

480,0

536,0

-

59313

1 x 70

16,0

672,0

729,0

-

59314

1 x 95

17,5

912,0

960,0

-

59315

1 x 120

20,0

1152,0

1203,0

-

59316

1 x 150

22,0

1440,0

1464,0

-

59317

1 x 185

24,1

1776,0

1802,0

-

59318

1 x 240

26,8

2304,0

2348,0

-
