RE-2Y(St)Yv - кабель для передачи данных, усиленная внешняя оболочка, с разметкой метража

DataSheet:

  • Специальная изоляция жил из PE
  • Сопротивление проводника
  • 0,5 мм²: макс. 39,2 Ом/км
  • 0,75 мм²: макс. 24,6 Ом/км
  • 1,3 мм²: макс. 14,2 Ом/км
  • Температурный диапазон
  • подвижно от -5°C до +50°C
  • стационарно от -40 °C до +70 °C
  • Максимальное рабочее напряжение 300 В (не для силовых цепей)
  • Испытательное напряжение
  • жила/жила 2000 В
  • жила/экран 1000 В
  • Сопротивление изоляции мин. 5 ГОм x км
  • Рабочая емкость при 800 Гц
  • жила/жила 0,5 мм²: 60 нФ/км
  • при 1- и 2-парной версии 75 нФ/км
  • жила/жила 0,75 мм²: 65 нФ/км
  • при 1- и 2-парной версии 110 нФ/км
  • жила/жила 1,3 мм²: 75 нФ/км
  • при 1- и 2-парной версии 100 нФ/км
  • Индуктивность макс. 0,75 мГн/км
  • Переходное затухание при 60 кГц мин. 0,88 дБ/км
  • Минимальный радиус изгиба 7,5x Ø кабеля
  • Медные многопроволочные проводники
  • Строение жилы:
  • 0,5 мм² = 7x0,3 мм
  • 0,75 мм² = 7x0,37 мм
  • 1,3 мм² = 7x0,49 мм
  • PE-изоляция жил
  • Цветные жилы с цифровой маркировкой 1/1, 2/2 и т.д.
  • Пара: a-жила черная, b-жила белая
  • Тройка: a-жила черная, b-жила белая, c-жила красная
  • Жилы скручены по парам или тройкам с оптимальным шагом
  • Повивная скрутка пар по длине + 1 жила связи 0,5 мм², с PE-изоляцией, оранжевая (при многопарном исполнении)
  • Обмотка пленкой
  • Электростатический экран (St) из металлизированной пленки с луженым дренажным проводом 0,5 мм² = 7x0,3 мм

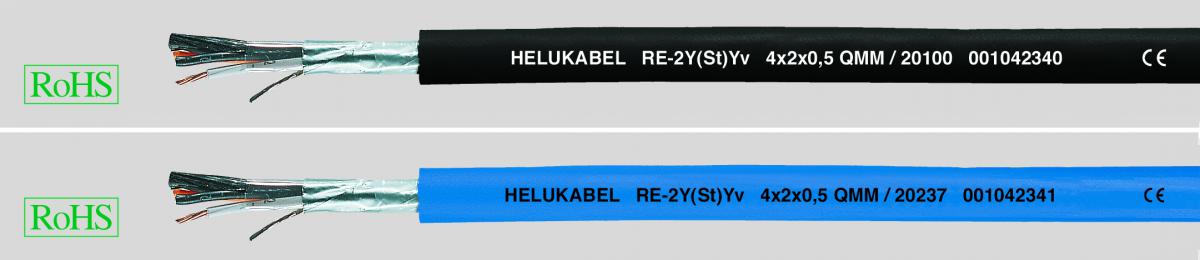

  • Оболочка из PVC, усиленная, черная (RAL 9005) или синяя (RAL 5015)
  • С разметкой метража
  • Толщина оболочки в соответствии с VDE 0816 ч. 1, табл. 7, столбец 1
  • Электростатический экран защищает жилы от внешних электромагнитных помех
  • Благодаря низкому затуханию и емкости осуществима передача данных на больших расстояниях и малая длительность нарастающего фронта
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий, не распространяющий горение материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
  • Масса меди указана с учетом массы жилы связи и дренажного провода
  • Кабели управления с синей оболочкой, см. информацию о гибких кабелях управления
  • С синей оболочкой возможно применение для монтажа во взрывоопасных зонах со степенью защиты от воспламенения “i” в соответствии с DIN EN 60079-14 раздел 12.2.2 (VDE 0165 ч. 1)
  • Кабели управления используются в обработке данных и управлении процессами. Следует применять для стационарной прокладки в сухих и влажных помещениях и на открытом воздухе, кабель также пригоден для прокладки в земле.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во пар
x сечение
мм²

Цвет
оболочки

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

20099

1 x 2 x 0,5

черный

8,2

15,0

74,0

20

20100

2 x 2 x 0,5

черный

10,2

30,0

117,0

20

20101

4 x 2 x 0,5

черный

11,5

50,0

140,0

20

20233

6 x 2 x 0,5

черный

12,6

70,0

190,0

20

20102

8 x 2 x 0,5

черный

13,8

90,0

215,0

20

20103

10 x 2 x 0,5

черный

14,9

110,0

220,0

20

20104

12 x 2 x 0,5

черный

15,7

130,0

280,0

20

20105

16 x 2 x 0,5

черный

17,5

170,0

352,0

20

20106

20 x 2 x 0,5

черный

18,8

210,0

385,0

20

20107

24 x 2 x 0,5

черный

20,2

250,0

468,0

20

20108

36 x 2 x 0,5

черный

24,1

370,0

656,0

20

20109

48 x 2 x 0,5

черный

27,5

490,0

854,0

20

20149

1 x 2 x 0,75

черный

7,9

20,0

74,0

18

20150

2 x 2 x 0,75

черный

10,6

35,0

123,0

18

20151

4 x 2 x 0,75

черный

11,8

65,0

164,0

18

20152

8 x 2 x 0,75

черный

14,6

125,0

258,0

18

20153

10 x 2 x 0,75

черный

16,1

154,0

305,0

18

20154

12 x 2 x 0,75

черный

17,0

185,0

350,0

18

20155

16 x 2 x 0,75

черный

19,0

245,0

445,0

18

20156

20 x 2 x 0,75

черный

21,5

298,0

520,0

18

20157

24 x 2 x 0,75

черный

23,2

365,0

620,0

18

20158

36 x 2 x 0,75

черный

28,2

532,0

940,0

18

20159

48 x 2 x 0,75

черный

32,0

708,0

1250,0

18

20125

1 x 2 x 1,3

черный

9,4

31,0

102,0

-

20132

1 x 3 x 1,3

черный

9,7

44,0

116,0

-

20126

2 x 2 x 1,3

черный

11,7

62,0

161,0

-

20127

4 x 2 x 1,3

черный

13,5

114,0

230,0

-

20234

6 x 2 x 1,3

черный

16,0

168,0

310,0

-

20128

8 x 2 x 1,3

черный

17,1

218,0

377,0

-

20129

12 x 2 x 1,3

черный

19,3

322,0

515,0

-

20130

16 x 2 x 1,3

черный

22,0

426,0

656,0

-

20131

24 x 2 x 1,3

черный

26,5

684,0

952,0

-

20235

1 x 2 x 0,5

синий

8,2

15,0

74,0

20

20236

2 x 2 x 0,5

синий

10,2

30,0

117,0

20

20237

4 x 2 x 0,5

синий

11,5

50,0

140,0

20

20238

6 x 2 x 0,5

синий

12,6

70,0

190,0

20

20239

8 x 2 x 0,5

синий

13,8

90,0

215,0

20

20240

10 x 2 x 0,5

синий

14,9

110,0

220,0

20

20241

12 x 2 x 0,5

синий

15,7

130,0

280,0

20

20242

16 x 2 x 0,5

синий

17,5

170,0

352,0

20

20243

20 x 2 x 0,5

синий

18,8

210,0

385,0

20

20244

24 x 2 x 0,5

синий

20,2

250,0

468,0

20

20245

36 x 2 x 0,5

синий

24,1

370,0

656,0

20

20246

48 x 2 x 0,5

синий

27,5

490,0

854,0

20

20169

1 x 2 x 0,75

синий

7,9

20,0

74,0

18

20170

2 x 2 x 0,75

синий

10,6

35,0

123,0

18

20171

4 x 2 x 0,75

синий

11,8

65,0

164,0

18

20172

8 x 2 x 0,75

синий

14,6

125,0

258,0

18

20173

10 x 2 x 0,75

синий

16,1

154,0

305,0

18

20174

12 x 2 x 0,75

синий

17,0

185,0

350,0

18

20175

16 x 2 x 0,75

синий

19,0

245,0

445,0

18

20176

20 x 2 x 0,75

синий

21,5

298,0

520,0

18

20177

24 x 2 x 0,75

синий

23,2

365,0

620,0

18

20178

36 x 2 x 0,75

синий

28,2

532,0

940,0

18

20179

48 x 2 x 0,75

синий

32,0

708,0

1250,0

18

20247

1 x 2 x 1,3

синий

9,4

31,0

102,0

-

20255

1 x 3 x 1,3

синий

9,7

44,0

116,0

-

20248

2 x 2 x 1,3

синий

11,7

62,0

161,0

-

20249

4 x 2 x 1,3

синий

13,5

114,0

230,0

-

20250

6 x 2 x 1,3

синий

16,0

168,0

310,0

-

20251

8 x 2 x 1,3

синий

17,1

218,0

377,0

-

20252

12 x 2 x 1,3

синий

19,3

322,0

515,0

-

20253

16 x 2 x 1,3

синий

22,0

426,0

656,0

-

20254

24 x 2 x 1,3

синий

26,5

684,0

952,0

-
