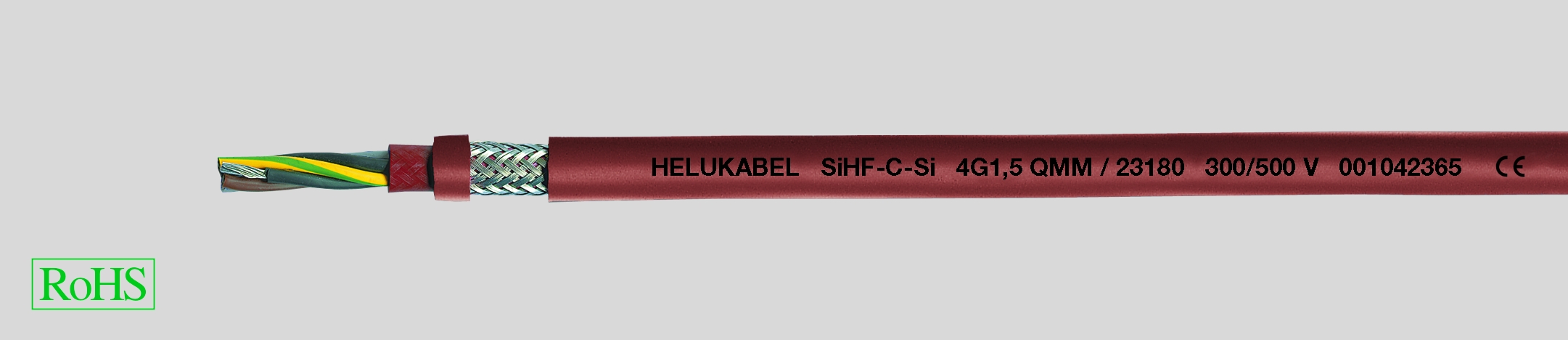

SiHF-C-Si силиконовый кабель, безгалогеновый, ЭМС, экранированный, с разметкой метража

DataSheet:

силиконовый кабель, безгалогеновый, ЭМС, экранированный, с разметкой метража

Специальный силиконовый кабель
с повышенной термостойкостью
в соответствии с DIN VDE 0250 часть 1 и часть 816


Температурный диапазон
от -60 °C до +180 °C
(кратковременно +220 °C)

Предельная температура кабеля
при эксплуатации - +180 °C

Номинальное напряжение U0/U 300/500 В

Тестовое напряжение 2000 В

Напряжение пробоя мин. 5000 В

Сопротивление изоляции
мин. 200 МОм x км

Допустимая токовая нагрузка
при температуре окружающей среды до +145°C
в соответствии с DIN VDE 0100

для более высоких температур:
150 °C - допустимая нагрузка 100%
155 °C - допустимая нагрузка 91%
160 °C - допустимая нагрузка 82%
165 °C - допустимая нагрузка 71%
170 °C - допустимая нагрузка 58%
175 °C - допустимая нагрузка 41%

Минимальный радиус изгиба
подвижно прибл. 10х ø кабеля
стационарно прибл. 5x ø кабеля

Сопротивление связи макс. 250 Ом/км

Устойчивость к излучениям
до 20x106 сДж/кг (до 20 Мрад)



  • Медные тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил из силиконового каучука
  • Маркировка жил в соответствии с DIN VDE 0293-308
  • Цвета жил
  • - до 5 жил - одного цвета
  • - от 6 жил - с белыми цифрами
  • - от 3 жил - с жёлто-зелёной жилой заземления
  • - от 2 жил - без жёлто-зелёной жилы заземления
  • Жилы скручены в слои с оптимальным шагом
  • Внутренняя оболочка из силиконового каучука
  • Оплётка из лужёных медных проводов, покрытие пр. 85%
  • Общая внешняя оболочка из силиконового каучука
  • Цвет оболочки преимущественно красно-коричневый
  • С разметкой метража

Устойчив к
высокомолекулярным маслам, растительным и животным жирам, спиртам, пластификаторам и клофенам, разбавленным кислотам, щелочам и солевым растворам, окислителям, тропическим воздействиям, морской воде, кислороду, озону

Не содержит галогенов
в соответствии с VDE 0482 часть 267/DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472 часть 813)

Поведение при горении
не способствует распространению горения, испытание в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)

при фиксированном монтаже следует прокладывать только в открытых, проветриваемых трубопроводах или каналах. В противном случае при прекращении подачи воздуха в сочетании с температурами выше 90°C снижаются механические свойства силикона

G = с желто-зеленой жилой заземления

x = без жилы заземления (OZ)

Аналоги без экрана:
SiHF

Силиконовые кабели применяются в тех областях, где изоляция кабеля подвергается высоким температурным колебаниям. Из-за хорошей погодоустойчивости силиконовые кабели можно использовать как при высоких, так и при низких температурах до -60°C. В особенности подходит для применения на электростанциях. Также пригоден для использования на металлургических, сталепрокатных заводах, в сталелитейном производстве, авиационной промышленности, кораблестроении, а также на предприятиях по производству керамики, на стекольных и цементных заводах, в прожекторах и мощных осветительных и нагревательных приборах всех видов. Благодаря высокой плотности экрана обеспечивается отсутствие помех при передаче сигналов или импульсов. Идеальный, защищённый от помех силиконовый кабель может использоваться для наружного применения.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обеих концах оплетки экрана. CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

23151

2 x 0,5

8,0

55,5

101,0

20

23152

3 G 0,5

8,3

60,8

118,0

20

23153

4 G 0,5

9,1

66,5

131,0

20

23154

5 G 0,5

9,9

81,6

153,0

20

23155

7 G 0,5

10,9

92,2

173,0

20

23156

10 G 0,5

12,8

124,0

242,0

20

23157

12 G 0,5

13,5

134,4

263,0

20

23158

16 G 0,5

15,1

170,2

326,0

20

23159

18 G 0,5

15,9

181,0

351,0

20

23291

25 G 0,5

18,5

230,1

348,0

20

23160

2 x 0,75

9,0

61,4

124,0

18

23161

3 G 0,75

9,4

69,1

136,0

18

23162

4 G 0,75

10,4

86,7

159,0

18

23163

5 G 0,75

11,3

95,2

180,0

18

23164

7 G 0,75

12,0

113,3

212,0

18

23165

10 G 0,75

13,9

165,2

306,0

18

23166

12 G 0,75

15,2

180,3

333,0

18

23167

16 G 0,75

16,9

212,2

418,0

18

23168

18 G 0,75

18,0

282,1

453,0

18

23292

25 G 0,75

20,8

297,4

468,0

18

23169

2 x 1

9,4

66,7

132,0

17

23170

3 G 1

9,8

86,2

153,0

17

23171

4 G 1

11,1

96,8

173,0

17

23172

5 G 1

12,0

108,3

202,0

17

23173

7 G 1

12,7

141,2

243,0

17

23174

10 G 1

14,7

190,0

238,0

17

23175

12 G 1

15,8

209,8

371,0

17

23176

16 G 1

17,4

251,8

468,0

17

23177

18 G 1

18,5

297,4

526,0

17

23293

25 G 1

21,8

329,0

559,0

17

23178

2 x 1,5

10,8

87,7

172,0

16

23179

3 G 1,5

11,2

103,5

198,0

16

23180

4 G 1,5

12,0

131,7

235,0

16

23181

5 G 1,5

12,8

148,5

281,0

16

23182

7 G 1,5

13,6

193,4

345,0

16

23183

10 G 1,5

14,7

268,5

482,0

16

23184

12 G 1,5

15,8

298,4

531,0

16

23185

16 G 1,5

17,4

362,3

662,0

16

23186

18 G 1,5

20,6

394,0

720,0

16

23294

25 G 1,5

24,2

488,2

791,0

16

23187

2 x 2,5

12,0

122,3

230,0

14

23188

3 G 2,5

12,9

147,7

275,0

14

23189

4 G 2,5

13,8

188,6

340,0

14

23190

5 G 2,5

14,8

214,9

394,0

14

23191

7 G 2,5

15,8

265,7

488,0

14

23192

4 G 4

16,0

294,0

520,0

12

23193

5 G 4

17,4

374,0

653,0

12

23150

2 x 6

15,8

171,0

350,0

20

23194

4 G 6

18,1

449,0

781,0

10

23195

5 G 6

20,0

563,0

982,0

10

23196

4 G 10

23,2

759,0

1294,0

8

23197

4 G 16

25,2

1180,0

1988,0

6

23198

4 G 25

31,0

1810,0

2995,0

4
