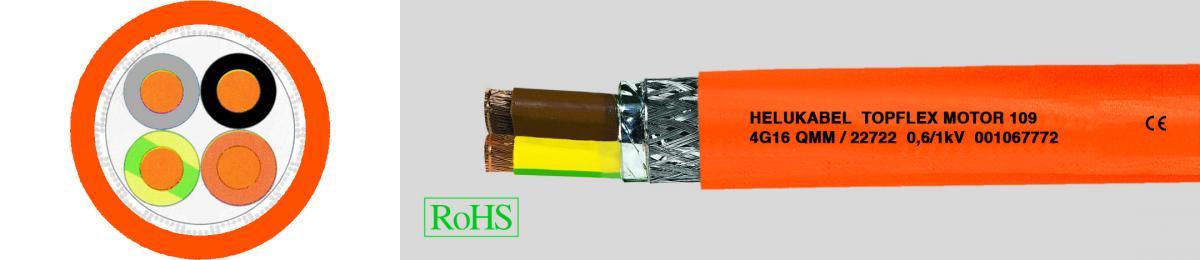

TOPFLEX® Motor 109 низкоёмкостный кабель для двигателей 0,6/1kV, повышенная токовая нагрузка, бегалогеновый, с разметкой метража

  • Специальный кабель питания двигателей для частотных преобразователей
  • Температурный диапазон
  • подвижно от -5 °C до +70 °C
  • стационарно от -40 °C до +80 °C
  • Допустимая рабочая температура на проводнике +90 °C
  • Номинальное напряжение U0/U 600/1000 В
  • Максимально допустимое рабочее напряжение
  • Однофазный и трехфазный переменный ток 700/1200 В
  • Постоянный ток 900/1800 В
  • Испытательное напряжение 2500 В
  • Сопротивление изоляции мин. 200 МОм x км
  • Сопротивление связи в зависимости от сечения проводника макс. 250 Ом/км
  • Рабочая емкость в зависимости от сечения проводника
  • жила/жила – от 70 до 250 нФ/км
  • жила/экран – от 110 до 410 нФ/км
  • Минимальный радиус изгиба
  • подвижно:
  • до 12 мм: 10x Ø кабеля
  • >12 до 20 мм: 15x Ø кабеля
  • >20 мм: 20x Ø кабеля
  • стационарно:
  • до 12 мм: 5x Ø кабеля
  • >12 до 20 мм: 7,5x Ø кабеля
  • >20 мм: 10x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Изоляция жил из специального полимера
  • Маркировка жил в соответствии с DIN VDE 0293-308
  • Маркировка жил:
  • до 5 жил – цветовая маркировка
  • от 7 жил – черные, промаркированные цифрами
  • Жила заземления – желто-зеленая
  • Концентрическая скрутка жил
  • 1. Экран со специальной алюминиевой фольгой
  • 2. Экран с оплеткой из луженой медной проволоки, оптимальное покрытие прибл. 80 %
  • Специальная PUR-оболочка, оранжевая (RAL 2003)
  • С разметкой метража
  • Специальная полимерная изоляция обеспечивает минимальные диэлектрические потери, двойную электрическую прочность, более долгий срок службы и низкие токи помех в экране, а также повышенную токовую нагрузку
  • Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
  • Устойчив к ультрафиолетовому излучению
  • Предназначен для использования на открытом воздухе
  • Этот экранированный кабель имеет PE-изоляцию, отличается малой емкостью экрана. Благодаря этому он обеспечивает низкие потери при передаче мощности по сравнению с PVC-кабелями
  • Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
  • Конструкция соответствует требованиям VdS 3501:2006-04
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий, не распространяющий горение PUR-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
  • Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 разд. 11
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Этот кабель питания для двигателей обеспечивает ЭМС в зданиях и сооружениях, различного рода технологическом оборудовании, когда существует опасность нежелательного воздействия электромагнитных полей.
  • Используется в упаковочной, автомобильной и пищевой промышленности, на экологически чистых производствах, в станкостроении и в промышленном оборудовании, а также в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров. Может применяться при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении. Предназначен для сухих и влажных помещений и прокладки на открытом воздухе.
  • Допускается использование во взрывоопасных зонах.
  • ЭМС = электромагнитная совместимость
  • Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

22724

3 G 1,5

9,4

72,0

200,0

16

22707

4 G 1,5

10,4

95,0

230,0

16

22708

5 G 1,5

11,2

117,0

258,0

16

22709

7 G 1,5

13,2

148,0

281,0

16

22710

3 G 2,5

11,2

137,0

270,0

16

22711

4 G 2,5

12,5

150,0

300,0

16

22712

5 G 2,5

13,5

200,0

352,0

16

22713

7 G 2,5

16,0

230,0

473,0

16

22714

4 G 4

14,2

235,0

485,0

16

22715

5 G 4

15,4

321,0

567,0

16

22716

7 G 4

18,2

352,0

603,0

16

22717

4 G 6

15,2

320,0

633,0

16

22718

5 G 6

16,8

439,0

679,0

16

22719

7 G 6

20,0

501,0

771,0

16

22720

4 G 10

19,5

533,0

860,0

16

22721

5 G 10

21,6

711,0

1029,0

16

22722

4 G 16

23,1

789,0

1290,0

16

22723

4 G 25

27,1

1236,0

1862,0

16
