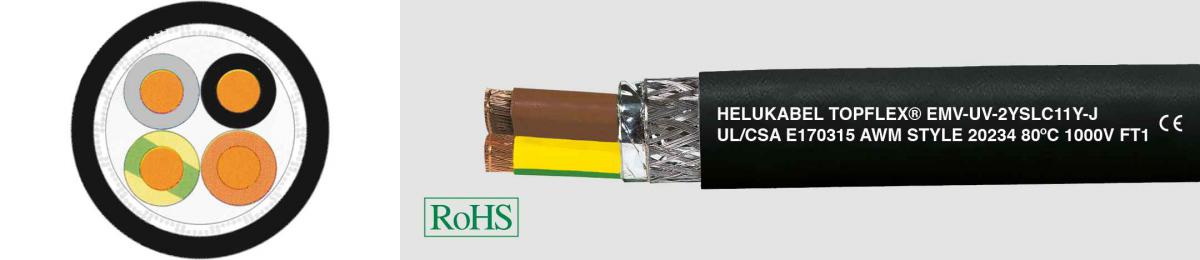

TOPFLEX®-EMV-UV 2YSLC11Y-J UL/CSA кабель для электродвигателей, 1000 В, для соединения с частотным преобразователем, с двойным экраном, с разметкой метража

  • Специальный PUR-кабель для соединения с частотным преобразователем в соответствии с UL AWM станд. 20234 и CSA AWM на основании DIN VDE 0250
  • Температурный диапазон
  • подвижно от -5 °C до +70 °C
  • стационарно от -40 °C до +70 °C
  • Номинальное напряжение UL 1000 В
  • Испытательное напряжение 4000 В
  • Сопротивление изоляции мин. 200 МОм x км
  • Минимальный радиус изгиба стационарно для внеш. Ø:
  • до 12 мм: 5xØ кабеля
  • >12-20 мм: 7,5xØ кабеля
  • >20 мм: 10xØ кабеля
  • подвижно для внеш. Ø:
  • до 12 мм: 10xØ кабеля
  • >12-20 мм: 15xØ кабеля
  • >20 мм: 20xØ кабеля
  • Сопротивление связи в зависимости от сечения макс. 250 Ом/км
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил из полиэтилена (PE)
  • Цвета жил: черный, коричневый, серый
  • Жила заземления - желто зеленая
  • Концентрическая скрутка жил
  • 1. Экран из специальной пленки, покрытой алюминием
  • 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 85 %
  • Внешняя оболочка – PUR-материал
  • Цвет оболочки – черный (RAL 9005)
  • С разметкой метража
  • Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 разд. 11
  • Внешняя PUR-оболочка с низким коэфф. трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
  • Низкая рабочая емкость
  • Малое сопротивление связи, высокая ЭМС-совместимость
  • Устойчив к УФ-лучам
  • Предназначен для использования на открытом воздухе
  • Экран, PE-изоляция малой емкости. TOPFLEX
  • ®-EMV-UV-2YSLCYK-J  обеспечивает низкие
  • потери при передаче по сравнению с PVC-кабелями.
  • Оптимальное экранирование
  • PE-изоляция обеспечивает минимальные диэлектрические потери, двойную электрическую прочность, более долгий срок службы и низкие токи помех в экране
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающая, не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
  • **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.
  • Кабель TOPFLEX®-EMV-UV-2YSLC11Y-J с внешней PUR-оболочкой для частотных преобразователей обеспечивает ЭМС в зданиях и сооружениях, приборах и технологическом оборудовании, где существует опасность недопустимого воздействия электромагнитных полей. Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках при стационарной и гибкой прокладке. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе. Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станках. Применяется в манипуляторах, для приводов промышленных механизмов SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используется во взрывоопасных зонах.
  • ЭМС = электромагнитная совместимость. Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана. CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Рабочая емкость

Сопротивление связи

Нагрузочная способность по току **)

с 3 нагруженными жилами

в ампер

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

Жила / Жила

пр. nF / km

Жила / Экран

пр. nF / km

при 1 MHz

Ohm/km

при 30 MHz

Ohm/km

22389

4 G 1,5

10,3

70

110





21

95,0

230,0

16

22390

4 G 2,5

12,3

80

130

18

210

31

150,0

300,0

14

22391

4 G 4

13,9

90

150

11

210

40

235,0

485,0

12

22392

4 G 6

15,3

90

150

6

150

52

320,0

630,0

10

22393

4 G 10

19,5

120

200

7

180

72

533,0

860,0

8

22394

4 G 16

23,3

140

230

9

190

96

789,0

1290,0

6

22395

4 G 25

27,4

120

211

4

95

127

1180,0

1800,0

4

22396

4 G 35

30,3

150

260

3

85

158

1662,0

2610,0

2

22397

4 G 50

35,5

190

320

2

40

192

2345,0

2950,0

1

22398

4 G 70

40,2

190

320

2

45

246

3196,0

3950,0

2/0

22399

4 G 95

44,5

250

410

1

50

295

4316,0

5300,0

3/0

22566

4 G 120

50,3









344

5435,0

6600,0

4/0

22567

4 G 150

56,1









395

6394,0

7040,0

300 kcmil

22568

4 G 185

58,0









450

7639,0

8380,0

350 kcmil
